叮叮叮！制图教室喊你上课啦~还是每周一，熟悉的时间，熟悉的配方，制图教室与大家如期相会。

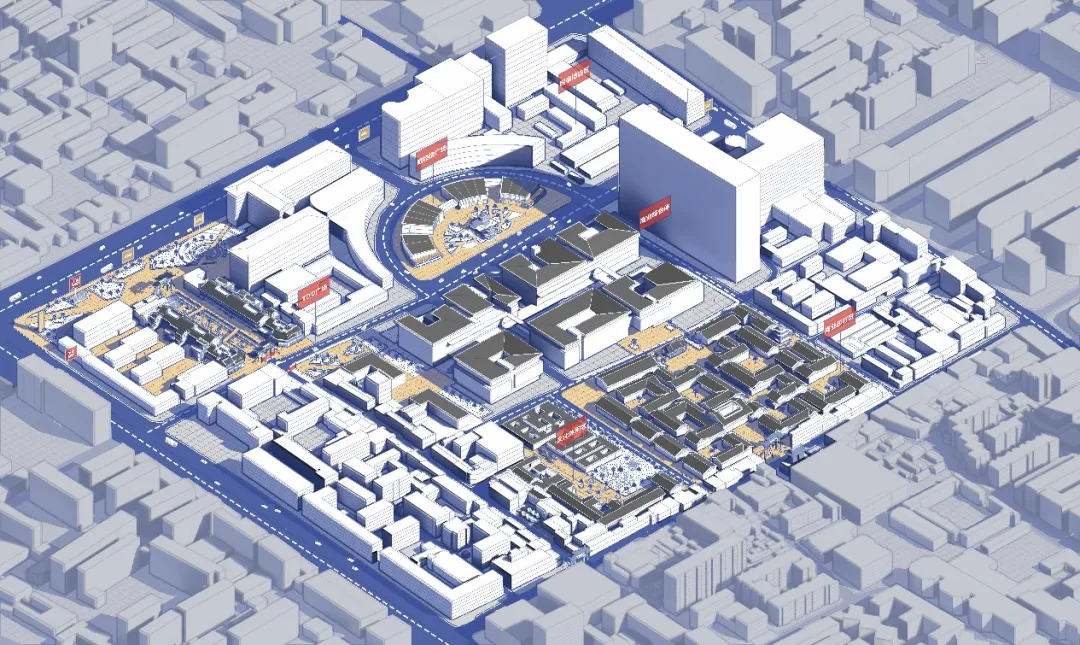

保姆级拼贴风鸟瞰效果图教程，拒绝复杂操作！

对于大面积的场地，如景观设计、城市设计等，很难用写实的渲染图去表达，工作量非常大，对软件技巧有着非常高的要求，且需要花费较多的时间去进行渲染和后期处理，相比于此拼贴风就显得 “简单粗暴”了，那么今天就给大家带来一期拼贴风鸟瞰效果图的详细教程，只需要使用到SU、PS、ENSCAPE三个软件中一些常规简单的操作就可以做出一张表达内容丰富，图面效果亮眼的拼贴风效果图了！



模型准备部分


模型内容


首先需要把设计的部分建筑及空间详细建出来，不主要建筑和场地周边建筑用白色体块示意即可，从而表达图面主次关系。





材质处理

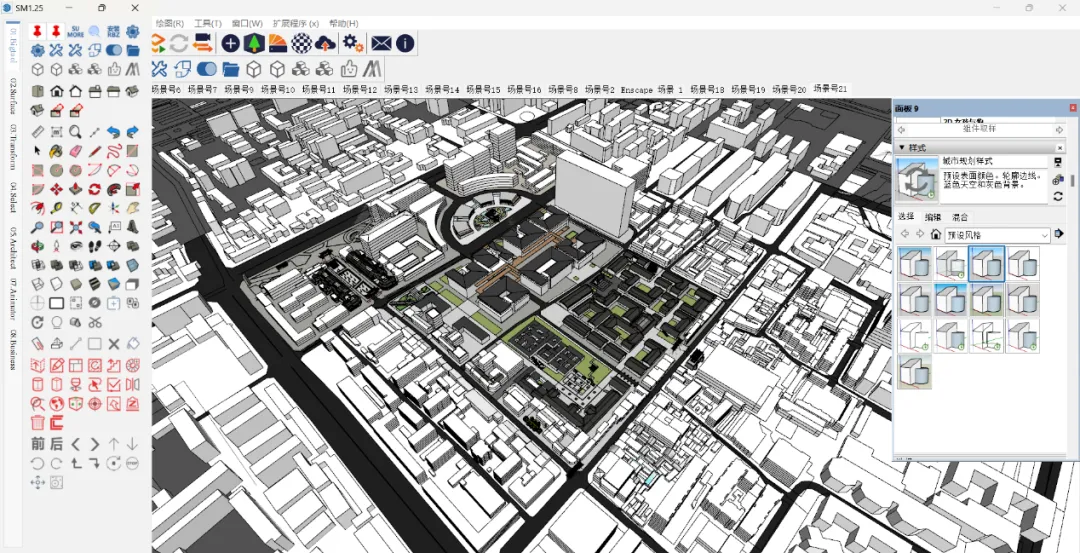

将道路、草地、主要设计部分建筑屋面、广场等都附于不同材质进行区分，从而方便生成通道图，注意主要设计部分建筑的墙面和白色体块建筑墙面材质需不同。





视角确定

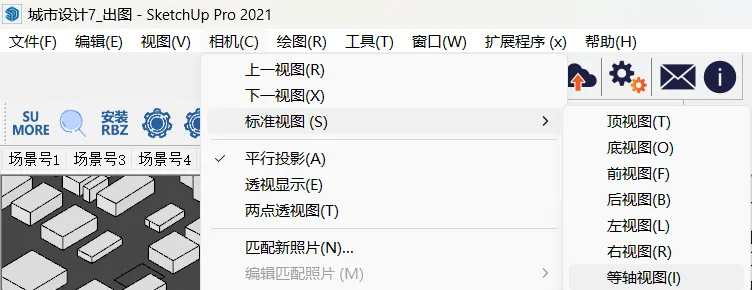

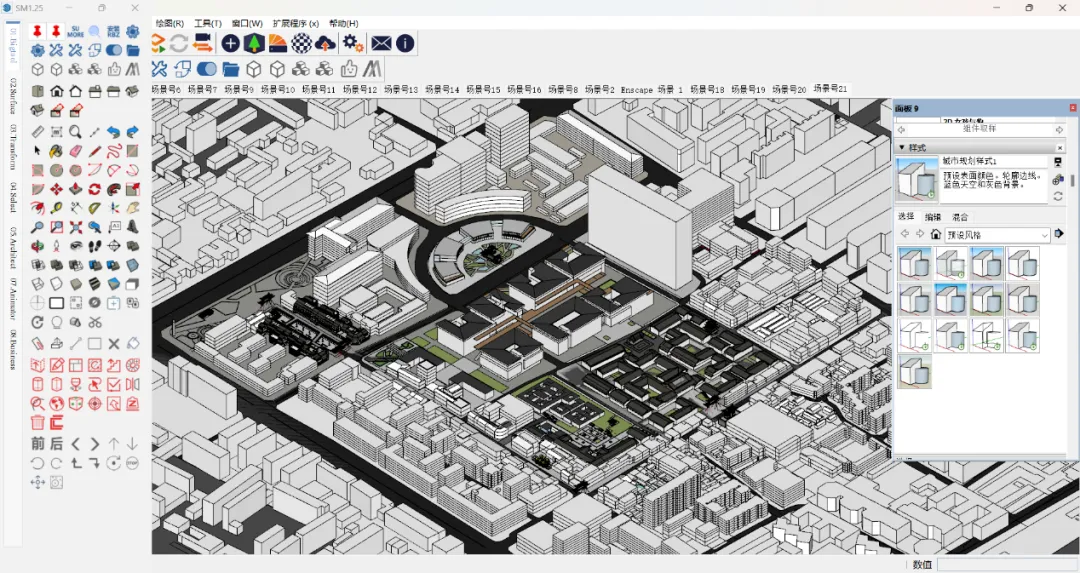

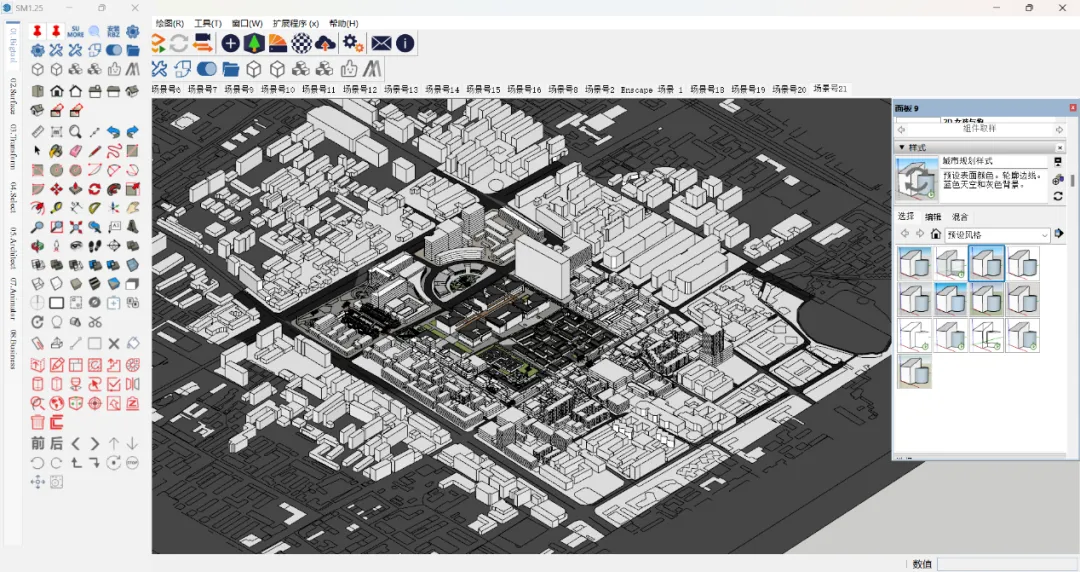

先将模型视角调整到一个合适的角度，保证可以比较清晰的表达城市空间关系，再将视角调整为平行投影等轴视图。再通过滚动鼠标滑轮将画面距离调整至合适的距离，保证可以看清主要设计部分。









底图准备



ENSCAPE导出渲染图和通道图

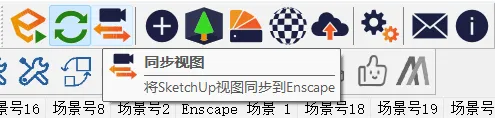

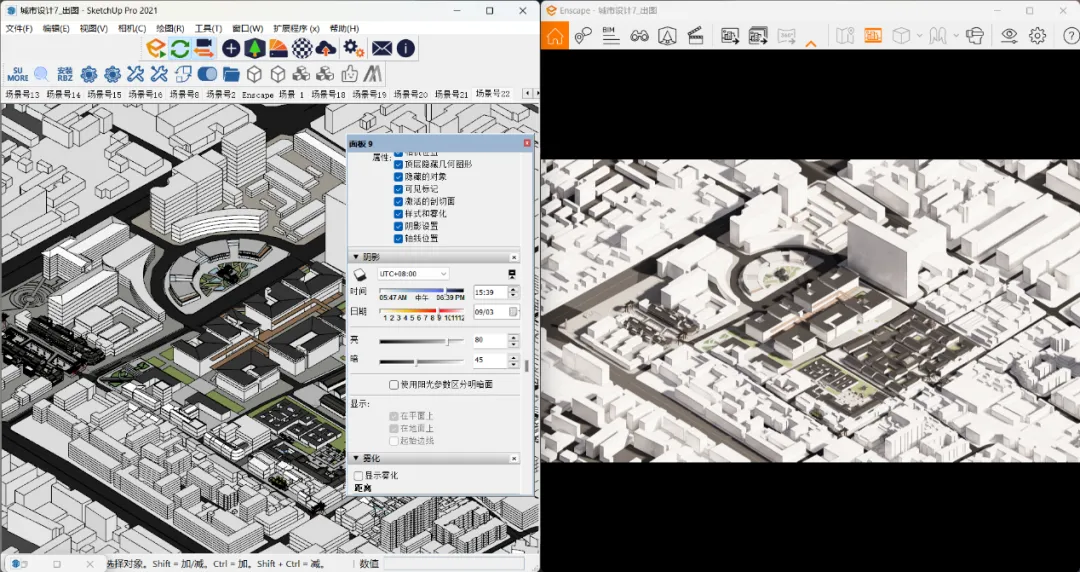

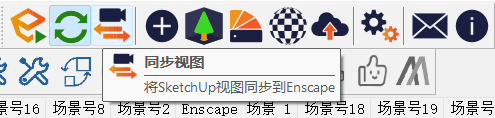

首先打开ENSCAPE渲染器，然后点击同步视图。

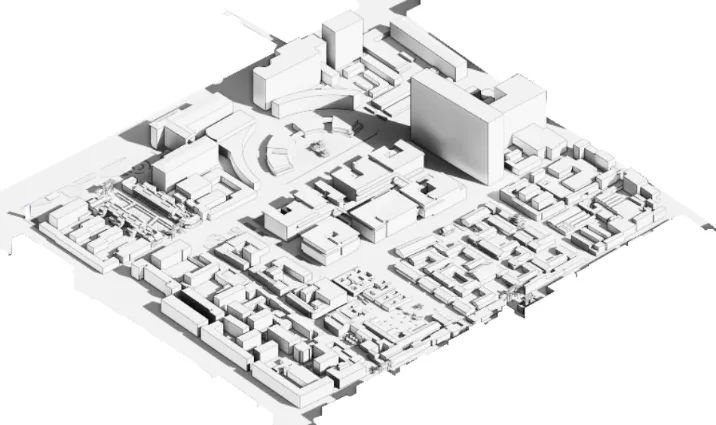

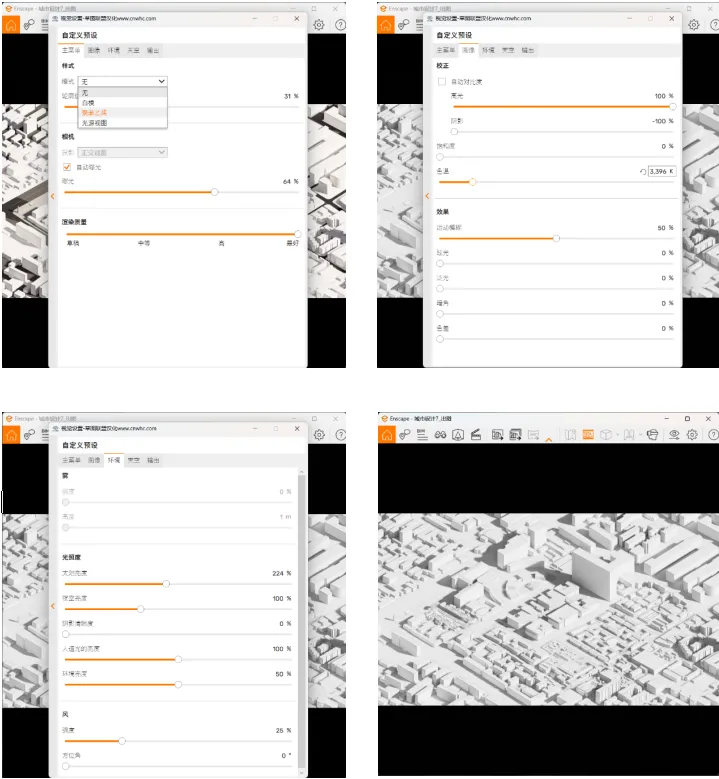

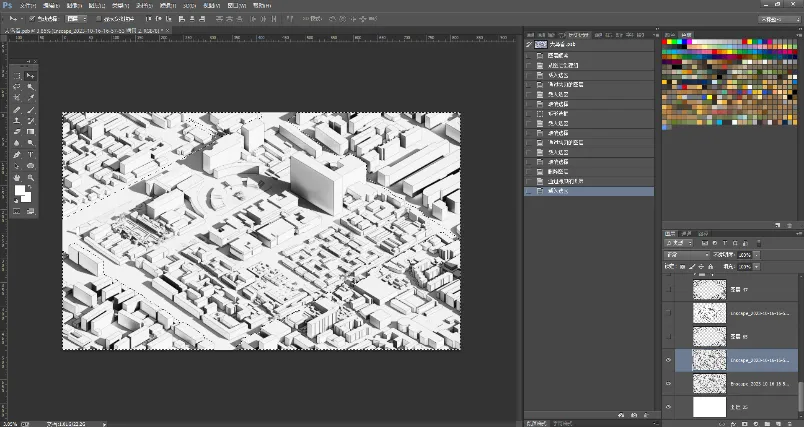

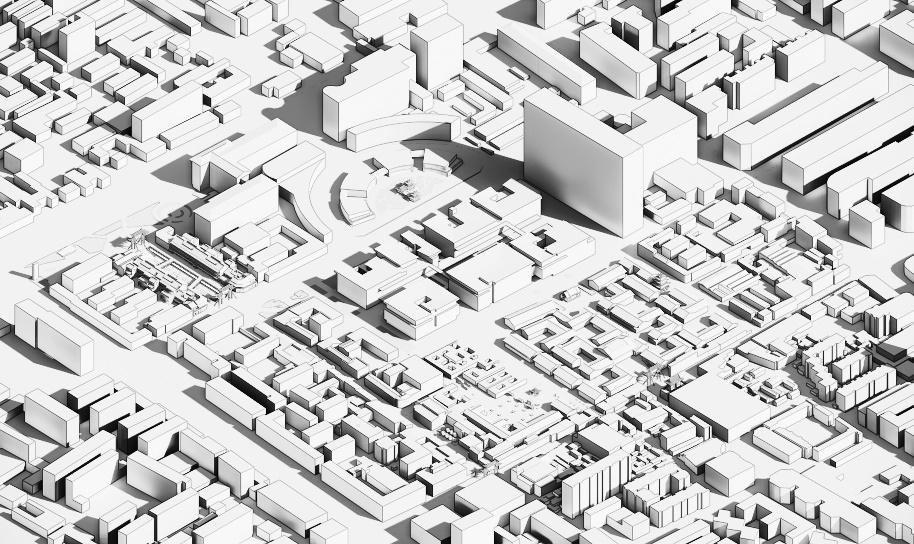

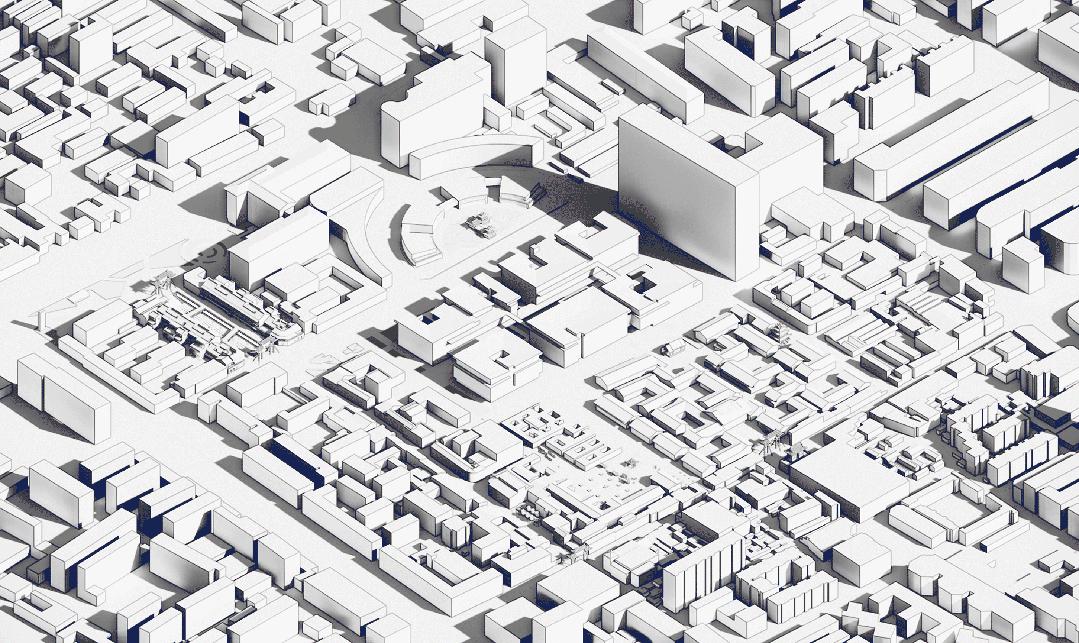

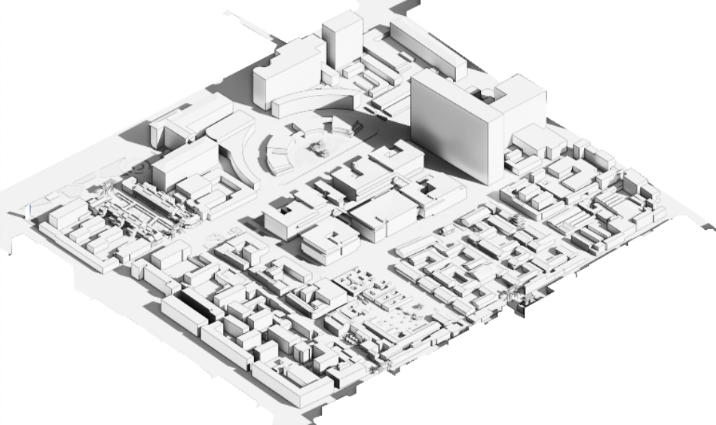

然后调整ENSCAPE相关参数，一定要将模式调整为白模或聚苯乙烯，比较推荐聚苯乙烯材质，具有透光属性，模型看起来更生动，调整模型饱和度为0，调整曝光度、亮度等参数使得模型渲染图趋于白模图片。

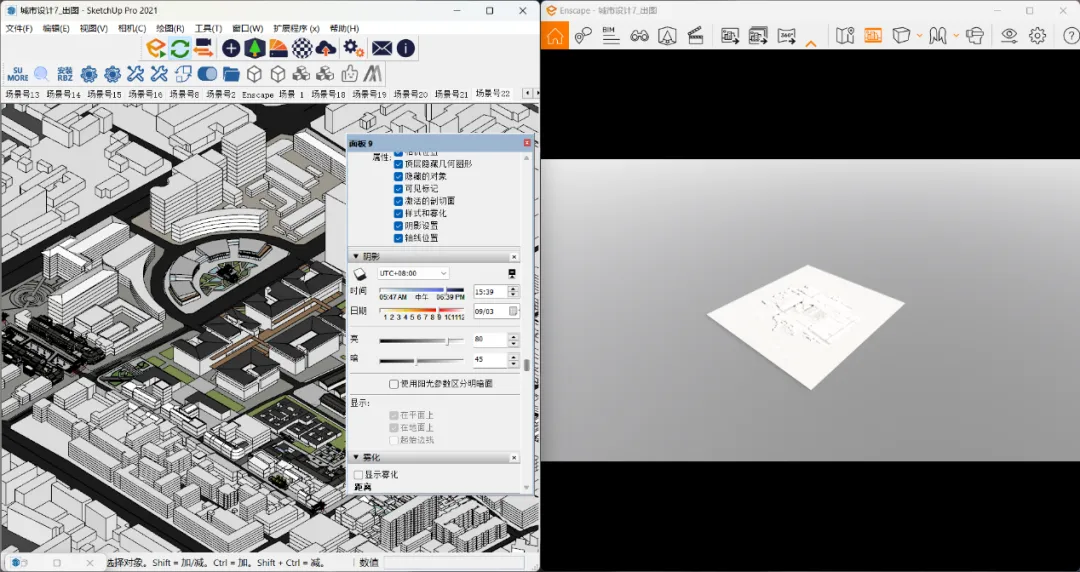

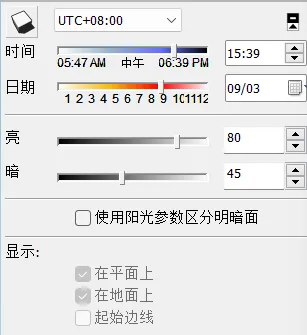

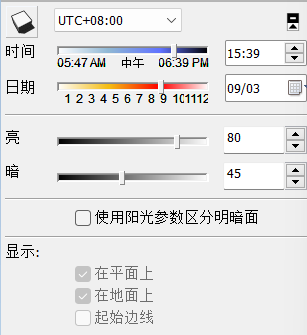

不使用天空盒的情况下EN中的阴影方向和SU中阴影方向是同步的，在SU中调整阴影方向，使得画面阴影不会过多遮挡建筑和广场空间，画面明暗关系合适即可。

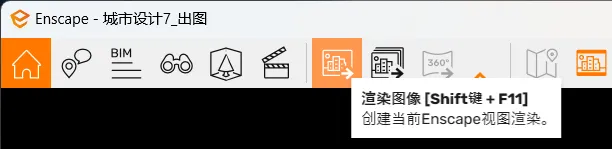

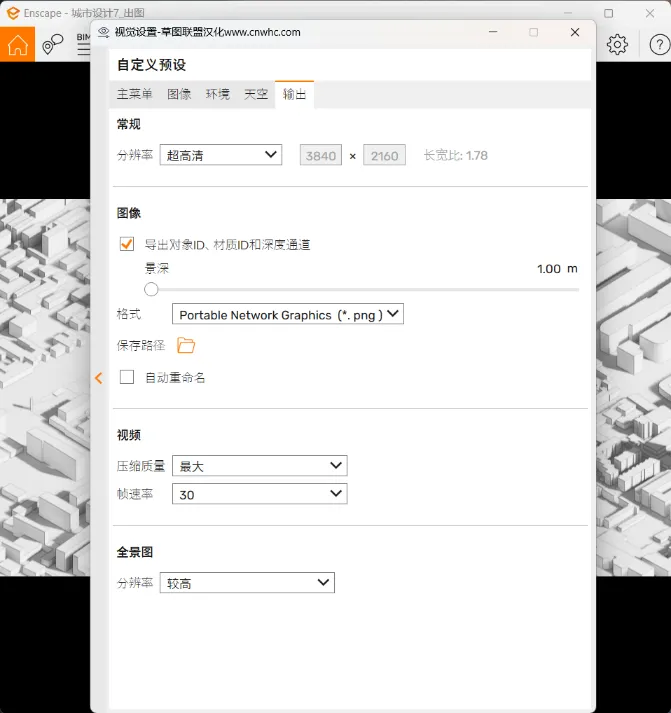

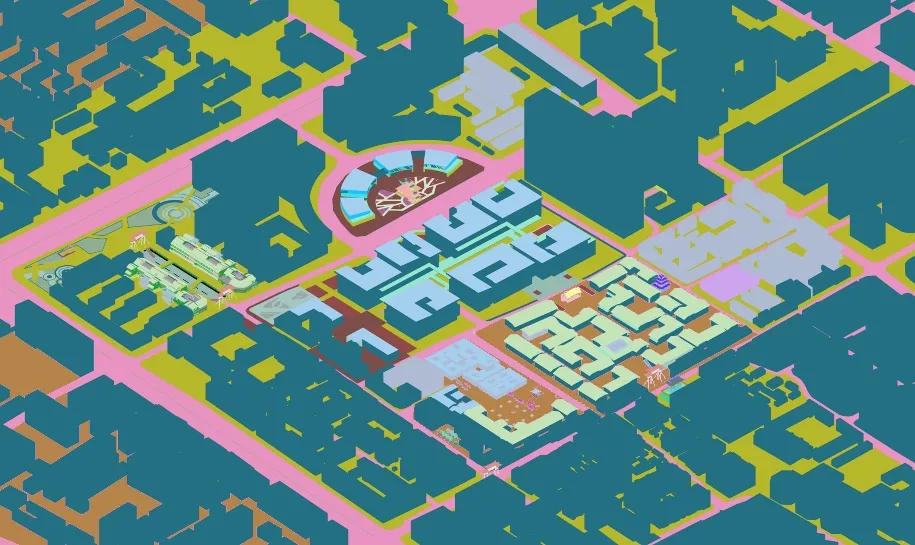

在输出项中勾选“导出对象ID、材质ID和深度通道，再点击渲染图像即可得到渲染图和通道图。








SU导出线稿图和阴影图

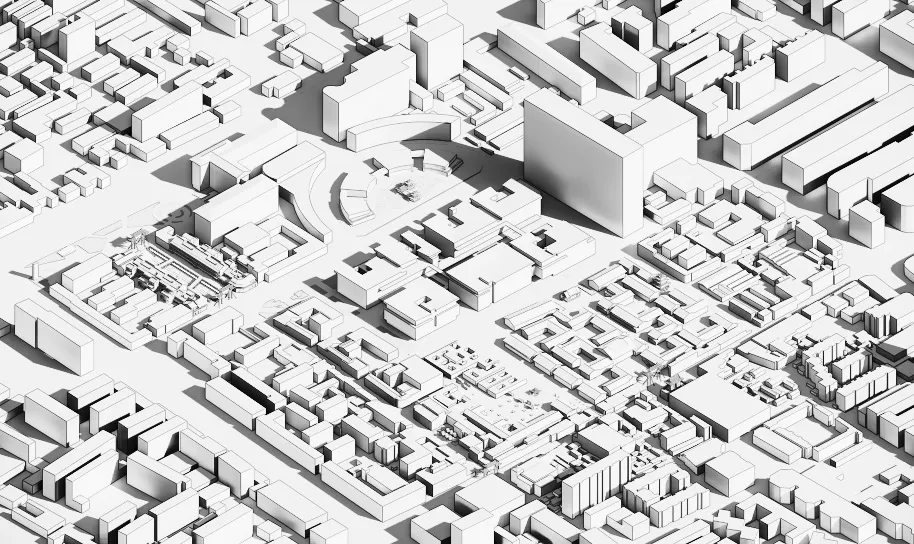

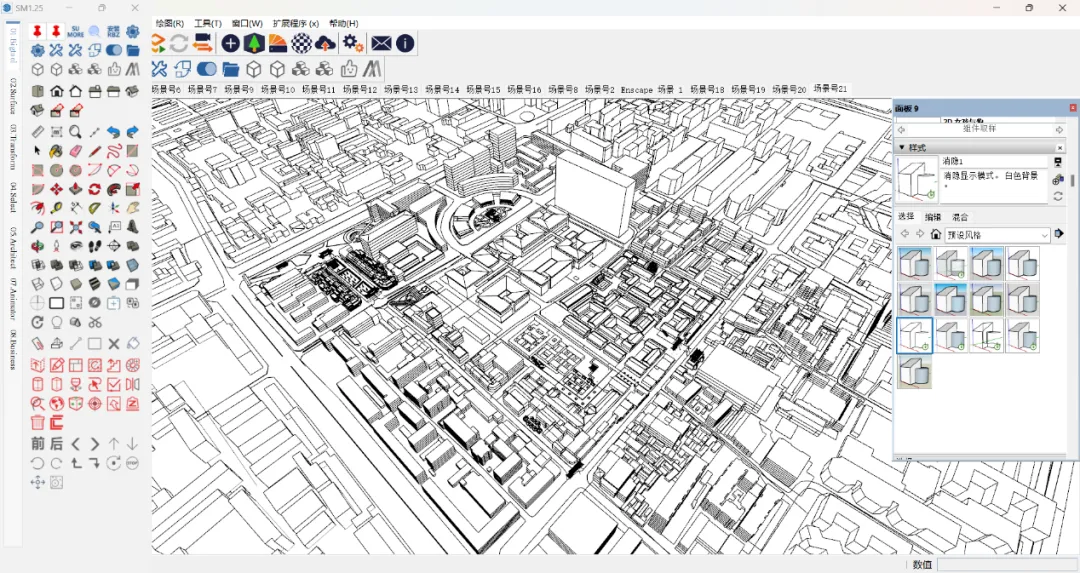

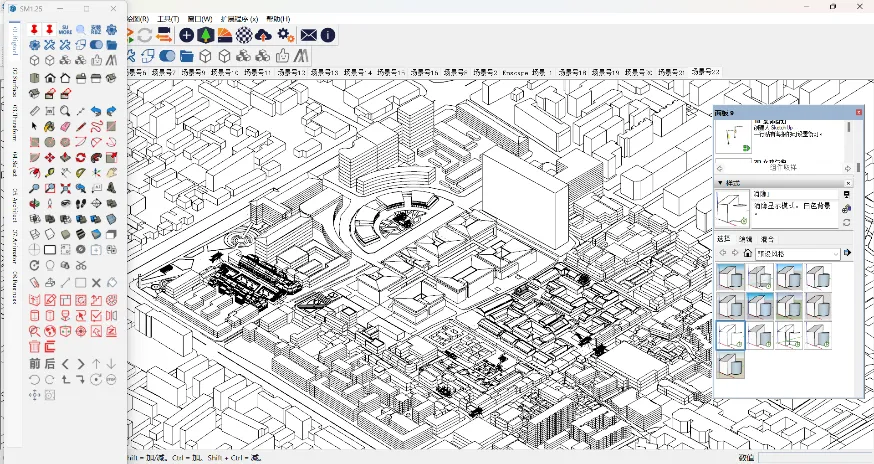

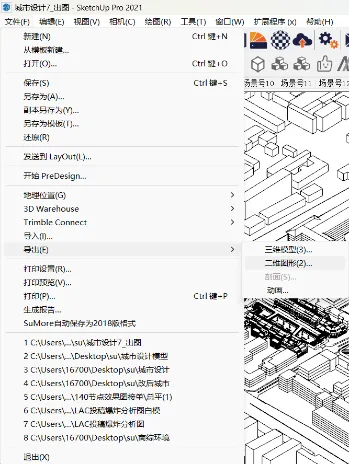

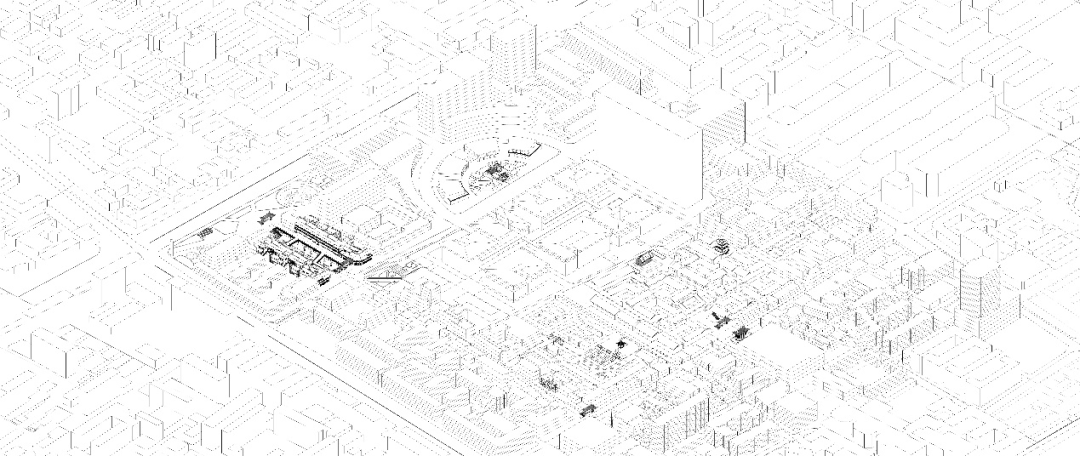

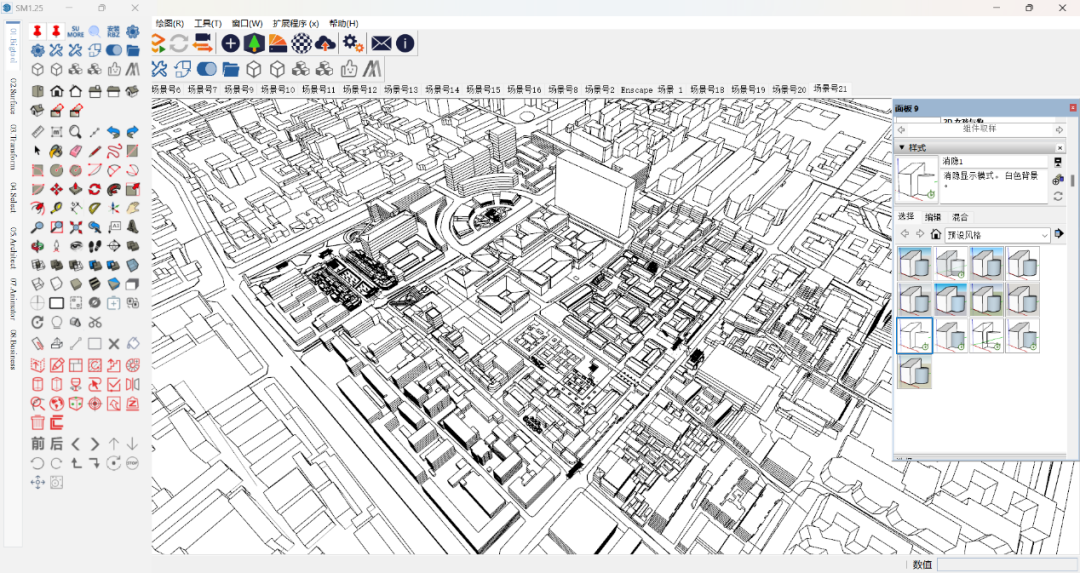

在SU模型样式中预设风格点击“消隐”，使得模型以黑色线稿，纯白底图显示，然后依次点击“文件”，“导出”，“二维图形“，即可导出线稿图JPG。





点击视图，勾选“阴影”，保持之前渲染图阶段的阴影参数不动，取消勾选“边线”、“轮廓线”等显示线的选项，即可得到只有阴影的白底图像，同导出线稿图方法一致导出阴影图。

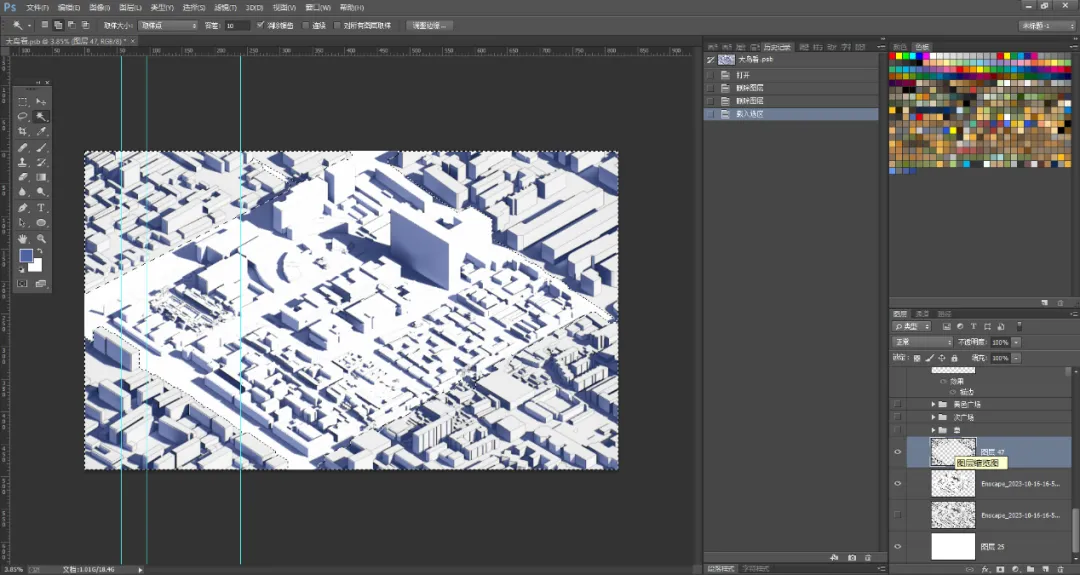

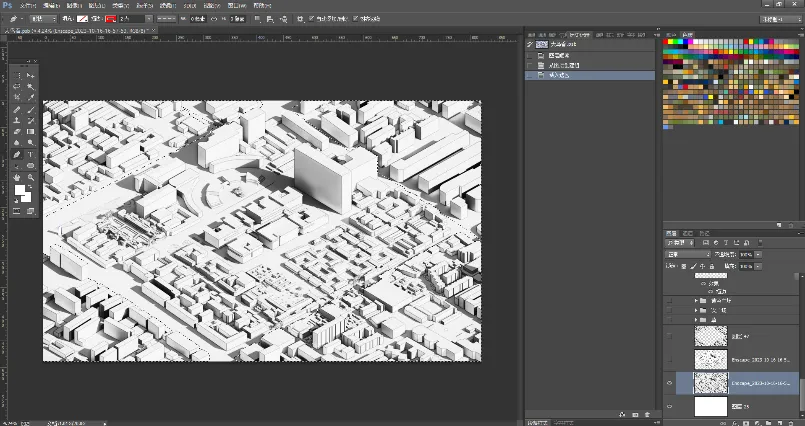

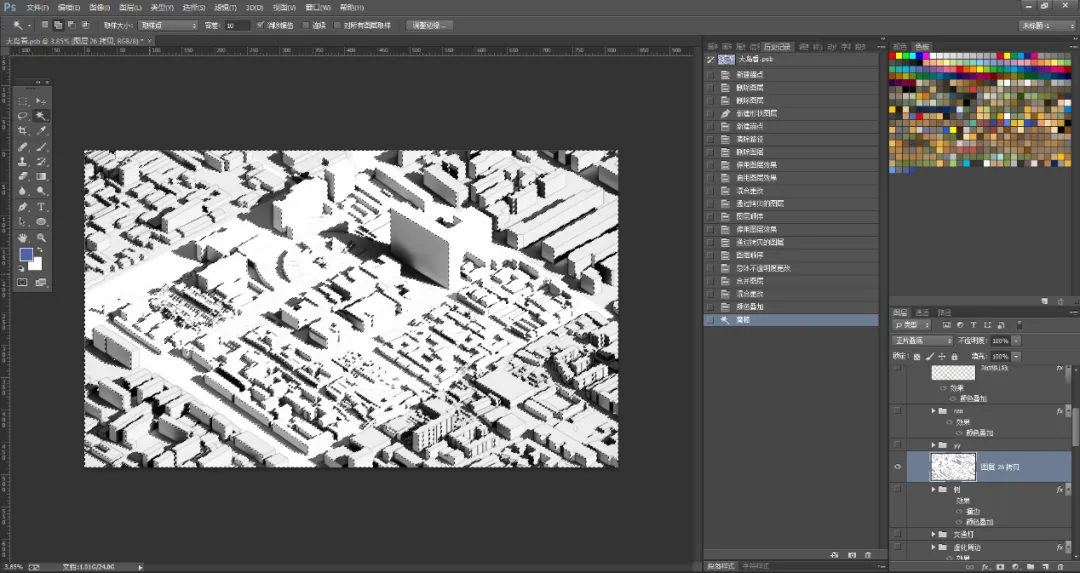

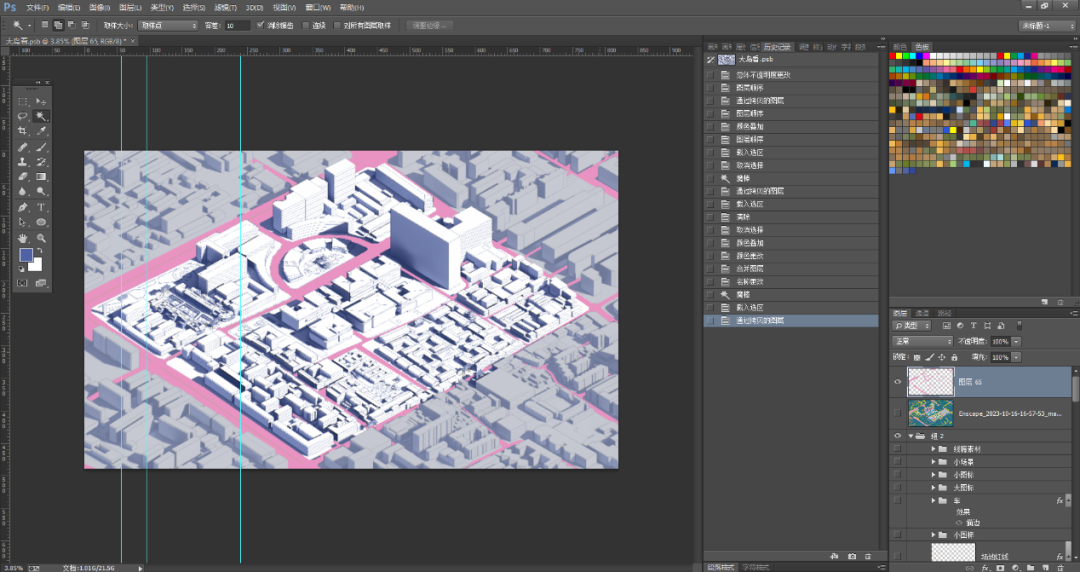

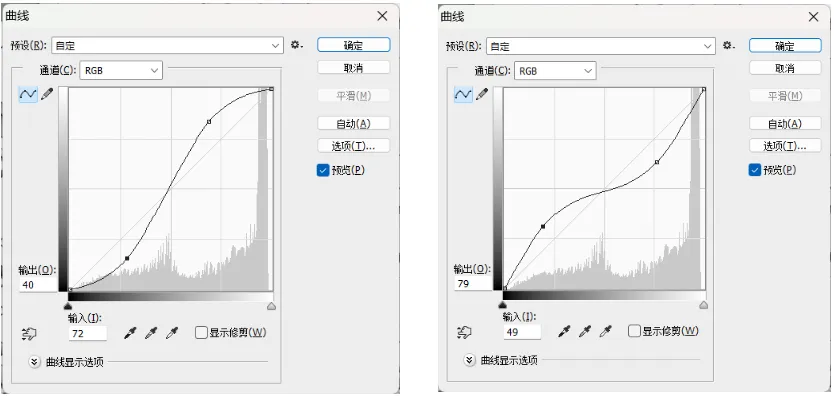

下面开始对图面主次进行区分操作，选中设计场地图层。Ctrl＋m，拖拽曲线使得左下角下凹，右上角上凸，从而提高设计场地图层的对比度，而针对于周边场地图层，曲线弯曲相反，使得图层对比度下降。这样可以使得主要设计场地在场地中更加突出。

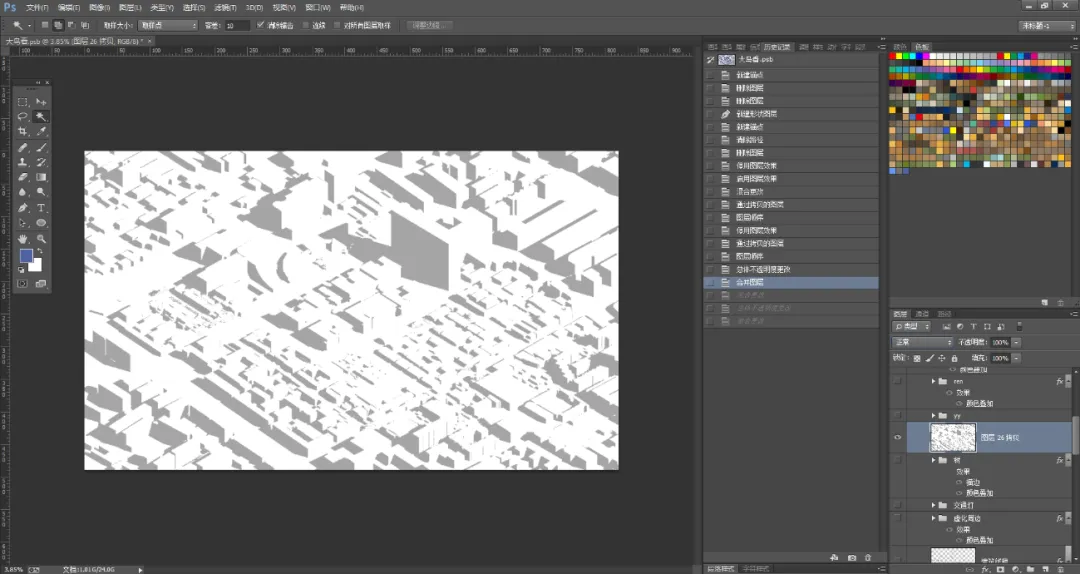

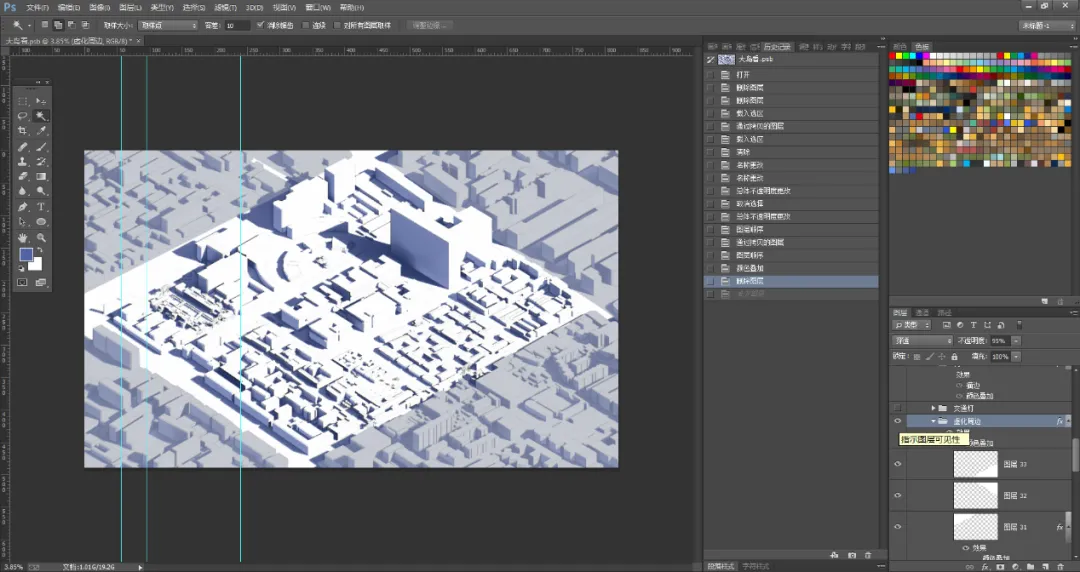

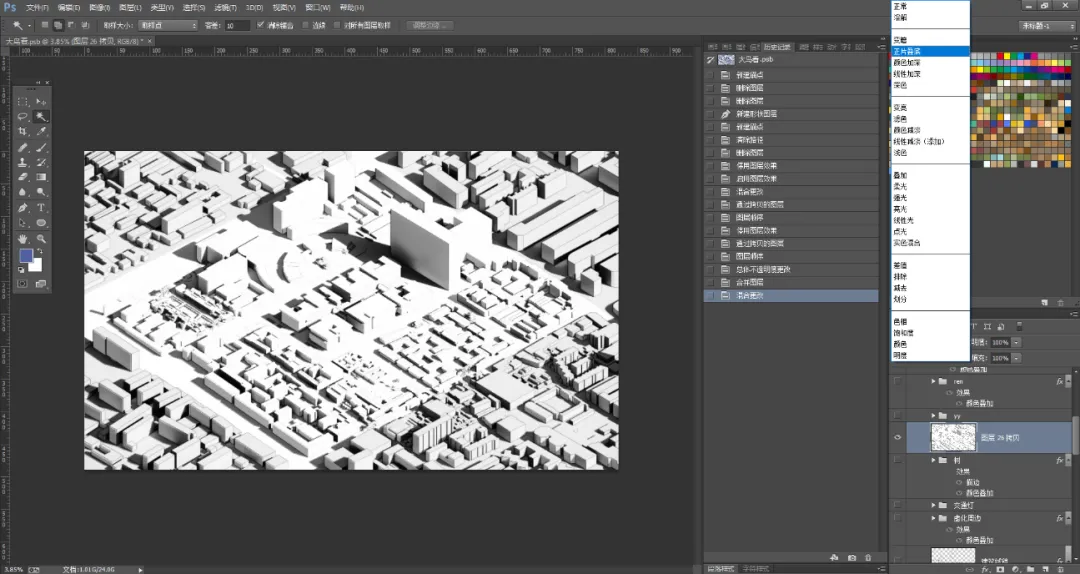

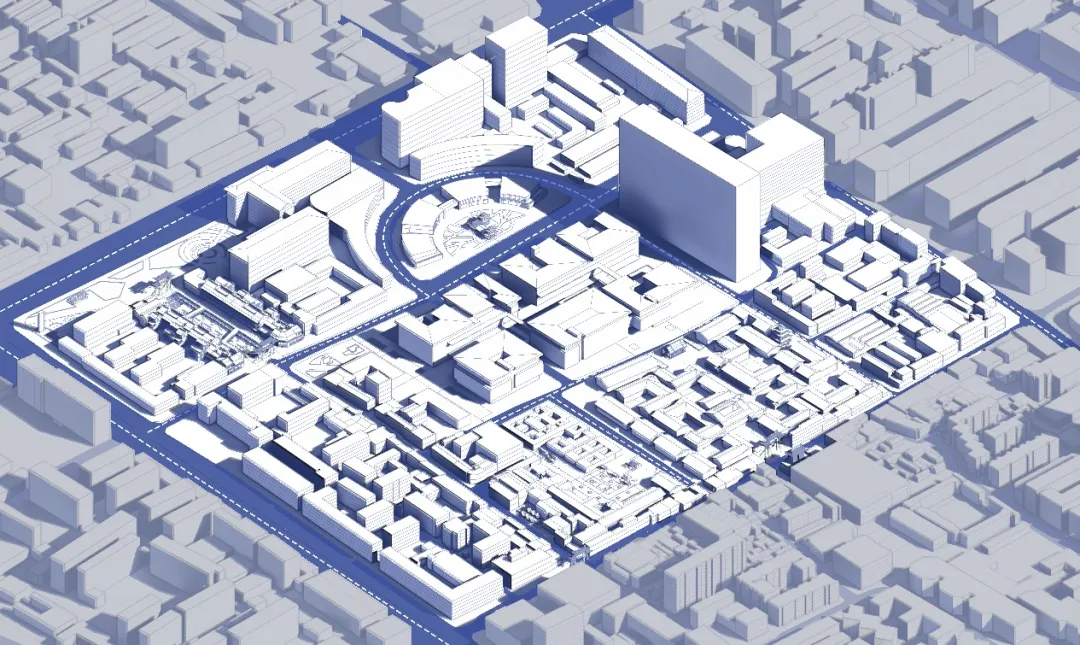

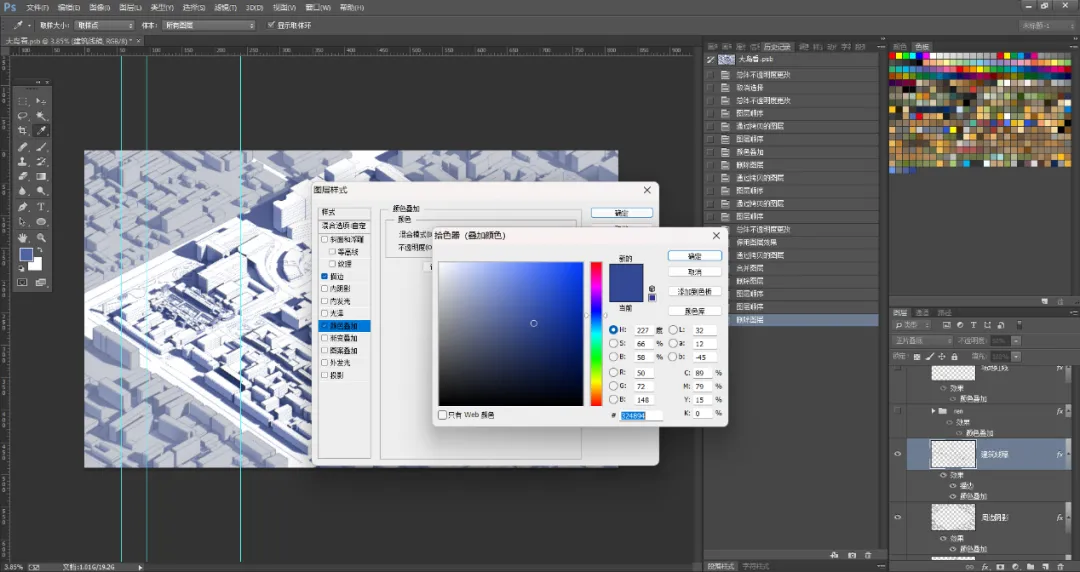

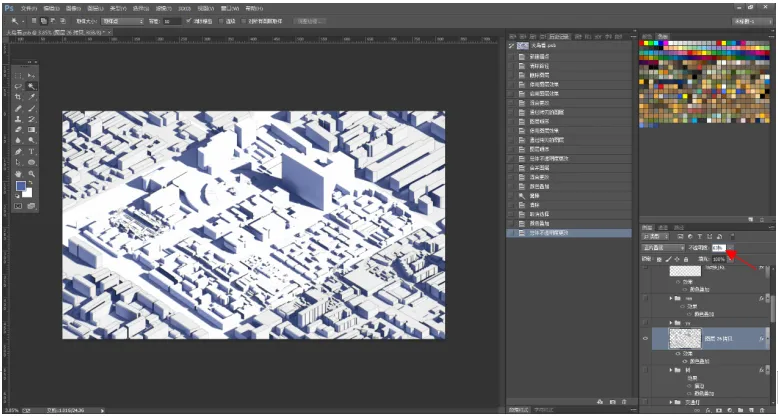

导入SU导出的阴影图，图层模式选为“正片叠底”，使用魔棒工具点击阴影图白色区域，从而可以选中所有白色部分，Delete删除白色部分，双击图层，点击颜色叠加，叠加一个主题色，然后降低图层透明度。

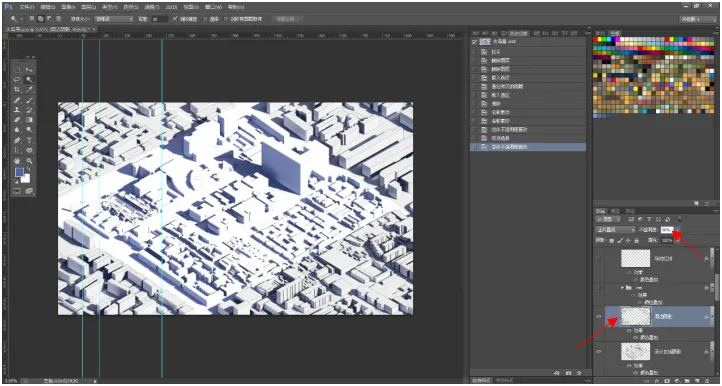

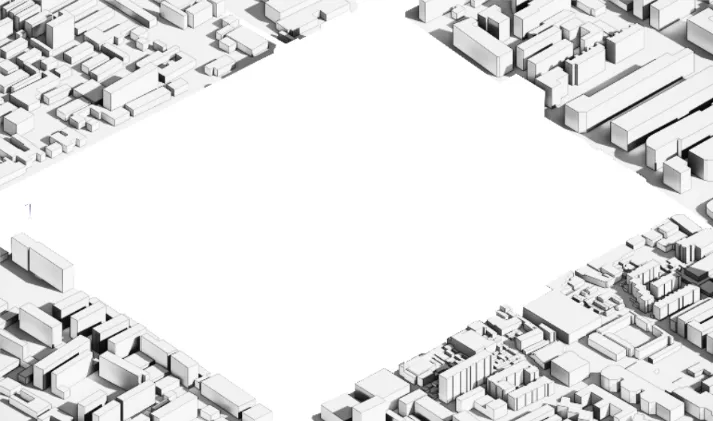

按住Ctrl点击周边场地图层，选中周边区域，再点击阴影图层Ctrl＋j复制图层，得到只有周边场地阴影的图层，再选中周边区域删除总阴影图层中的周边阴影，这样就得到了一个周边场地阴影图和一个设计场地阴影图了，降低周边场地阴影图层不透明度，再次使得设计场地突出，强调主次。

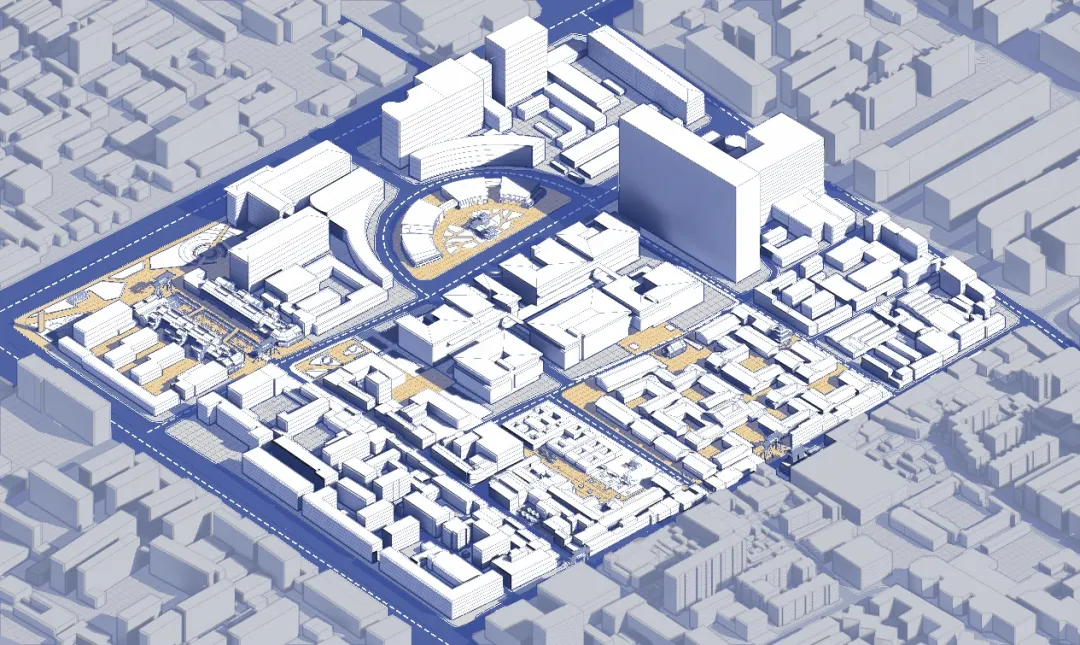

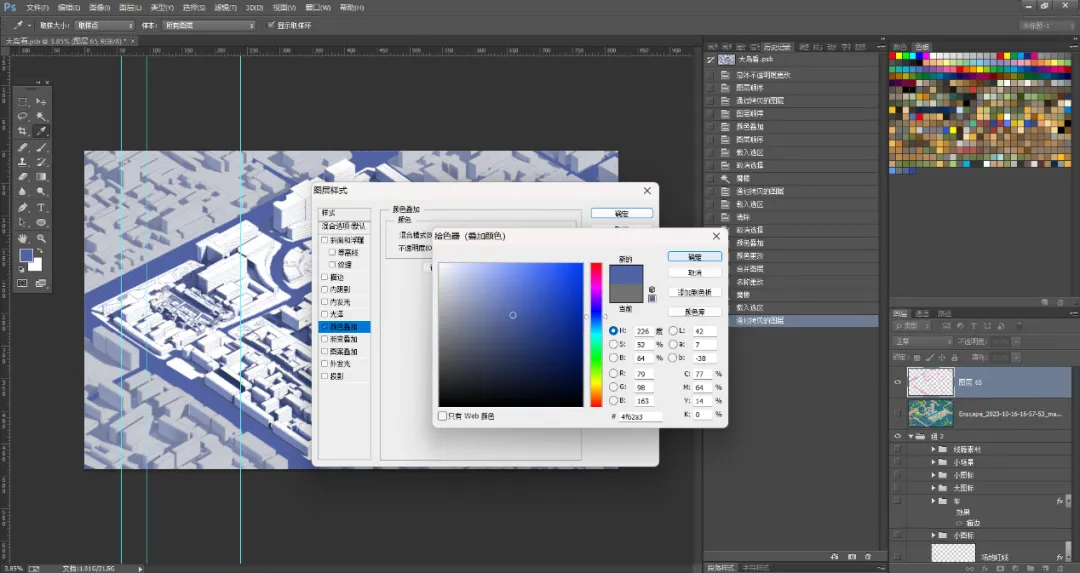

复制一个周边场地图层，并将图层顺序置于阴影图层前，进行颜色叠加，不透明度降低操作，从而使得周边场地虚化，强调主次。





建筑线稿细节及材质填充

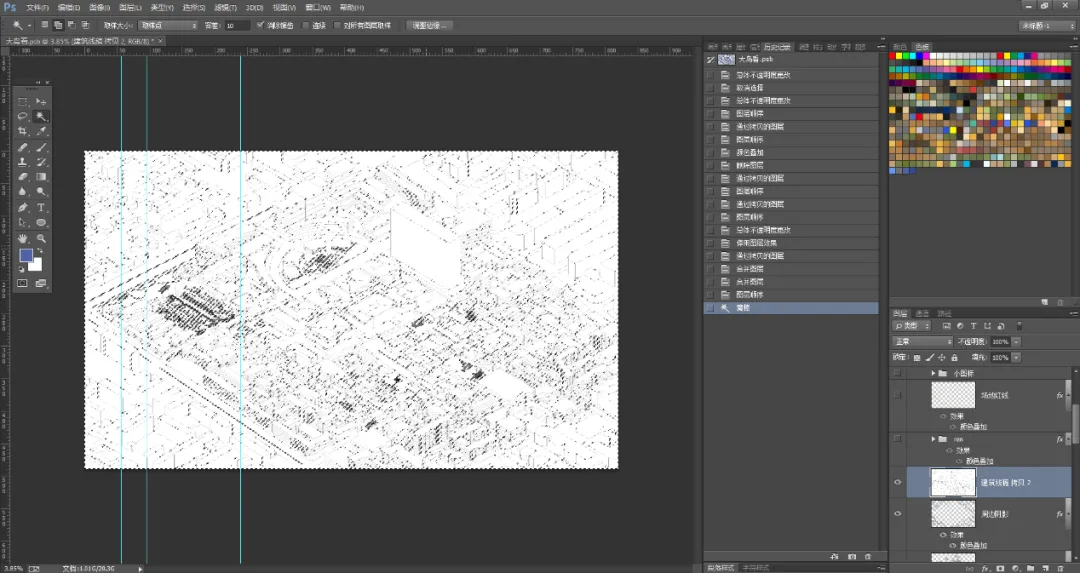

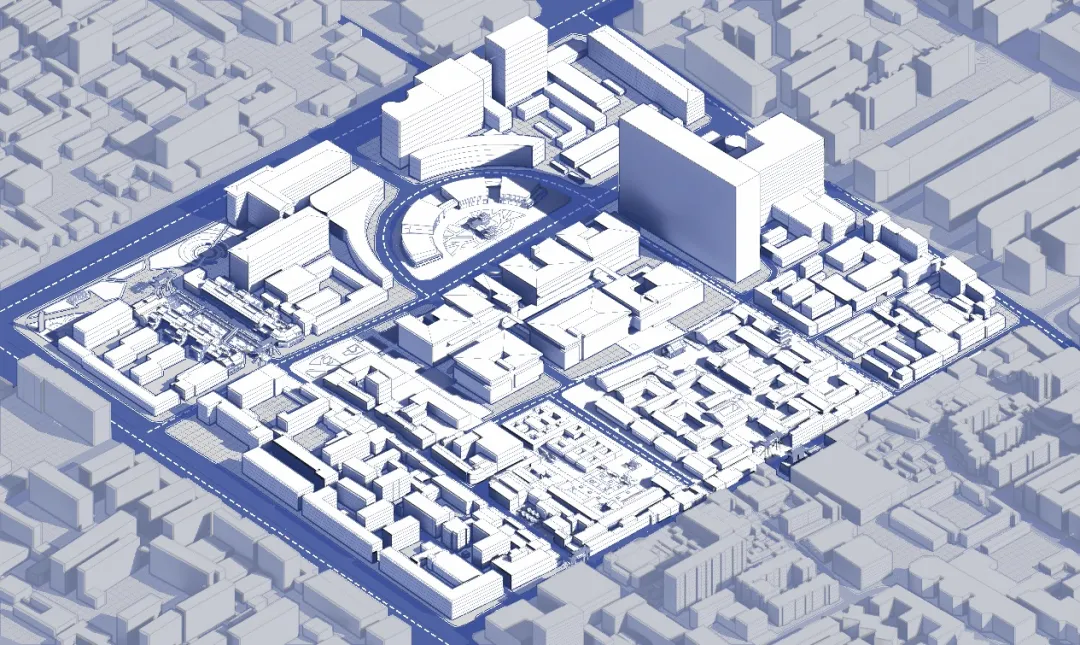

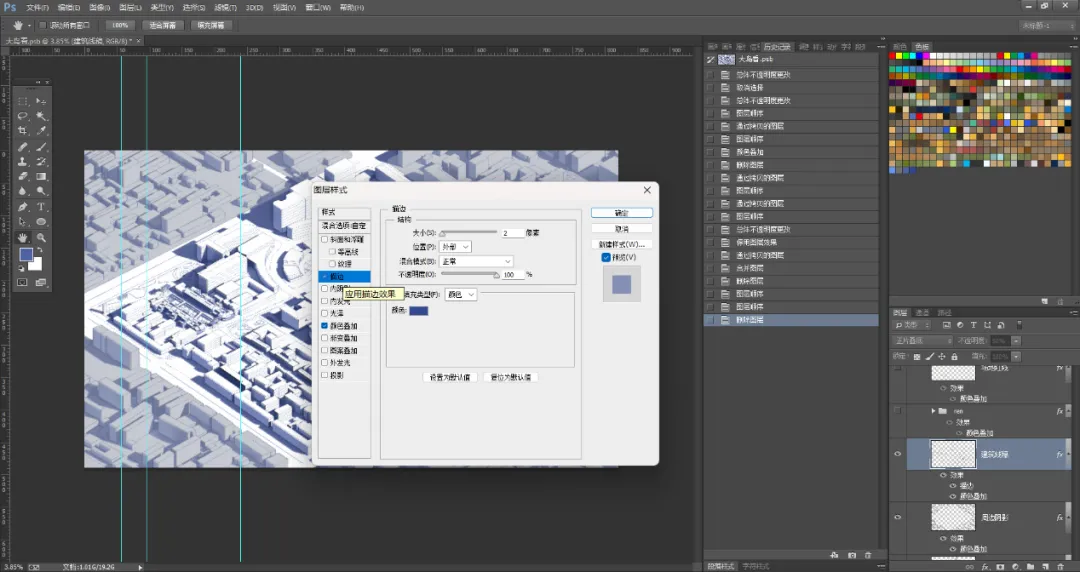

导入SU线稿图，使用魔棒工具选中白色区域后删除，只剩下线稿，然后双击图层，颜色叠加，叠加主题色，若线稿较浅可双击后选择描边调整参数增加线稿粗细度。

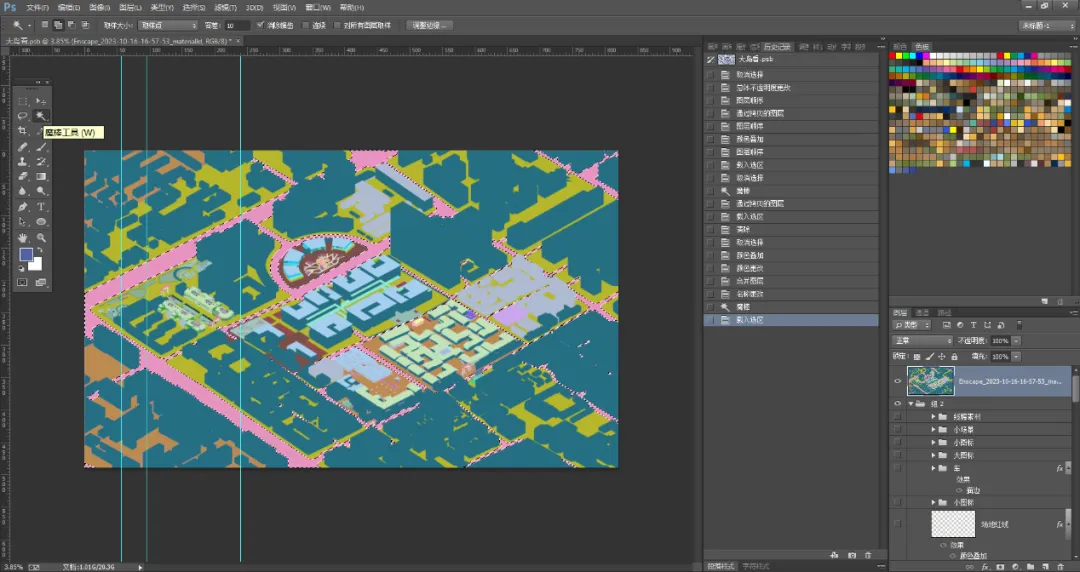

导入材质通道图，使用魔棒工具点击道路对应颜色，从而选中所有道路区域，Ctrl＋j复制图层即可得到道路图层。





双击道路图层，进行颜色叠加，叠加深主题色。

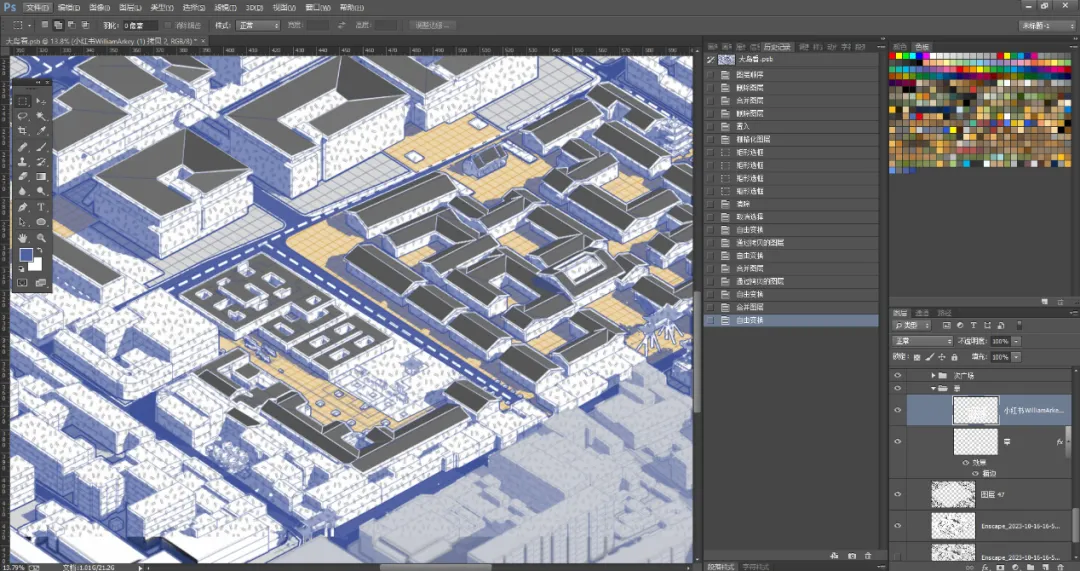

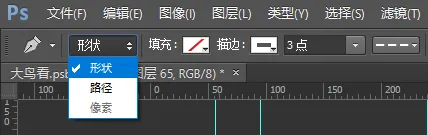

点击钢笔工具，属性选择形状，形状选择为虚线，按照两点一条直线的形式在道路上依次画出道路虚线。

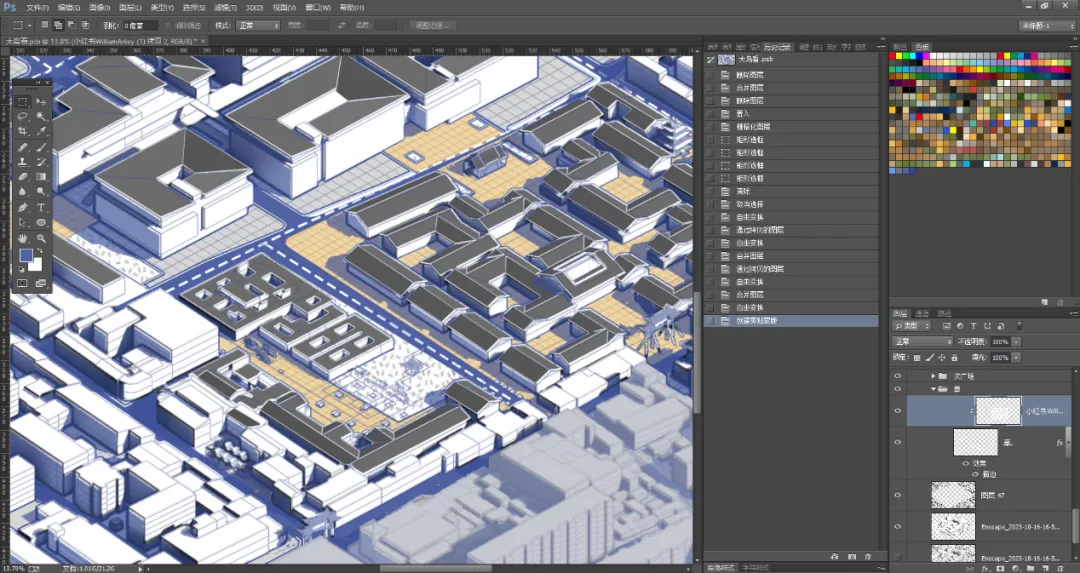

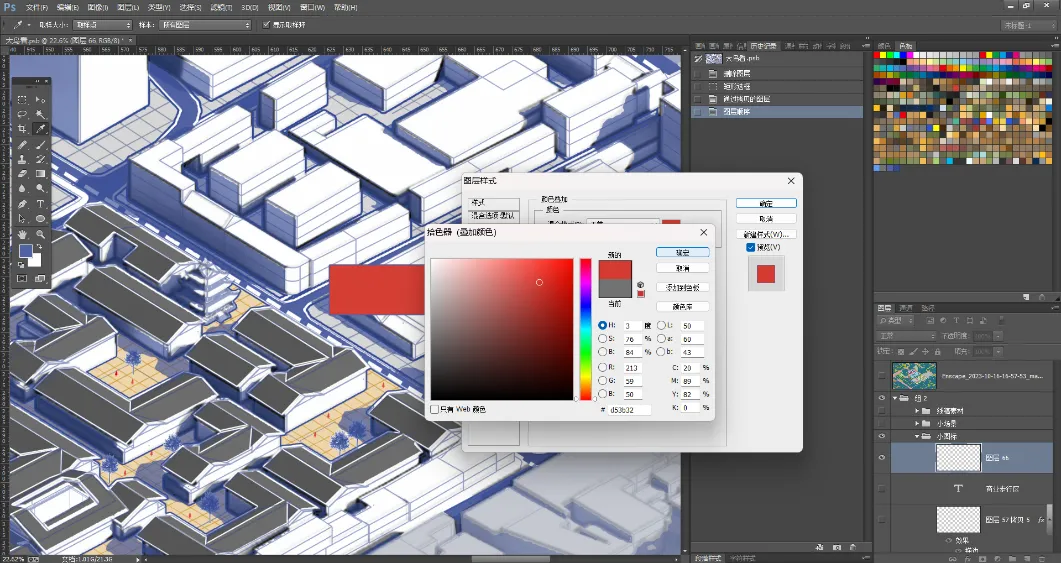

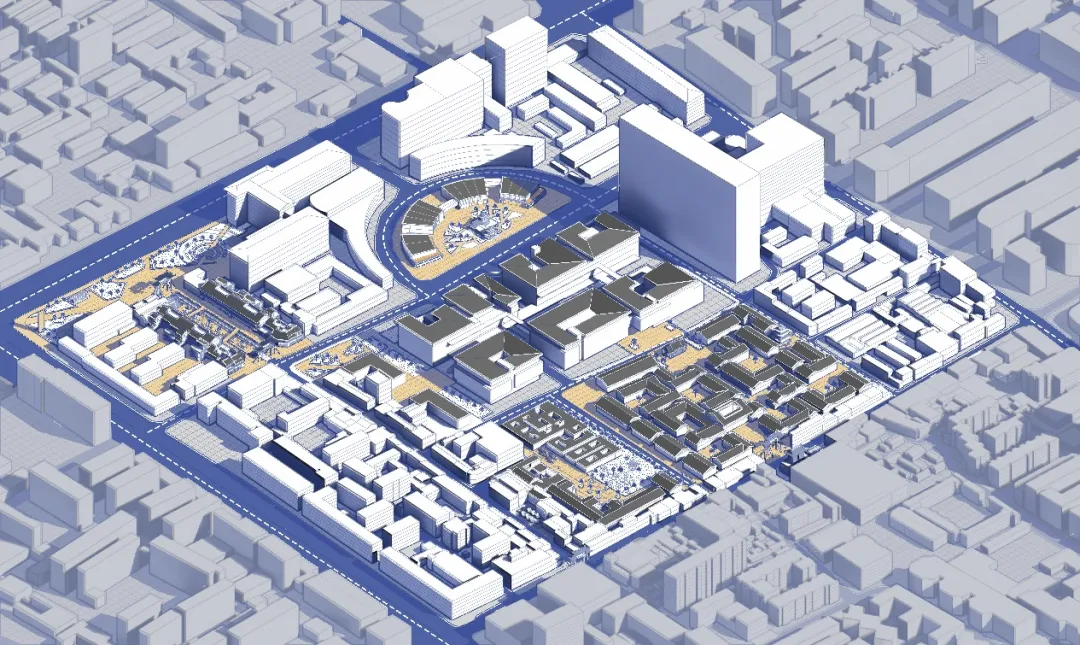

按照给道路填色同样的操作，对次广场、主广场、设计场地内建筑屋顶进行选区、创建图层、颜色叠加即可。






对于草地，进行纹理上的表达，则需要填充线稿素材，先向PS中拖入线稿素材，把图层置于草地图层的上一个图层，调整大小放到草地对应的位置，右击线线稿素材图层点击创建剪切蒙版即可将线稿只附于草地区域。

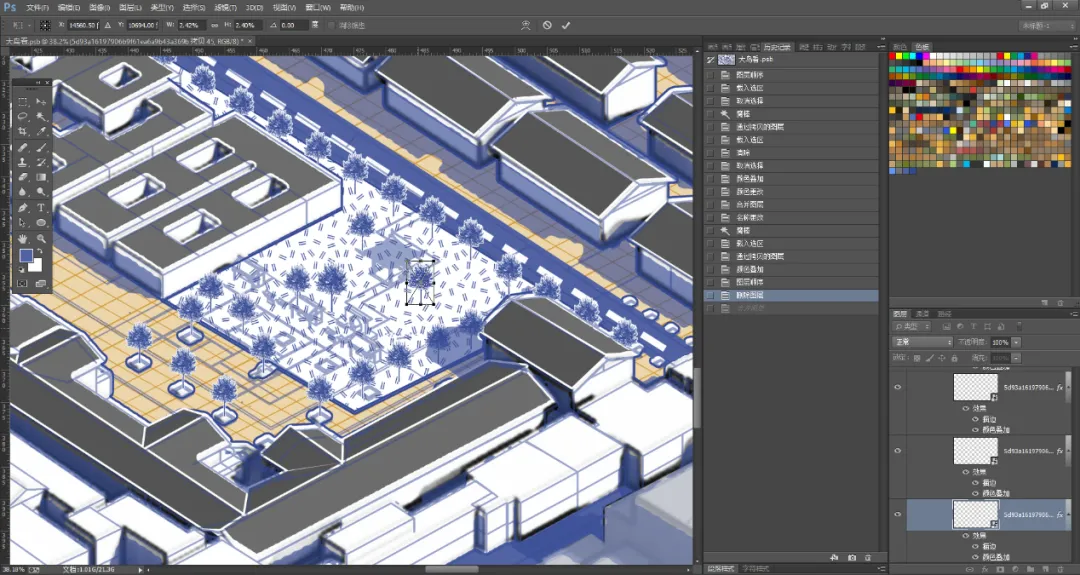

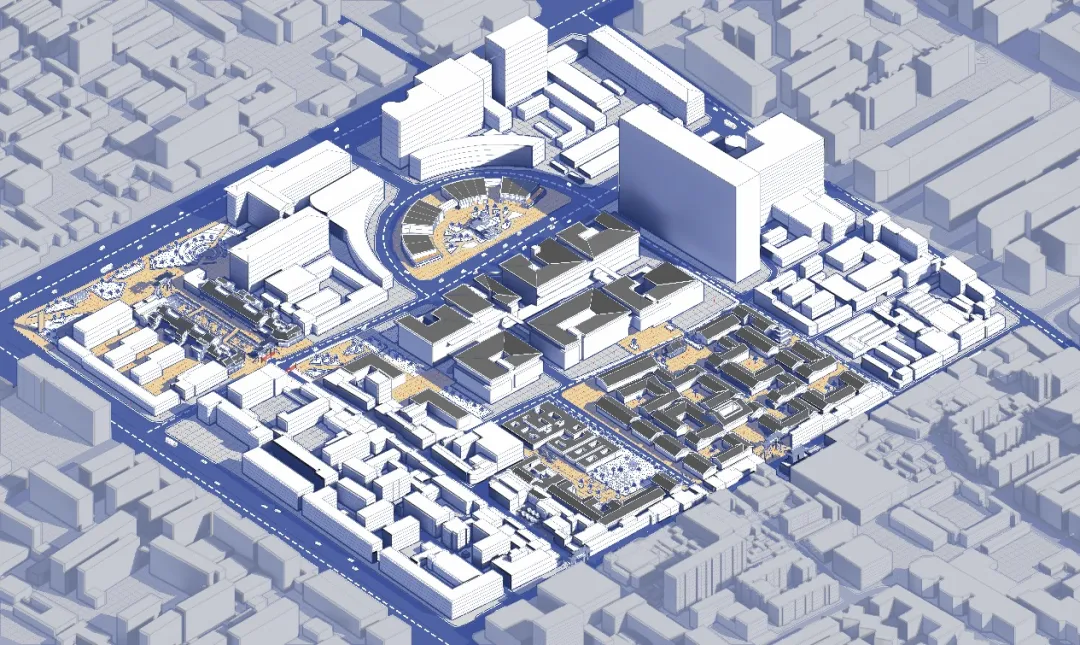

草地填充后，导入树素材，Ctrl＋t调整大小至正确的比例，复制多个一直进行移动放置，即可完成绿化景观部分的材质填充和细节处理。





同样的依次导入并放置车辆、人等素材，丰富细节。




添加图标表达设计内容

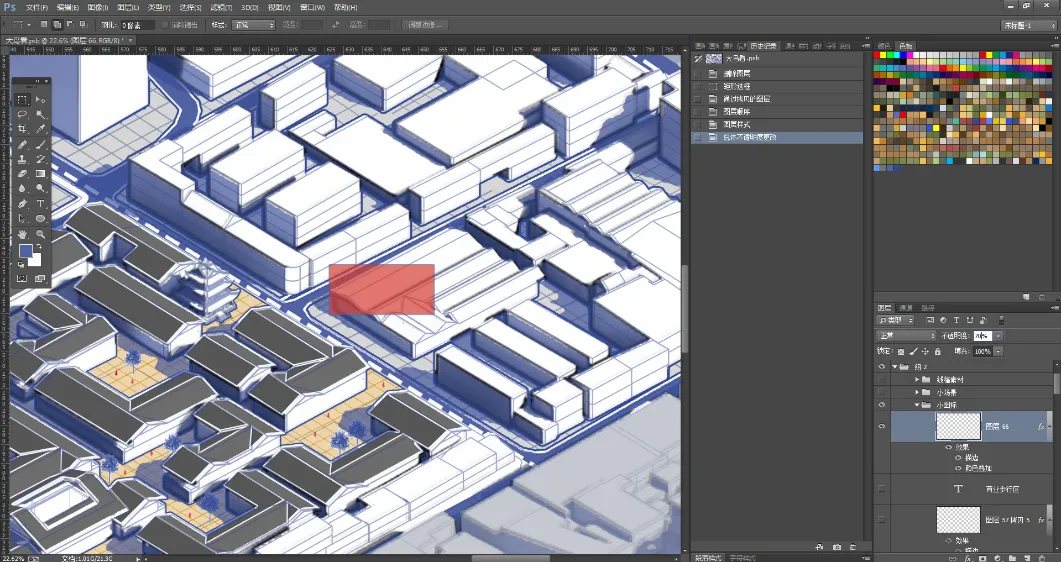

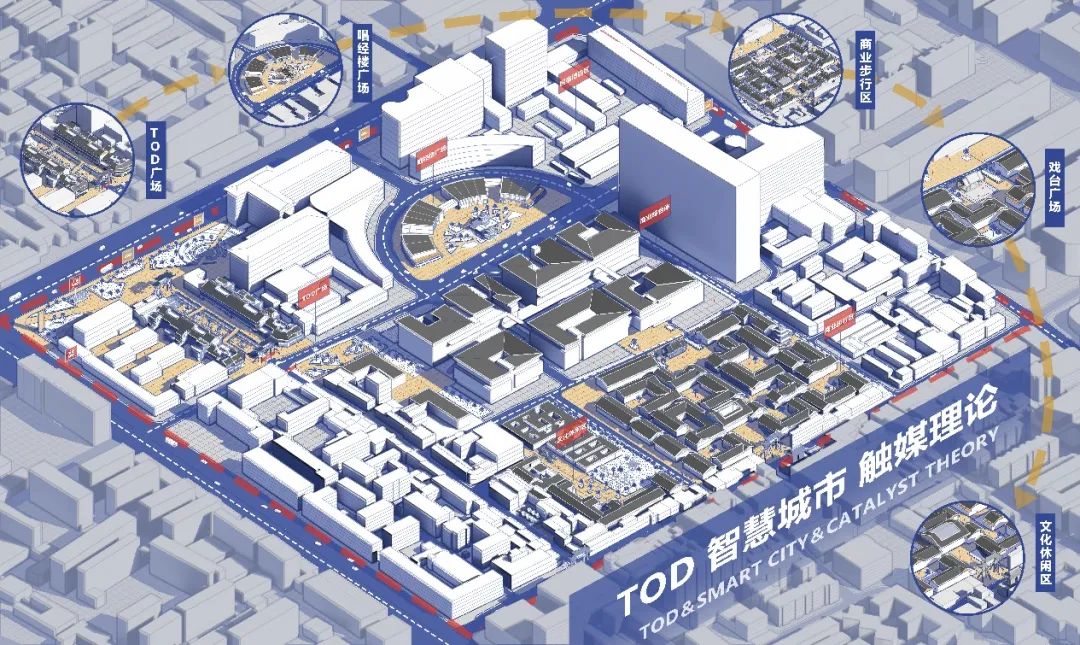

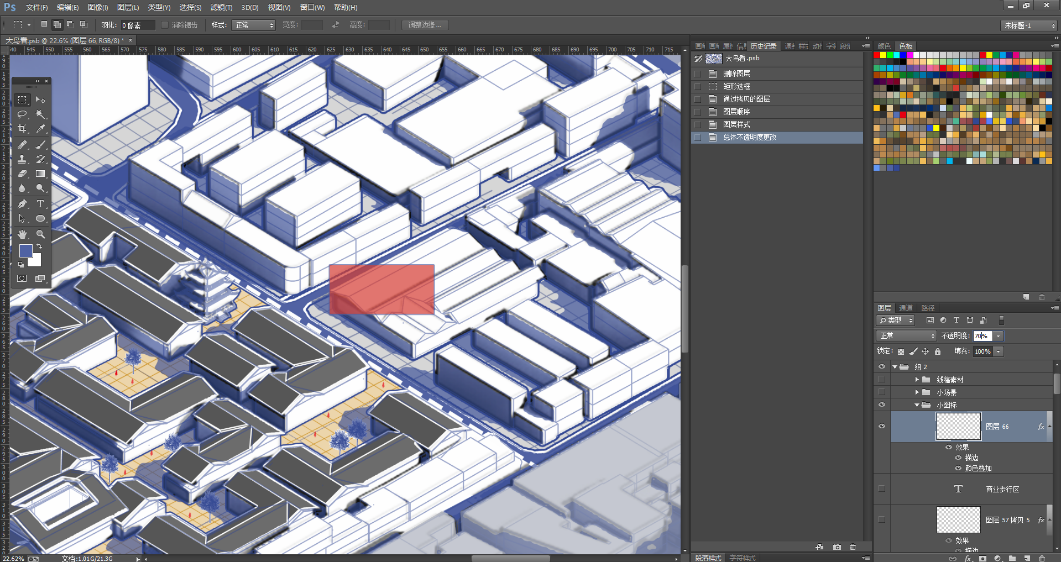

下面需要对主要的节点和设计理念进行直观的标注表达，先创建一个白色长方形，进行颜色叠加和描边，降低不透明度，避免图标遮挡建筑空间。

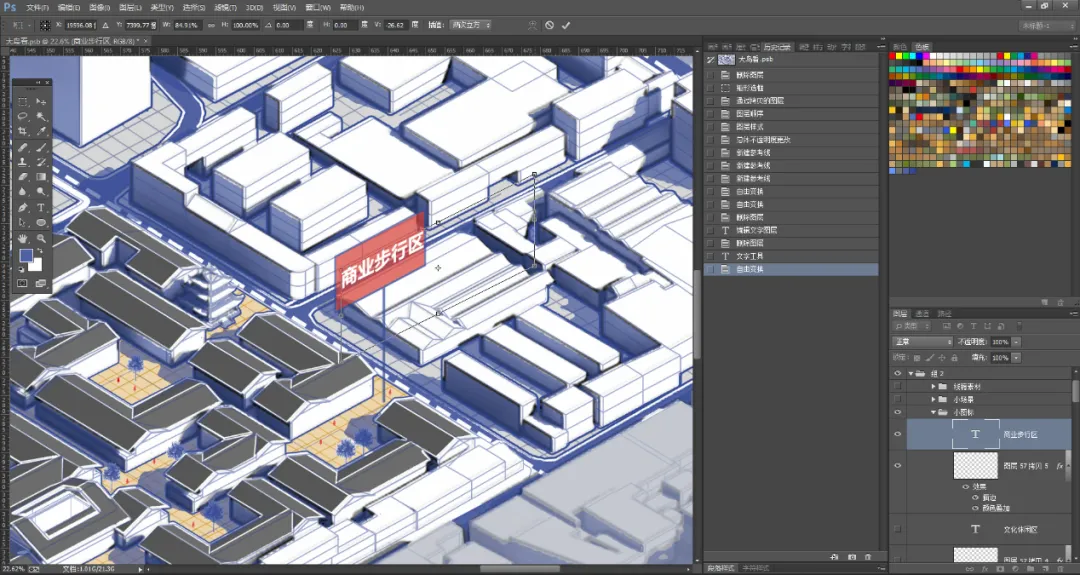

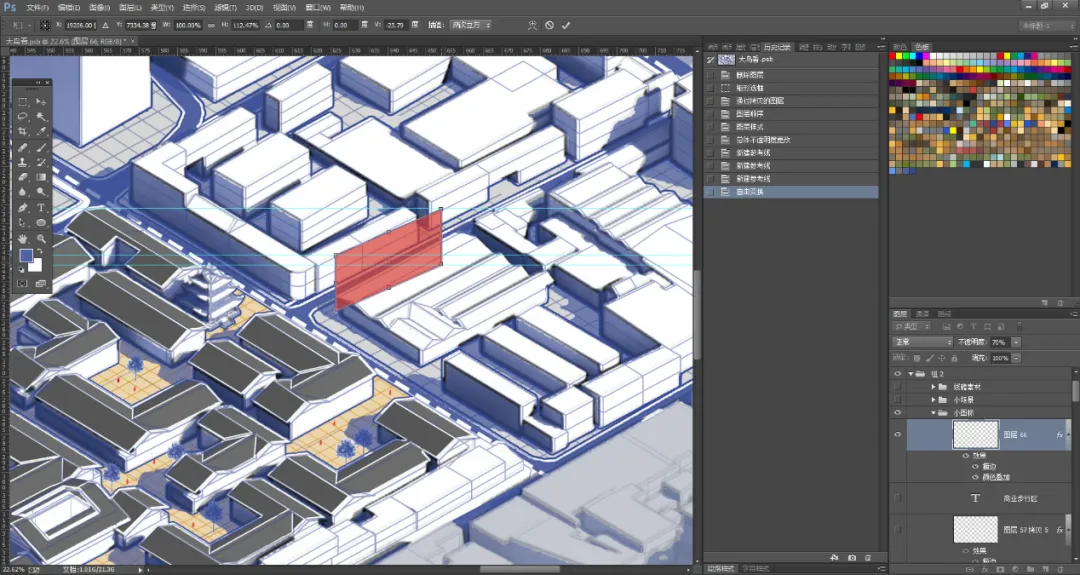

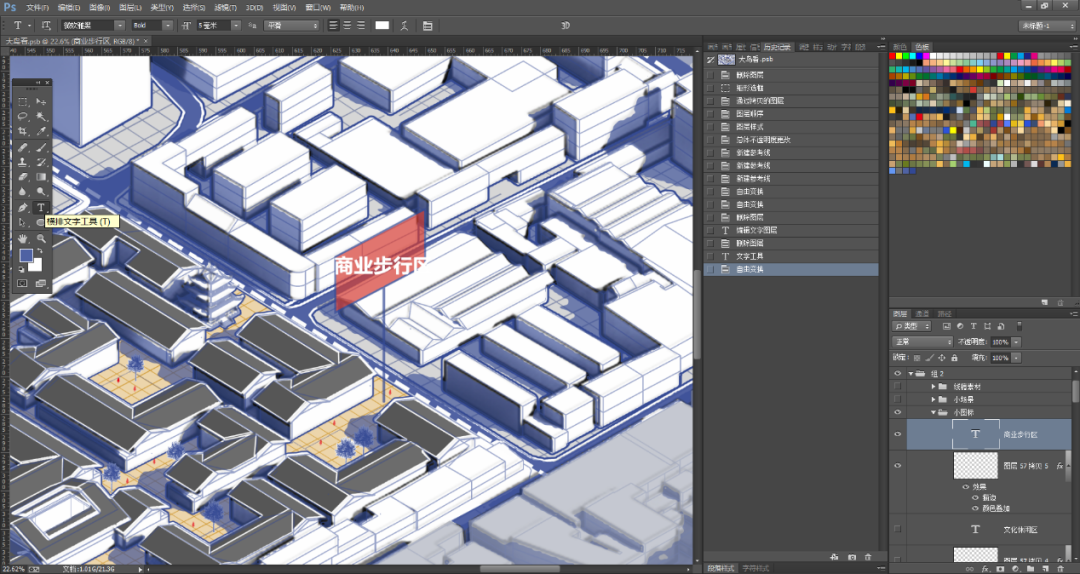

Ctrl＋t后，按住Alt即可拖拽角点，改变长方形透视与场地透视一致，创建文字工具输入节点名称，然后以同样的方法改变文字透视与场地透视一致，最后用画笔工具画一条线指向节点区域。

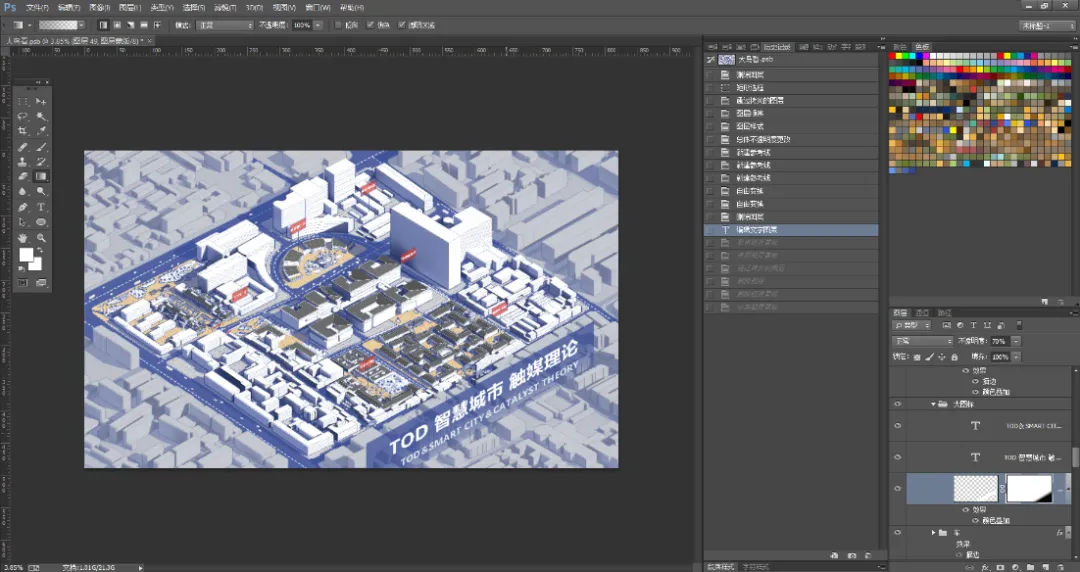

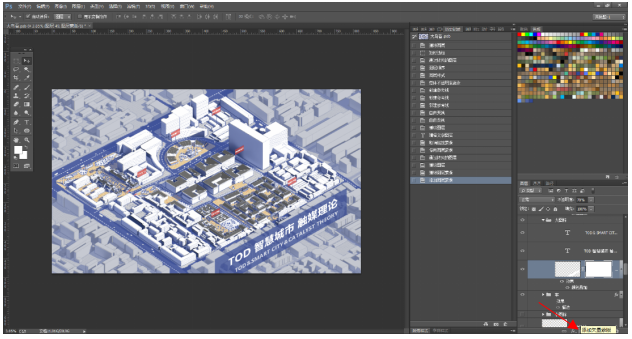

完成节点的标注后，先是用同样的方法创建设计理念图标的大长方形，选择长方形图层，点击“添加矢量蒙版”，再点击渐变工具在长方形处拖拉出渐变轨迹即可产生渐变的效果，削减大色块造成画面“堵塞”。

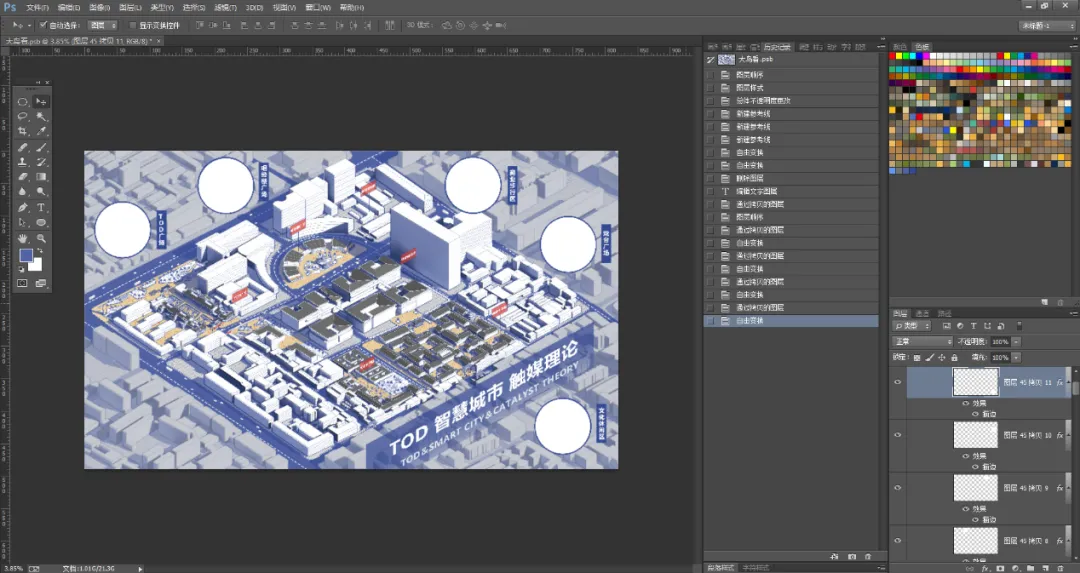

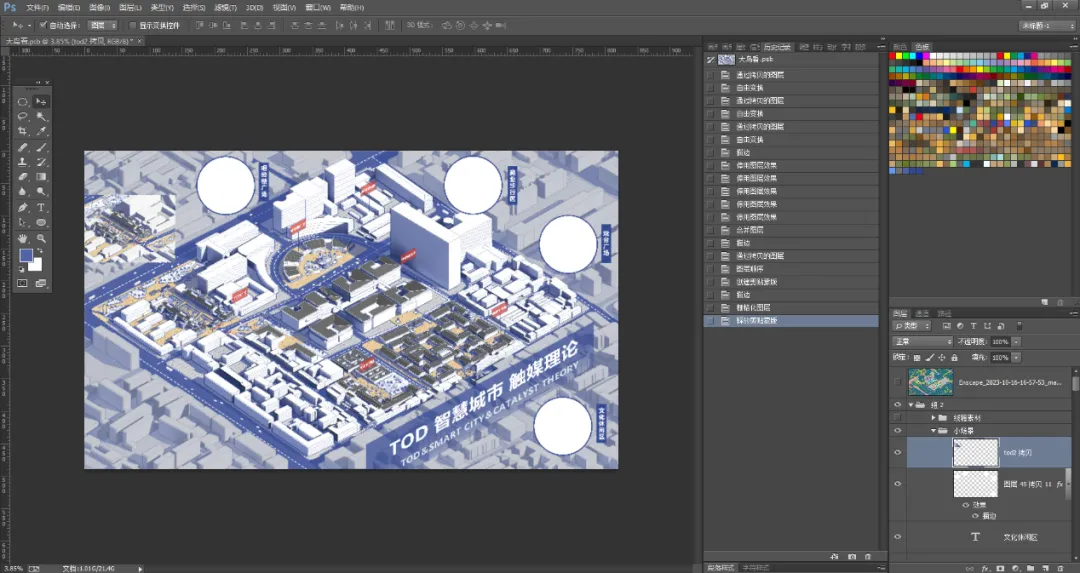

创建五个圆形图层对应五个空间节点，对轮廓进行描边，并标注节点空间名称。

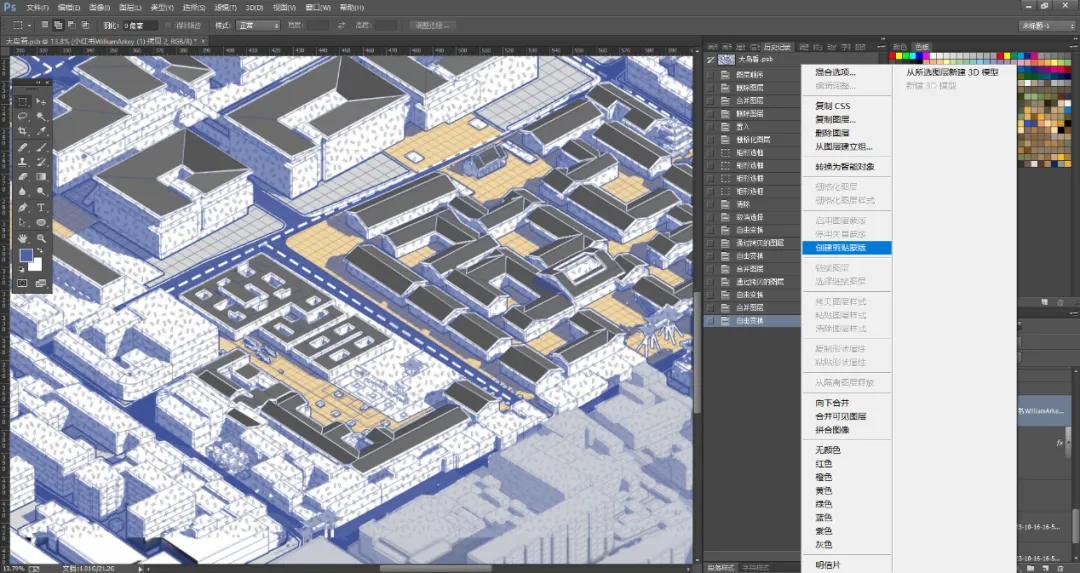

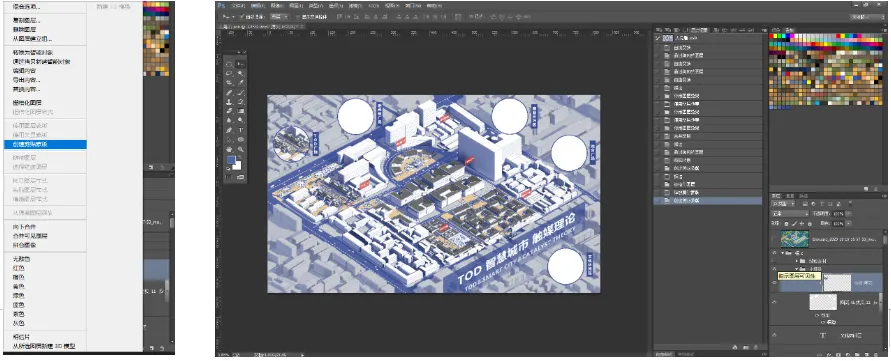

将已经制作好的节点透视图导入PS中，并将图层放置于五个圈图层的上一个图层，右击透视图图层点击“创建剪切蒙版”，即可将透视图放进圆中，依次操作。

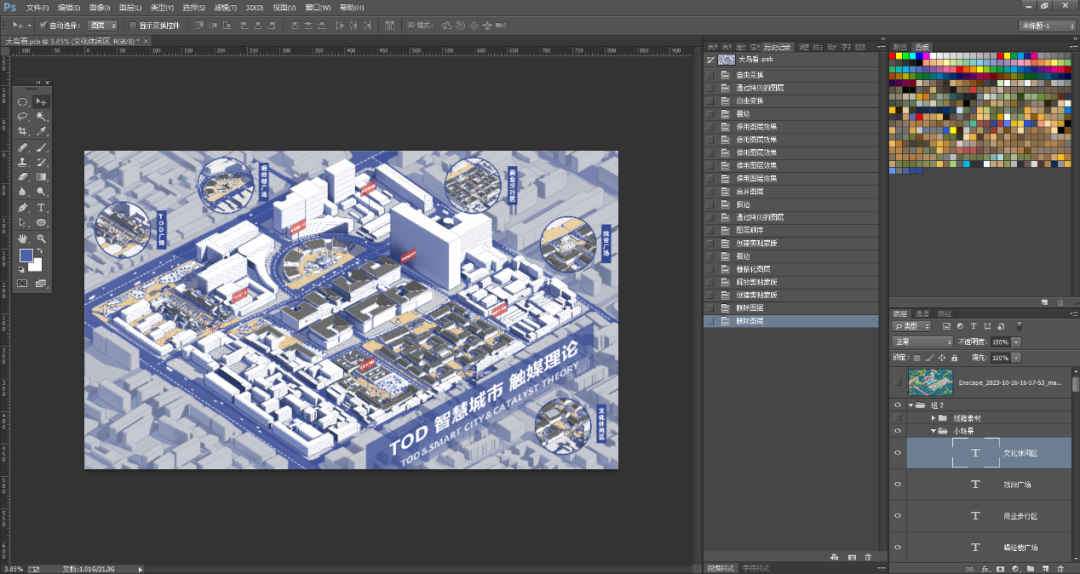

使用钢笔工具画粗虚线，若每个节点是按场地故事线排布的，则可通过画虚线进行连接，再对其他需要画线的部分如场地红线等进行划线标注。




最后在图面周边合适的位置添加一些黑白线稿素材，丰富画面的同时不会特别抢眼。
