制图教室 | 又到出图周？不慌！七步搞定建筑爆炸分析图！

叮叮叮！制图教室喊你上课啦~还是每周一，熟悉的时间，熟悉的配方，制图教室与大家如期相会。

轴侧爆炸分析图的作用是清晰的告诉阅读者建筑的整体结构和内部，信息量大，而且需要有比较详细的模型数据做支撑，图面效果非常亮眼，因此常常出现在优质的图纸排版中，爆炸图除了解释结构，材质等还可以添加流线，空间节点效果图等等作为分析图来使用。同理，爆炸图也可用于表现城市系统复杂的层级分布。下面我们来一起学习如何通过SU＋PS＋ENSCAPE来制作一张精致的建筑爆炸分析图吧！

SU模型准备

爆炸分析图对模型的精细度要求较高，需要将建筑的内部墙体，柱子，楼板等都建出来，体量较大的建筑通常只需要墙、柱、板就可以，而对于小体量建筑最好可以把玻璃，结构这块都建出来，本次教程采用的模型是商业综合体，体型较大，一般不会去表达一些过于细节的内容，下面来说下模型的基本要求吧！

1.建筑每层设置为一个组件，方便竖向爆炸移动

2.组件内部所有墙、板、柱单独设置成一个组件，方便后面统一修改材质

3.屋面单独设置一个组件，“爆炸”时算一个层级

基础模型准备好后先调整模型的视角，然后处理材质和每层模型之间的距离，为下一步导出底图做准备。

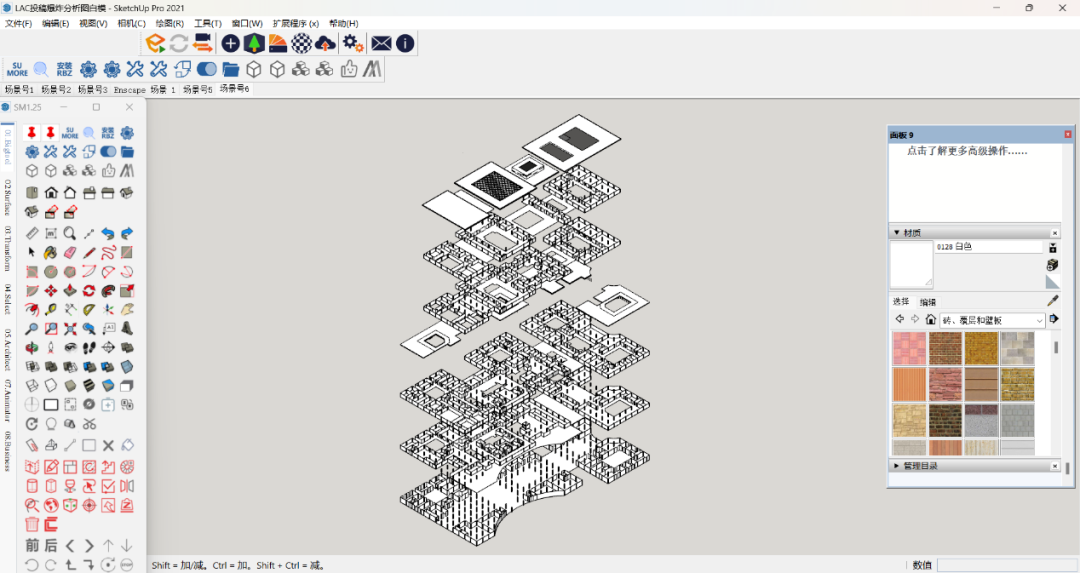

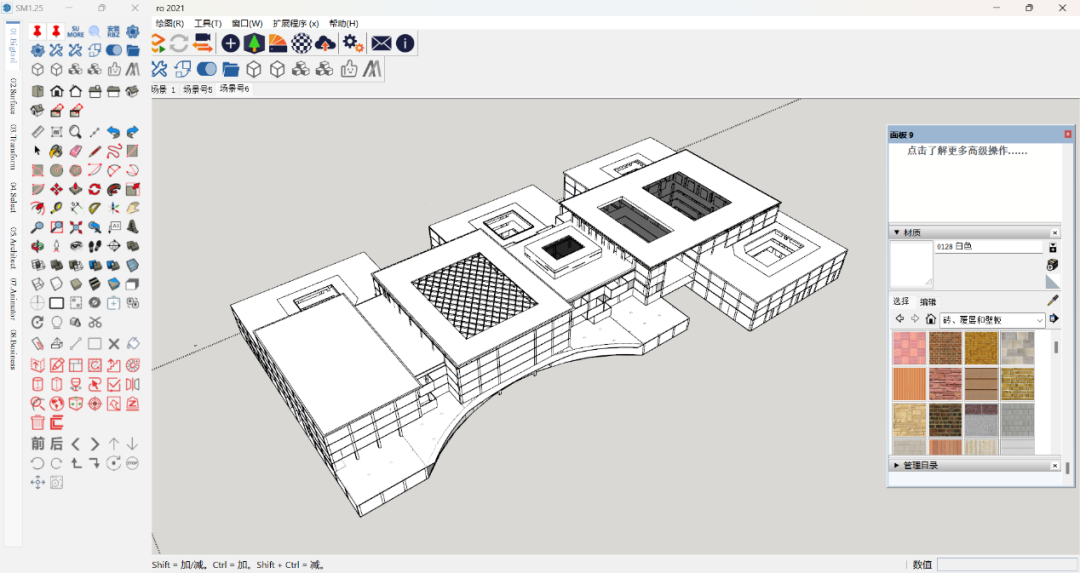

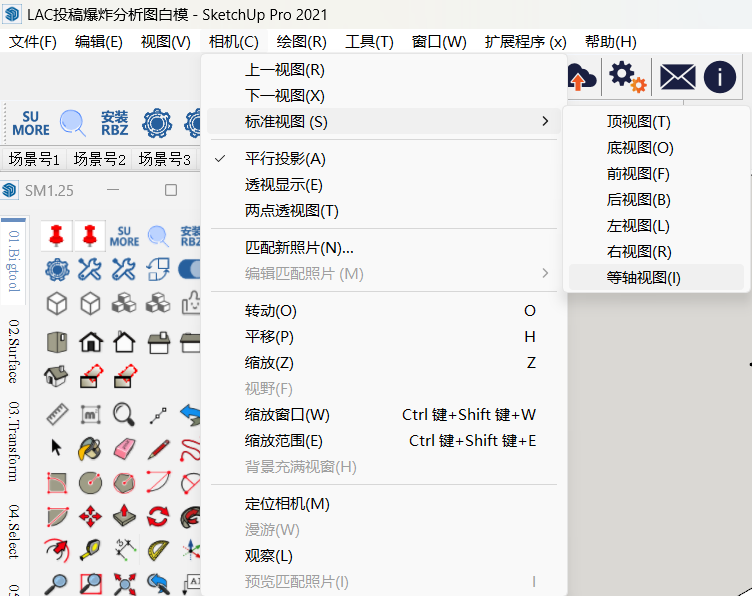

模型视角

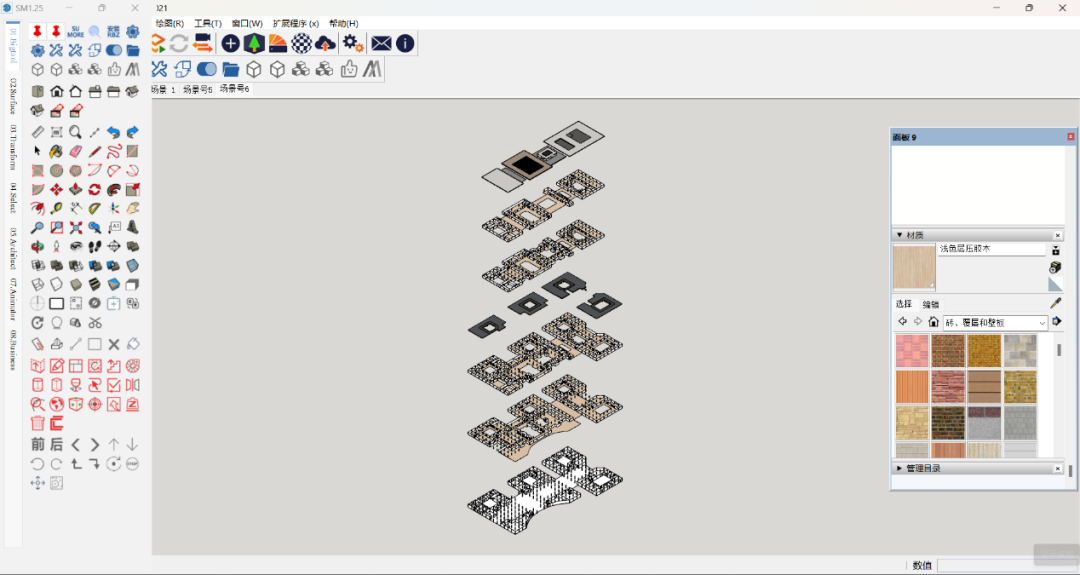

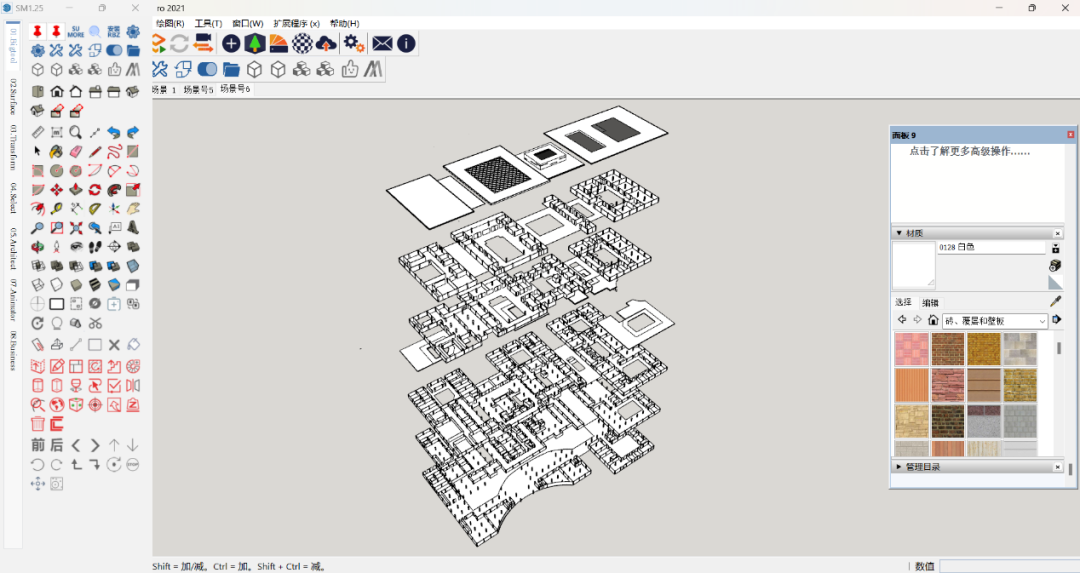

间距调整

依据后期每层直接可能会插入的内容大小以及构图的考量来判断每层之间的间距大小，保证能够清晰的看到每层的内部空间，相互无遮挡，且间距能够方便后期ps一些图标和分析内容。

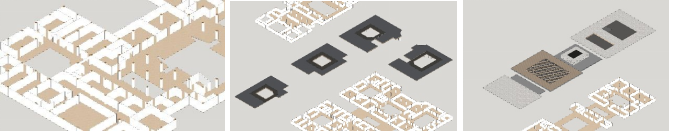

材质处理

所有板是一种材质，墙是一种材质，柱的顶面赋予一种材质（柱顶面和柱身材质不同），屋顶依据实际赋予材质，这样导出材质通道图时墙、板、柱顶面都为一种颜色，方便后期ps一键选区。

底图准备

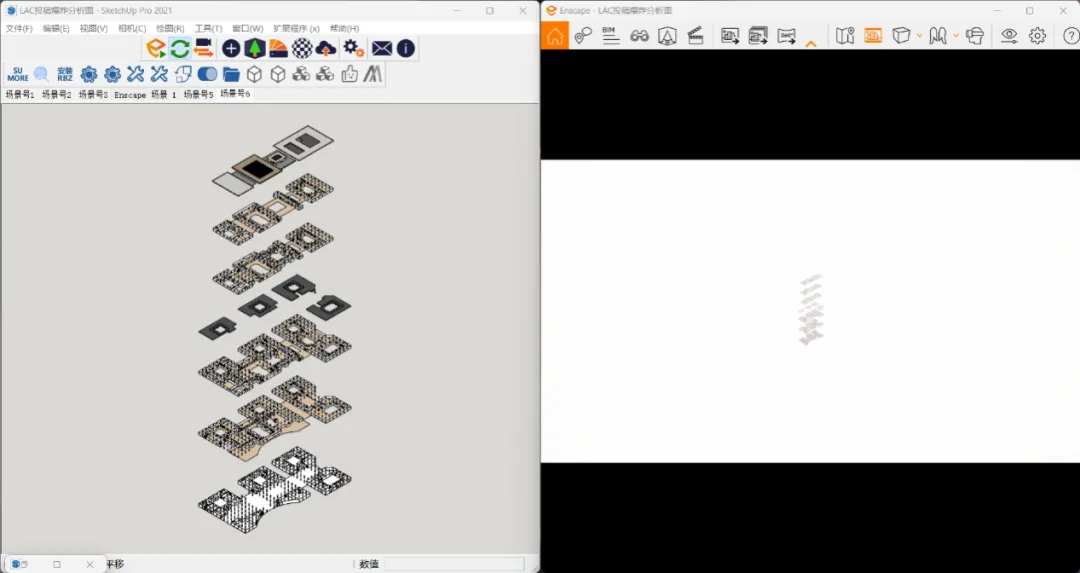

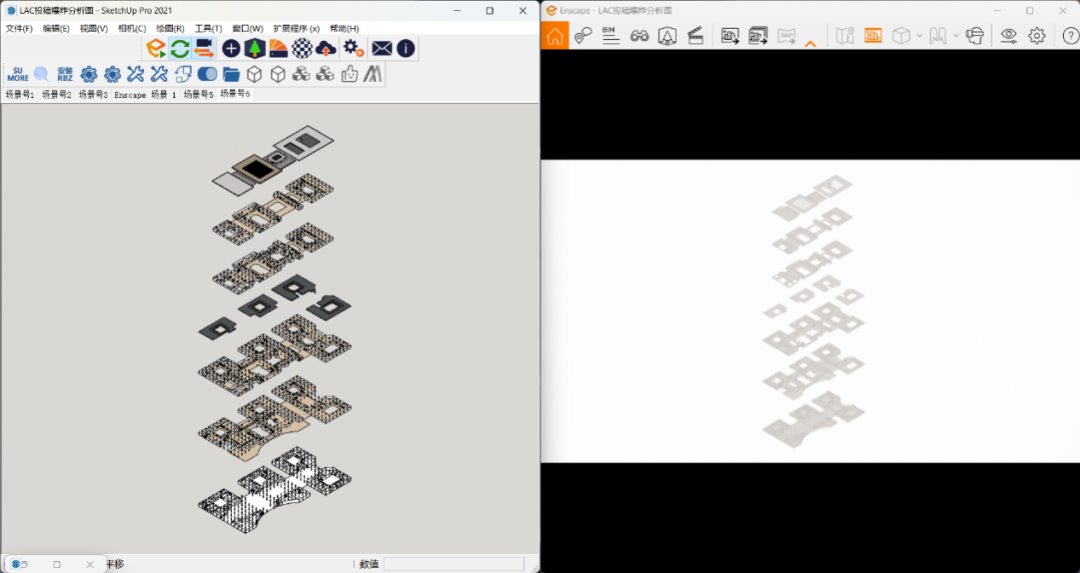

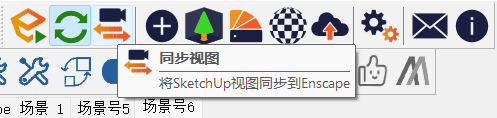

打开ENSCAPE，su中点击同步视图，使得渲染画面同su模型一样也是平行投影等轴视图。

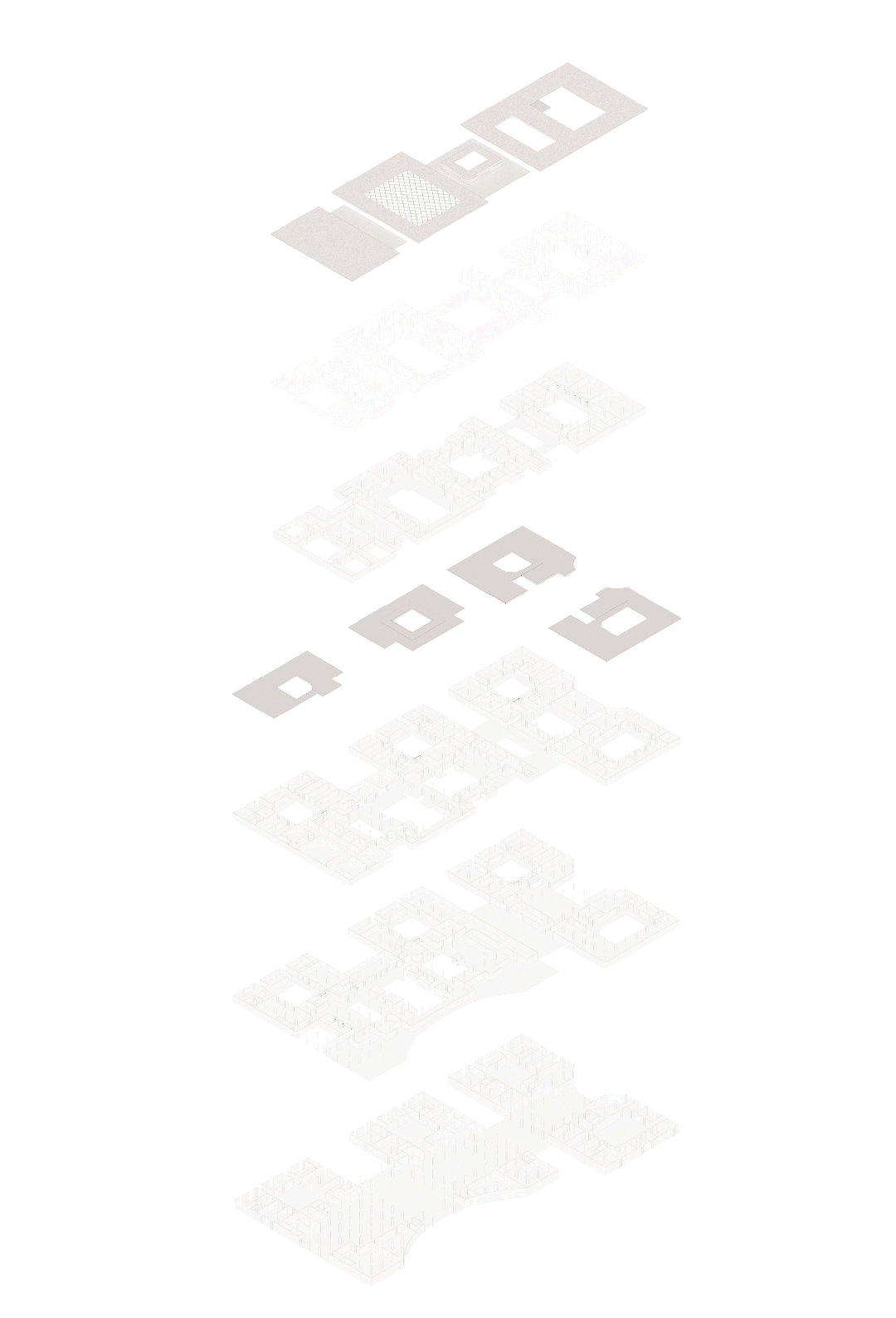

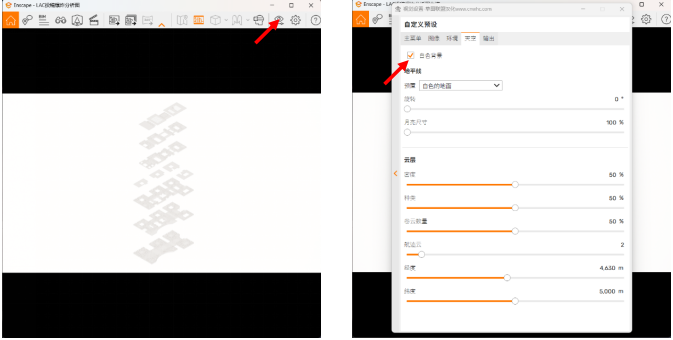

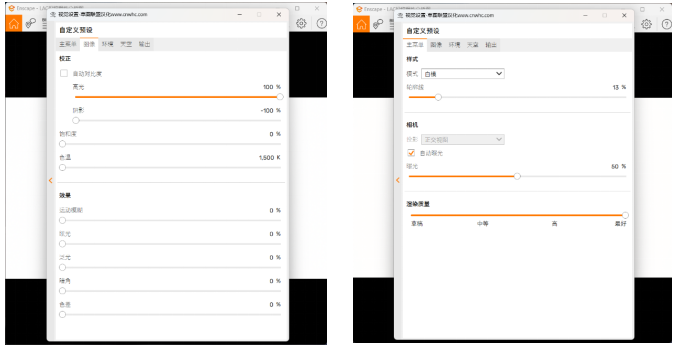

初步调整渲染参数，如曝光、亮度等使得模型尽可能偏向于纯白材质，在天空栏勾选白色背景。

勾选“导出对象ID、材质ID和深度通道图，分辨率为超高清，然后返回渲染页面点击渲染图像。

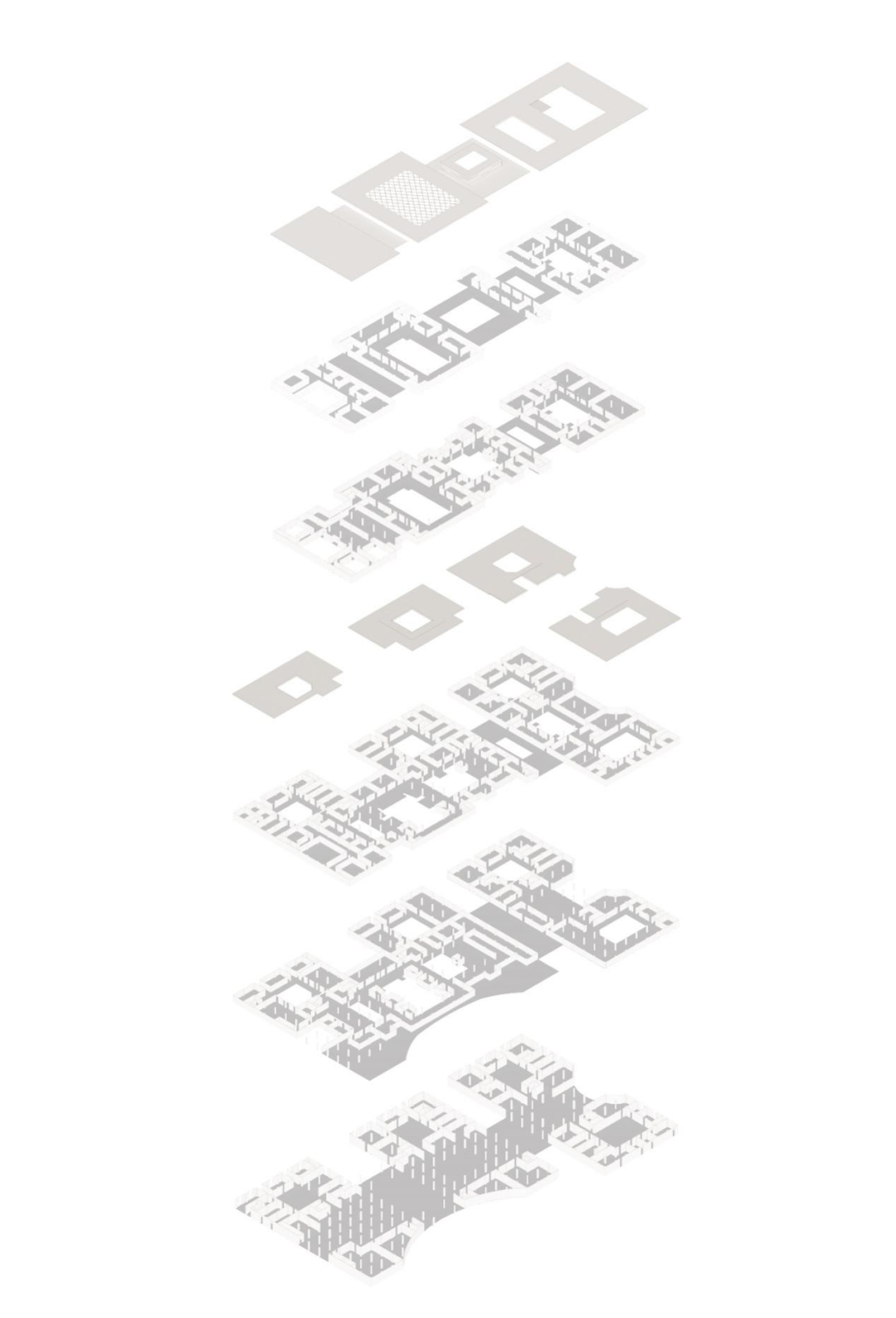

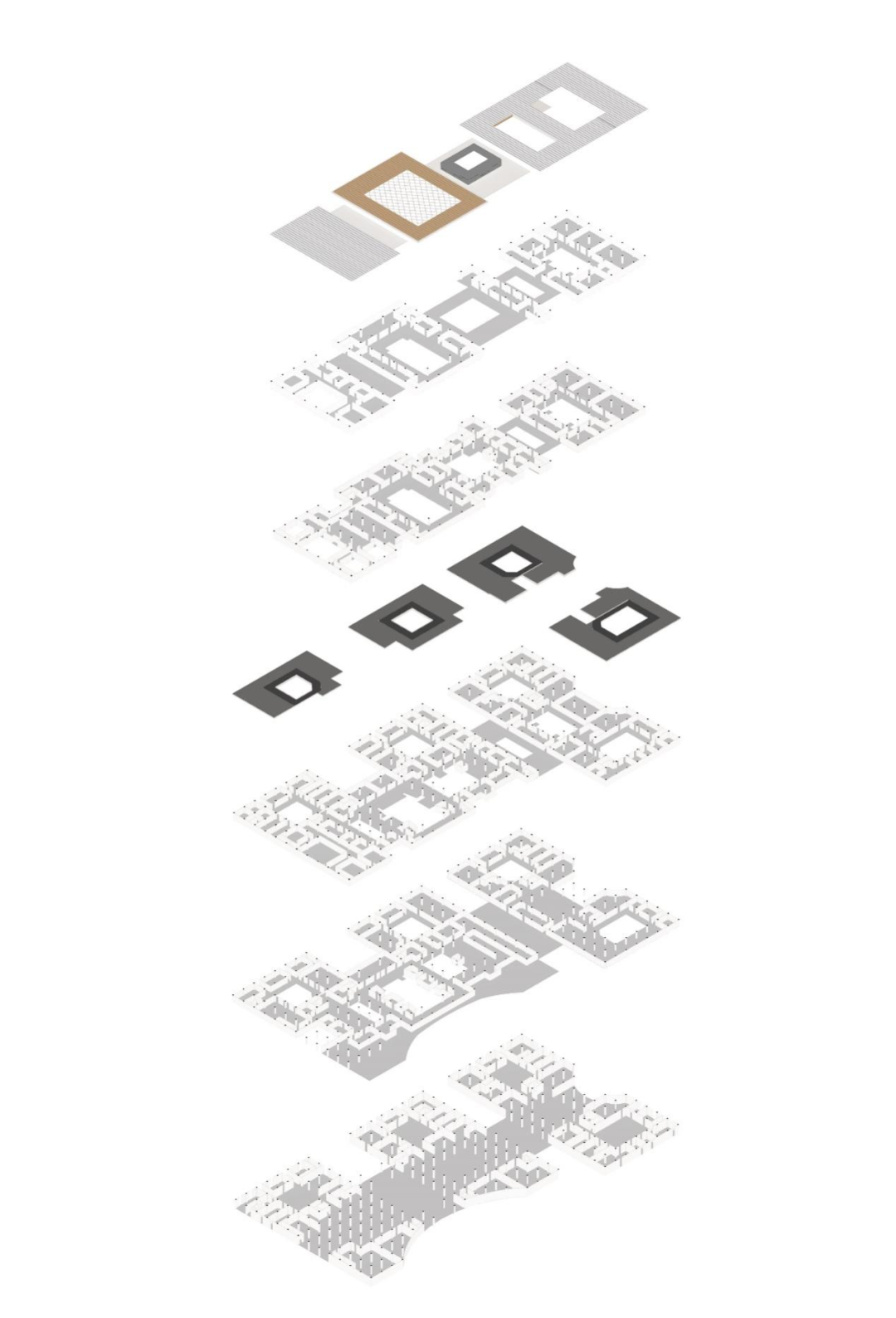

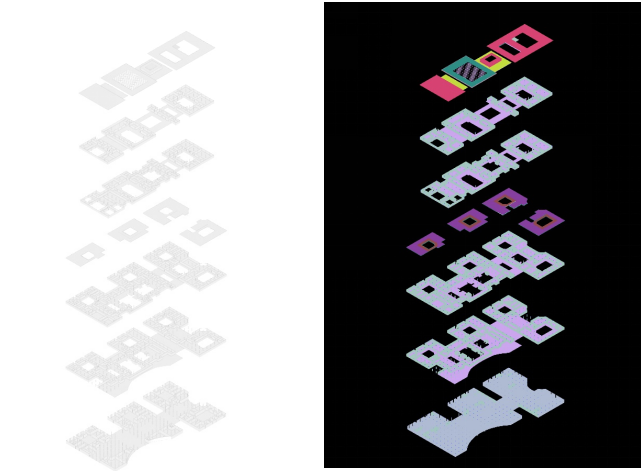

这样就得到了最重要的两个图：白模渲染图、材质通道图。

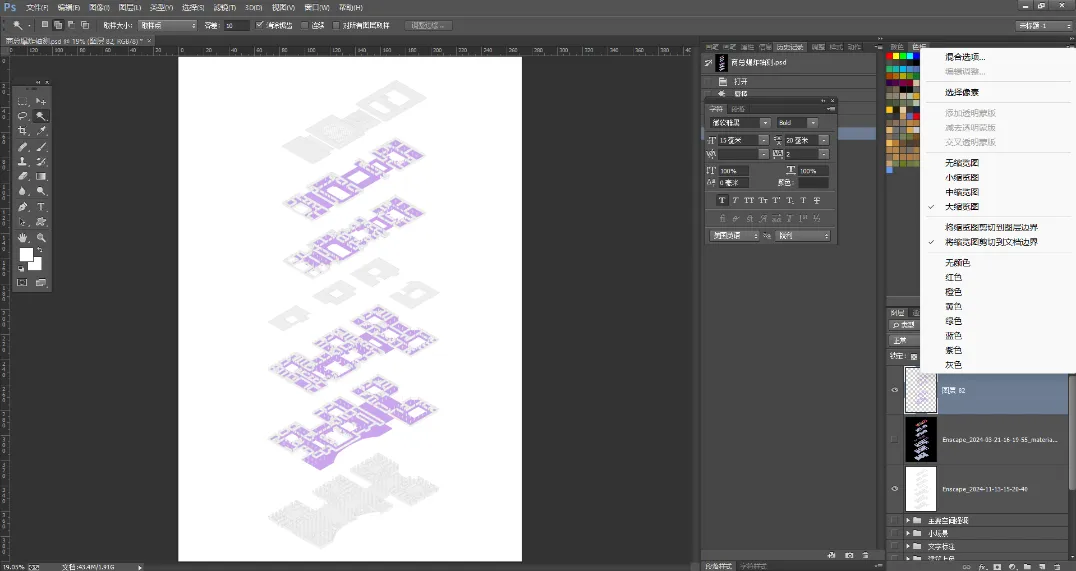

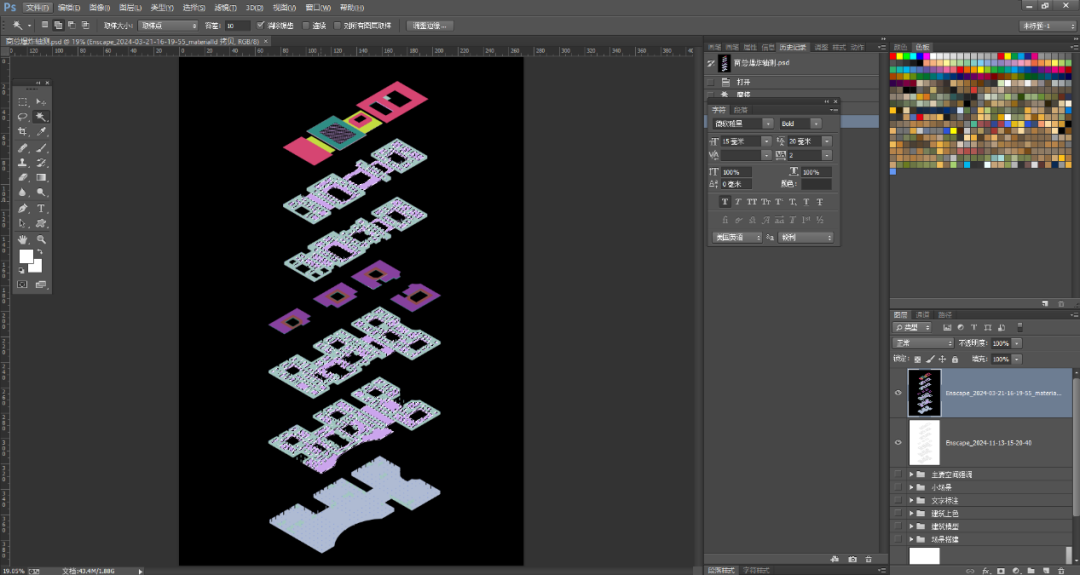

将导出的渲染白模图和通道图导入ps中，利用魔棒根据选中楼板对应颜色，从而选中所有的楼板。

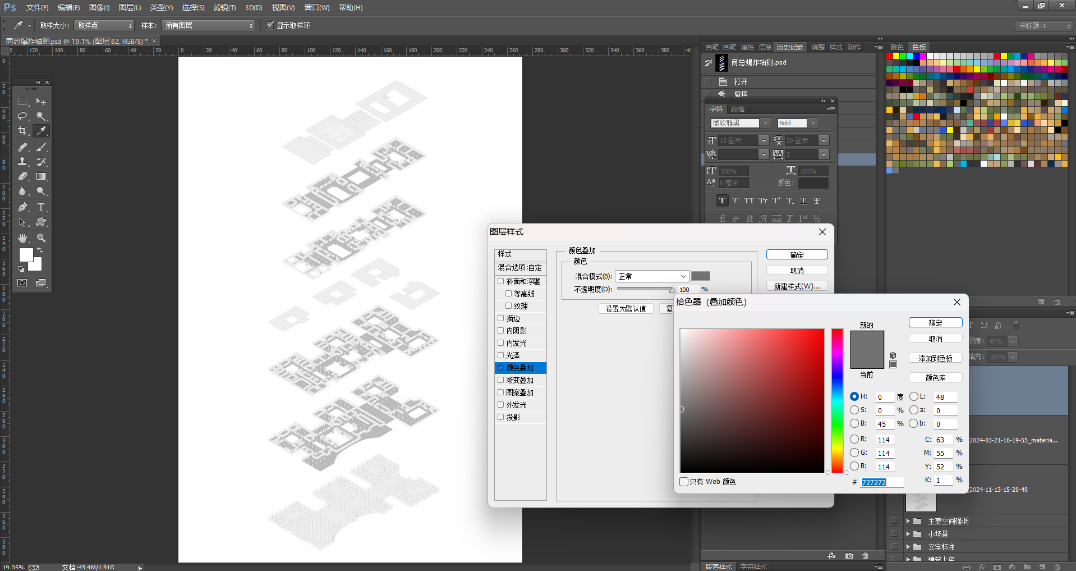

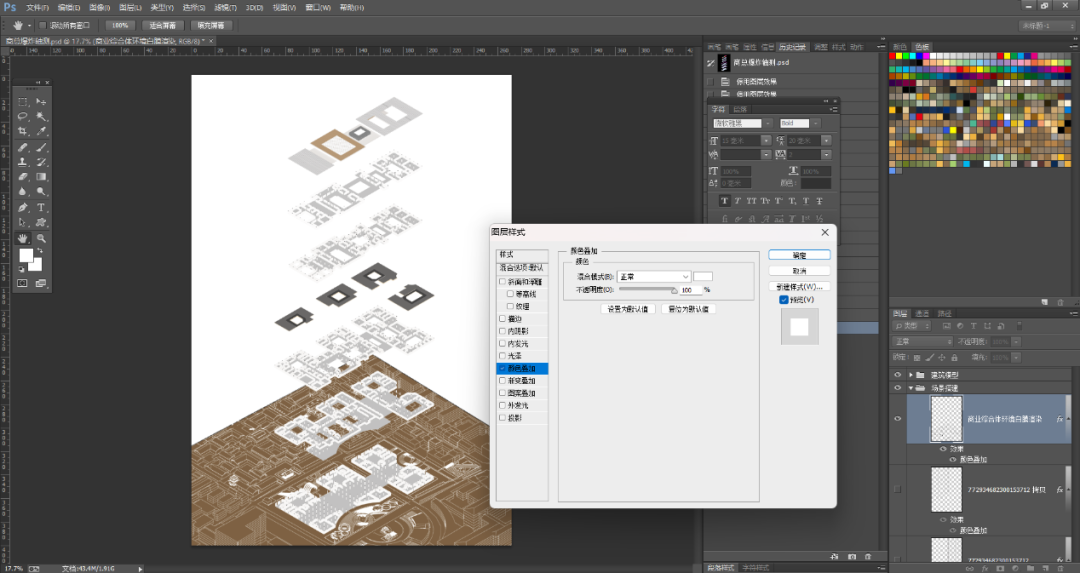

CTRL＋J复制图层，鼠标右击复制图层，关闭通道图层显示，选择混合选项，再点击颜色叠加，给楼板附上一个与主题色相互和谐的颜色，从而清晰的区分板和墙的关系。

同理，通过通道图选中所有的柱子顶面，附于材质颜色，突出柱网关系，再选中屋顶材质附于材质颜色。

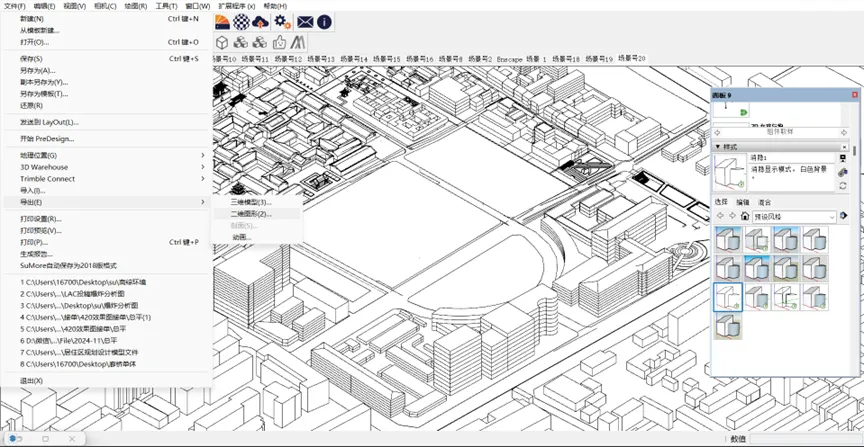

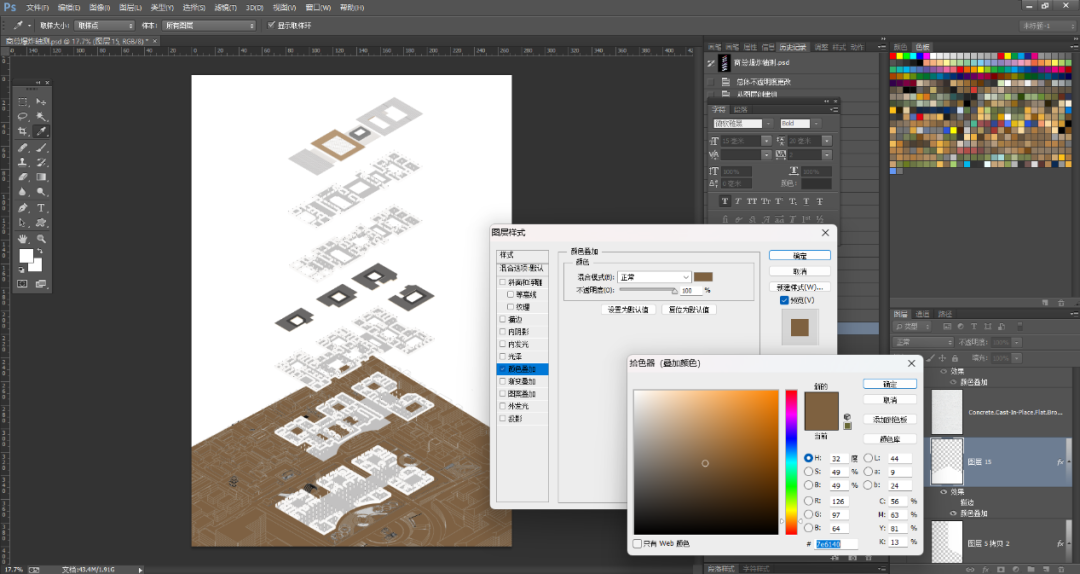

从su中导出建筑周边环境的线稿，导入ps中与建筑一层拼合，用钢笔工具选中地面区域CTRL＋J复制图层，颜色叠加主题色系深色，再通过颜色叠加将线稿图层调为白色。

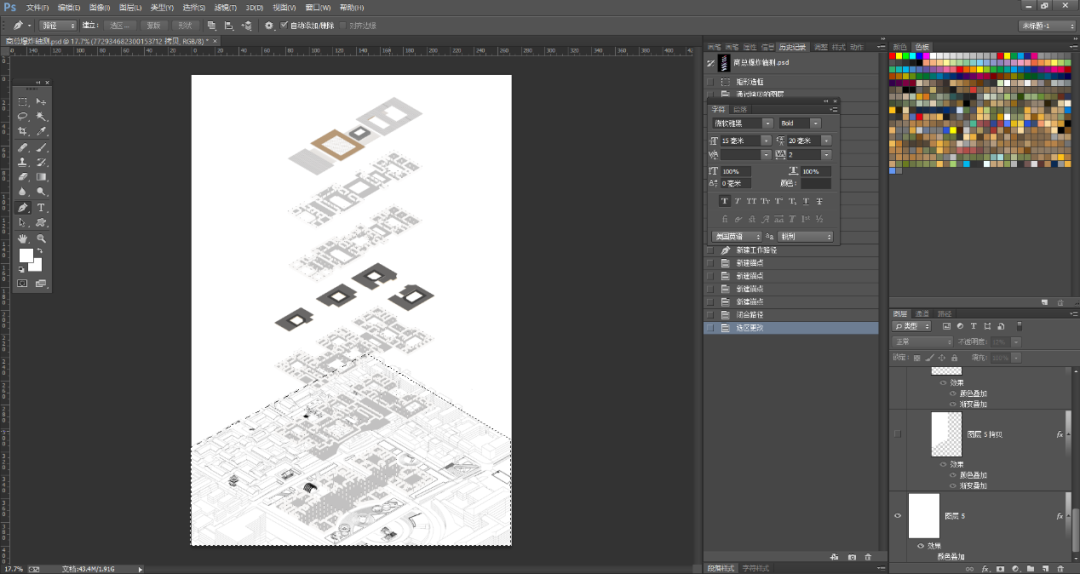

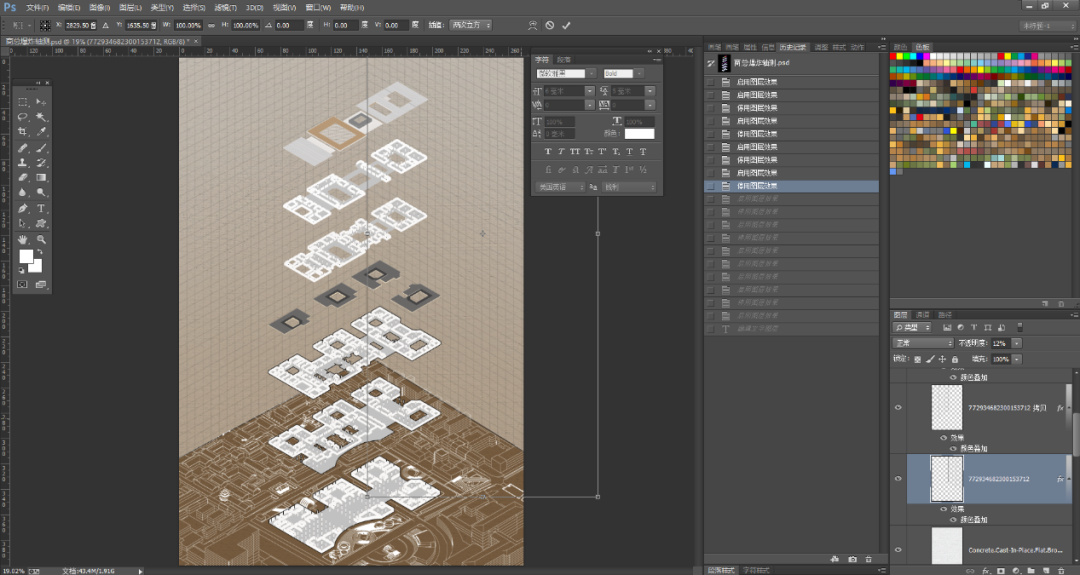

利用类似的办法选中背景图层复制再填充颜色和线稿，CTRL＋t调整背景形状和线稿填充的透视与模型透视一致。

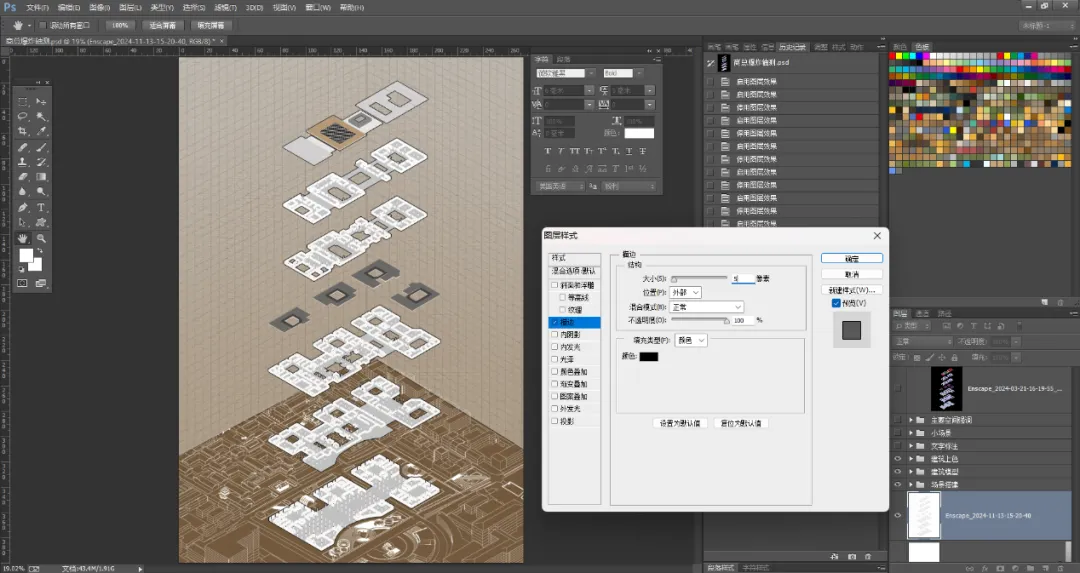

选中渲染白膜图层，右击图层点击混合选项，点击描边，让模型轮廓有较合适粗度的描边，从而突出建筑部分，与背景拉开关系。

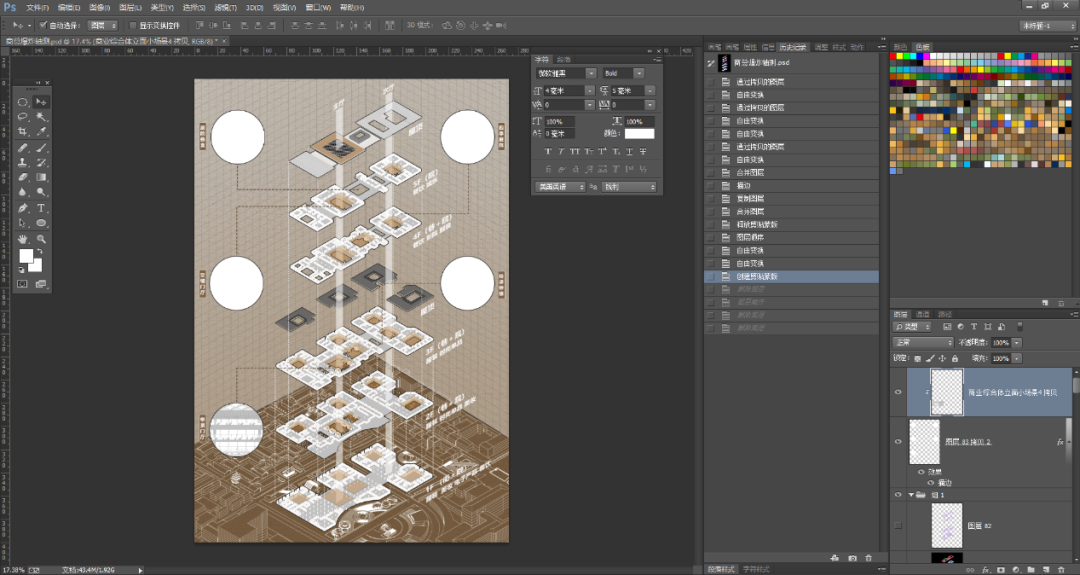

标注建筑每层的功能和空间形态，CTRL＋t调整文字透视与模型一致。

利用主题色系的亮色对每层的节点空间部分进行叠加半透明色块进行强调，再用半透明白色竖条贯穿通高空间或主要建筑空间表达主要节点空间。

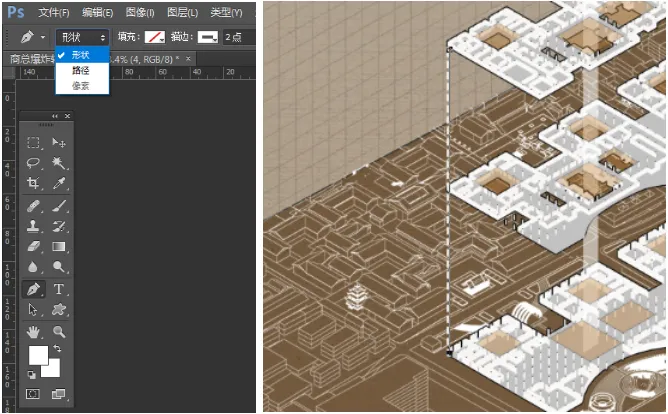

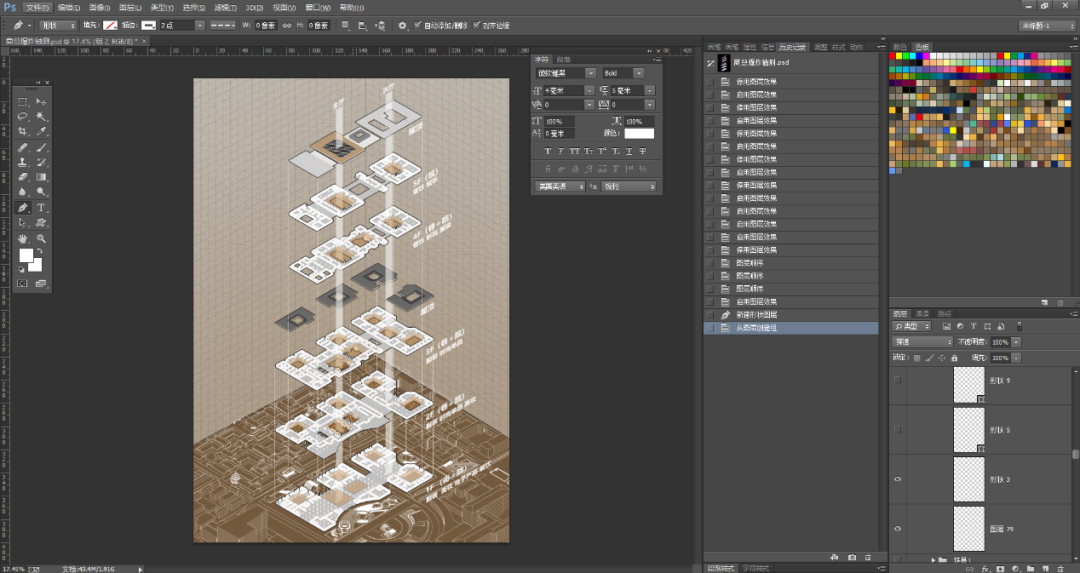

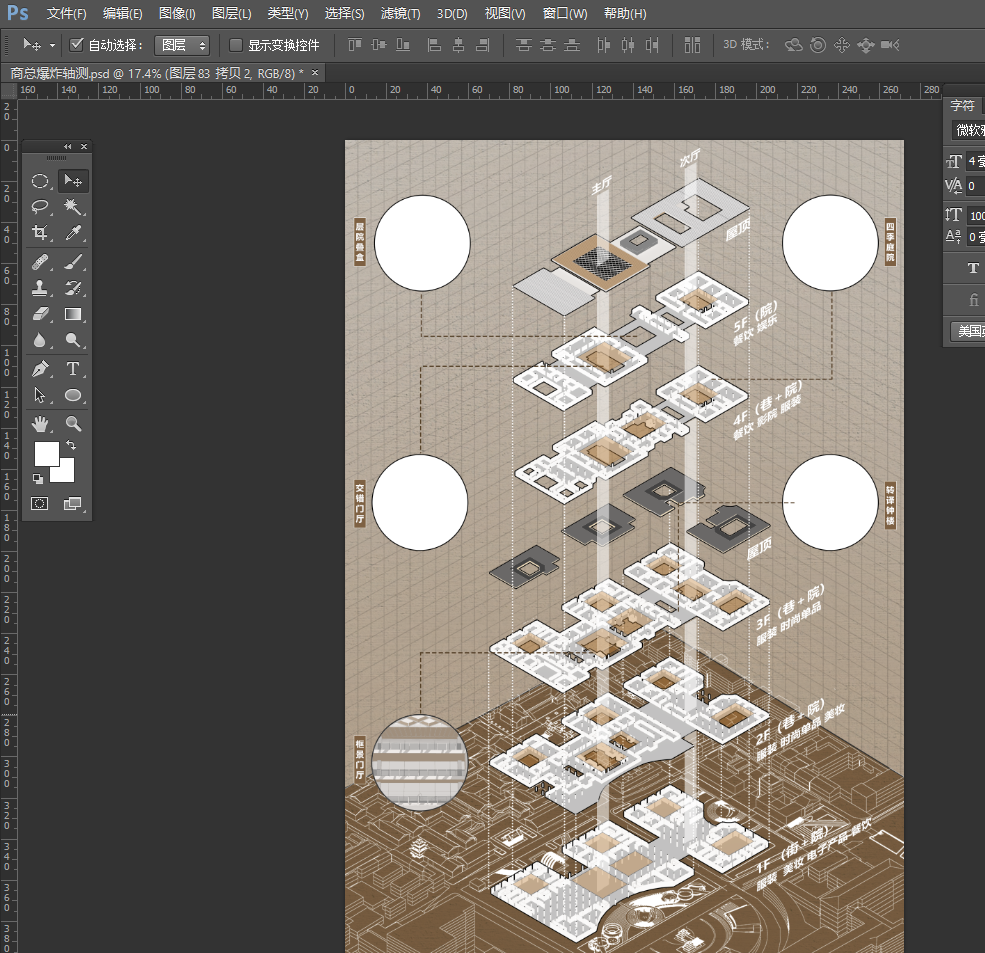

点击钢笔工具，勾选形状，设置线条参数为白色虚线，粗细合适即可，然后依次划线将建筑每层轮廓上下对应起来。

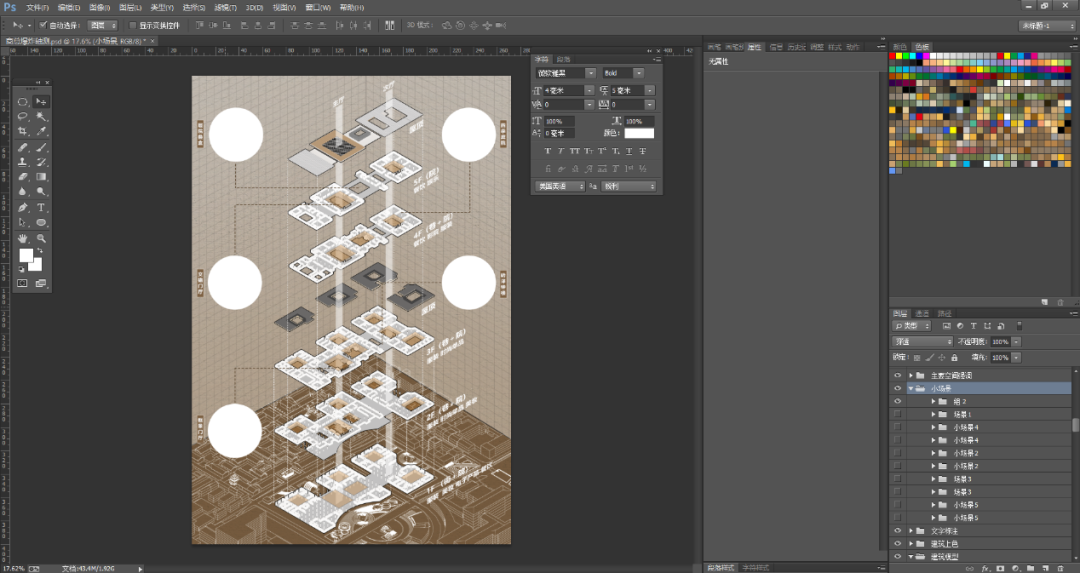

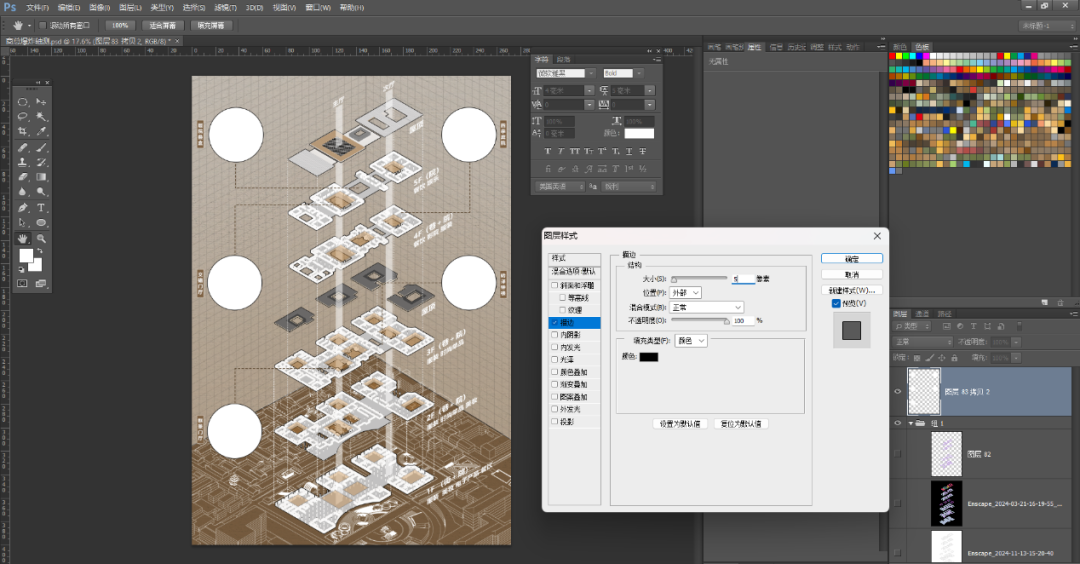

再次利用钢笔工具画深色粗虚线引出节点空间，引线一端是节点位置，另一端先创建圆形白色图层，点击白色圆形图层进行描边处理。

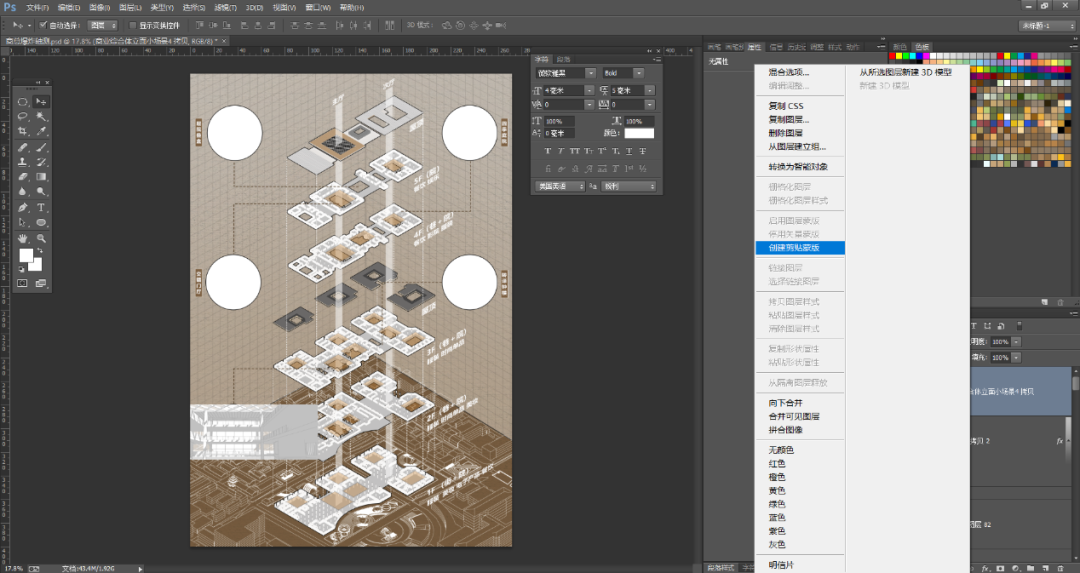

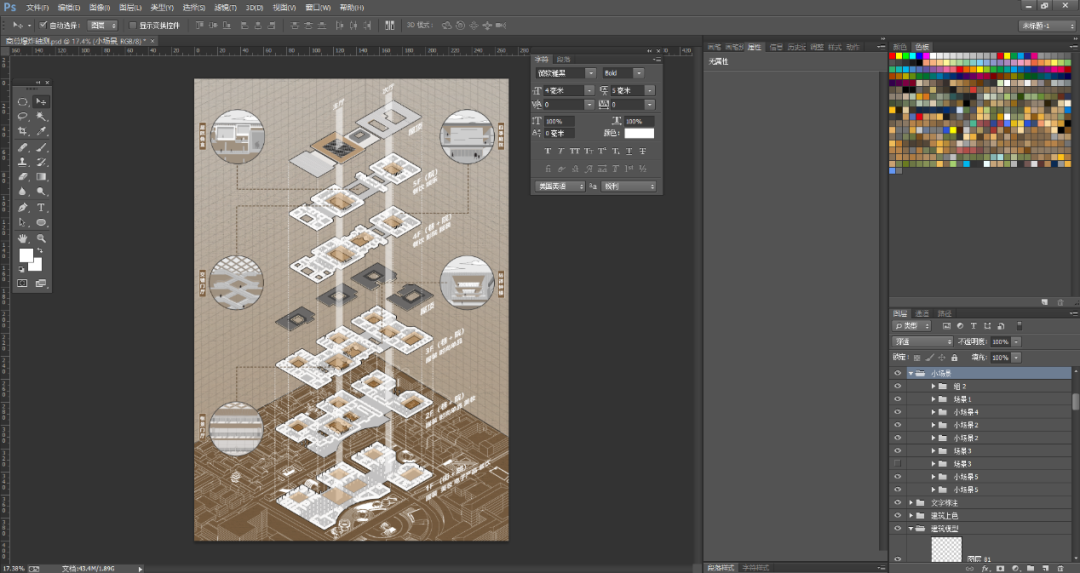

将su中导出的节点透视图导入到PS中置于白色圆形图层上方，右击透视图图层，选择创建剪切蒙版，这样透视图就附着于圆形内了，再进一步给透视图上色调整细节就可以了，依次按照同样方法完成所有节点透视图。

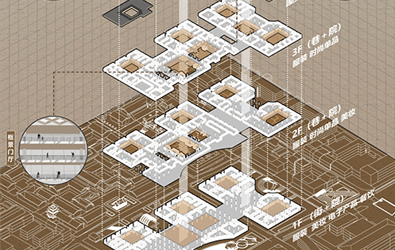

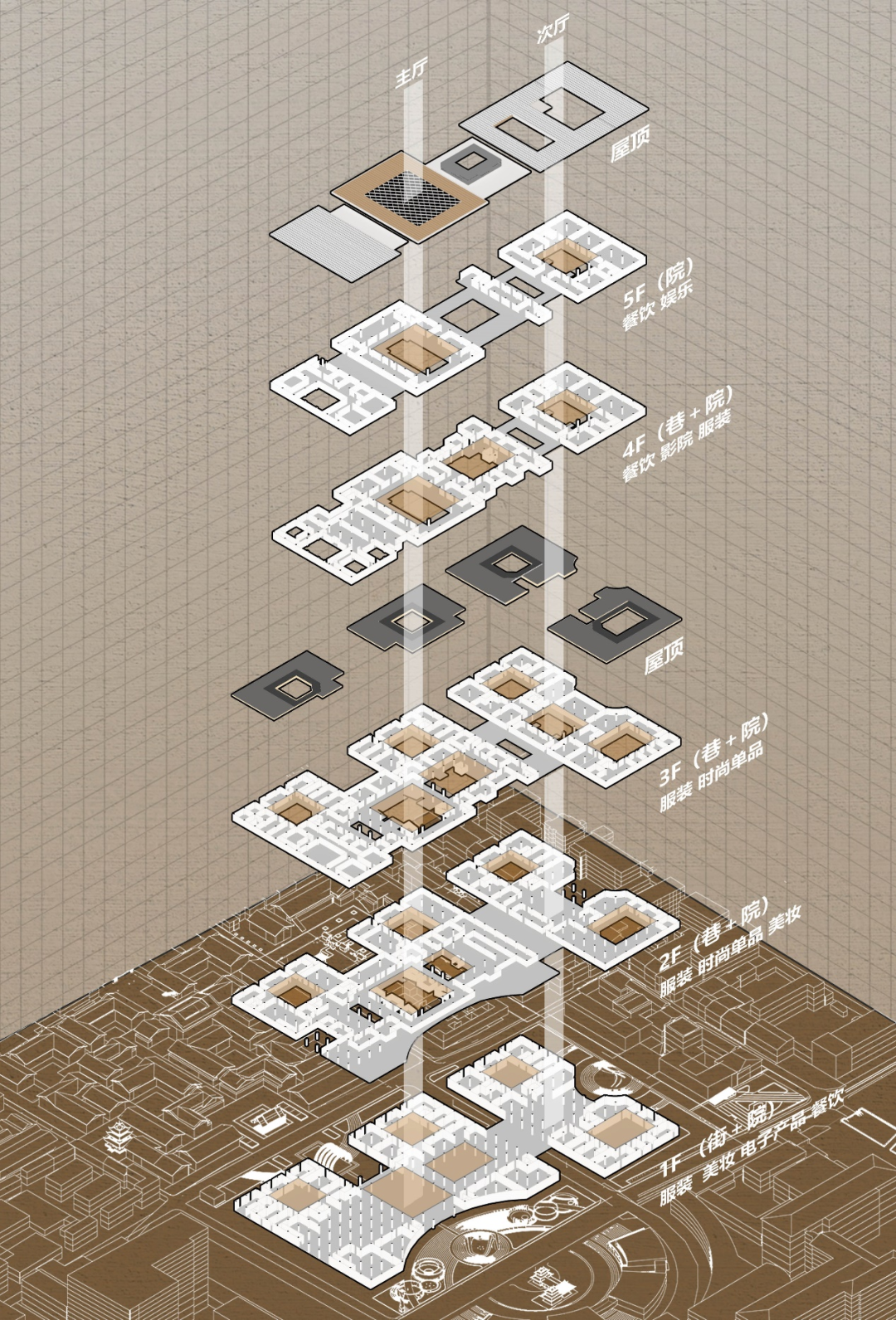

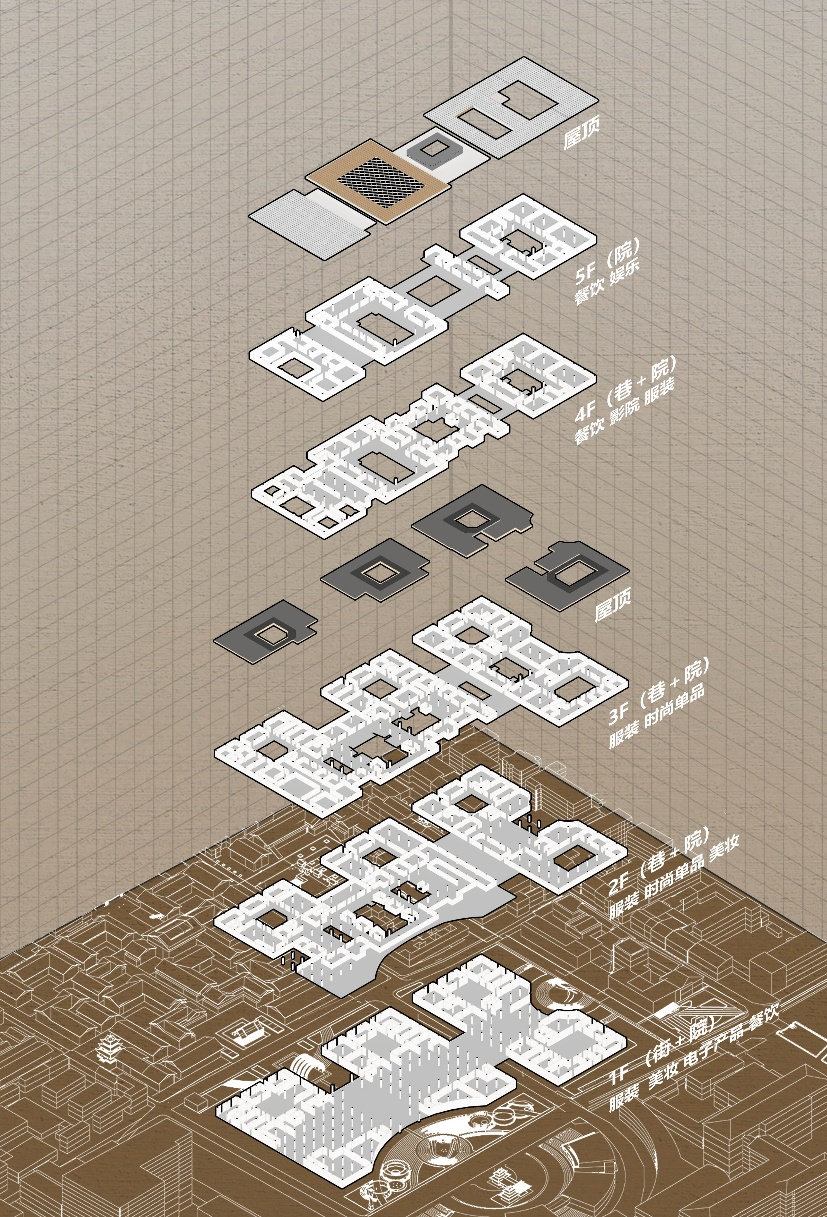

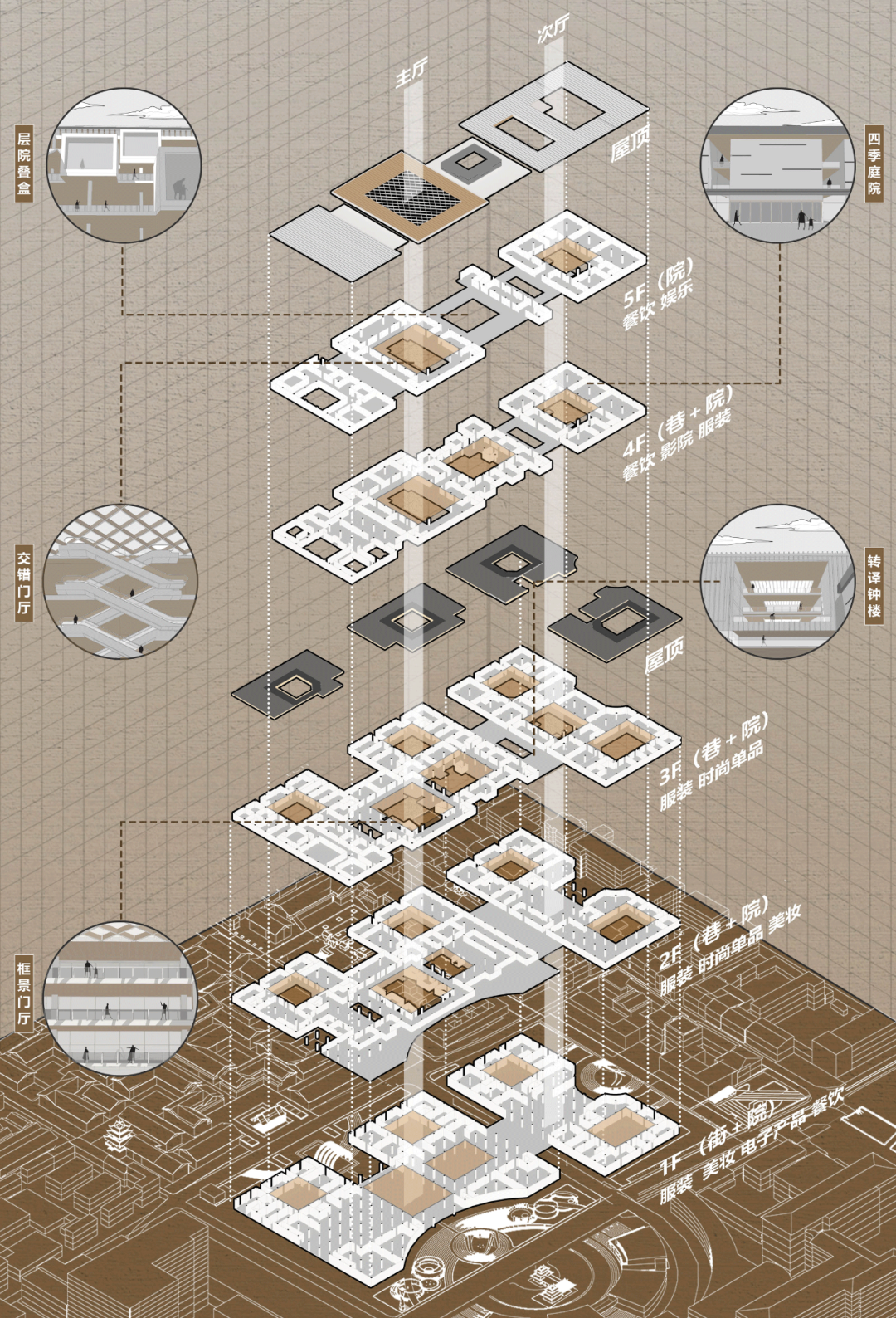

最终效果图
