制图教室丨剖轴侧+爆炸图，表达设计简直赢麻了！

叮叮叮！制图教室喊你上课啦~还是每周一，熟悉的时间，熟悉的配方，制图教室与大家如期相会。

众所周知，每一套设计图纸都需要那么一两张表达内部空间、流线设计的图纸，这时候，剖轴侧就起到了主角的作用。而把剖轴侧和爆炸图结合一下，在表达这块儿简直就是赢麻了！

不信请看本期教程~

场地选址位于有独特的江南风韵的江苏昆山，在这里设计一个公交场站综合体——即结合了公交场，酒店，公寓，商业等功能的公交上盖。珠江中路公交车站位于市中心繁华路段，作为公交地铁换乘综合体承载大量上班族通勤需求和当地居民的起居生活和旅客的一站式出行，不仅需提供便利智慧的出行方式，还需满足不同人群的购物，休闲等生活需求。

因此，我们将继续延续昆山公交的总体设计策略，将江南风韵，公交车场，人群需求，智慧节能作为我们的设计出发点，抓住当地的传统江南风韵，以人群多样化个性化的共享需求为出发点，围绕当地着力打造方便快捷的交通方式，通过智慧自动，节能绿色的方式，改变原有车场模式，解放城市空间，创造丰富商业集市，满足多样需求，重焕传统水乡活力。

我们采用向河岸取景的山地退台式公寓，以东南西北四个角作为主要核心筒结构支撑，采用三面桁架和中心退台式桁架满足结构合理性，利用桁架往下吊挂功能空间盒子，往上搭建盒子。在江南风韵的延续下，我们将桥梁和廊道设计延续于我们的建筑中，在商业部分创造大量视线良好的廊道，屋顶采用层层退台的坡屋顶，与传统江南建筑进行呼应，作为社区共享空间，屋顶下创造了大量楼梯廊道，创造共享社区空间。

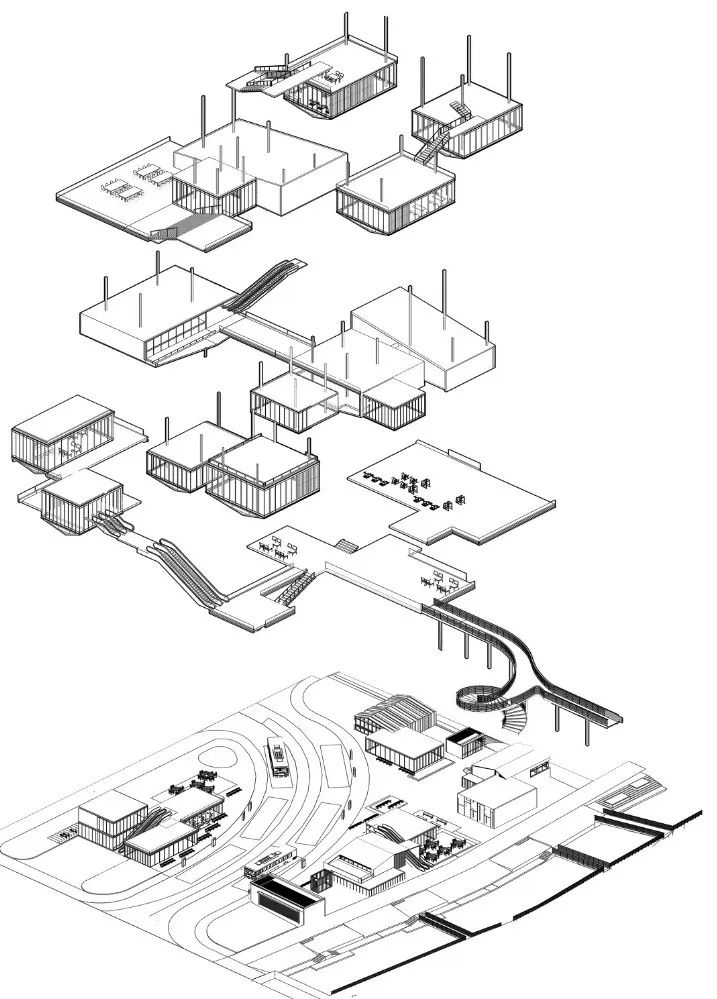

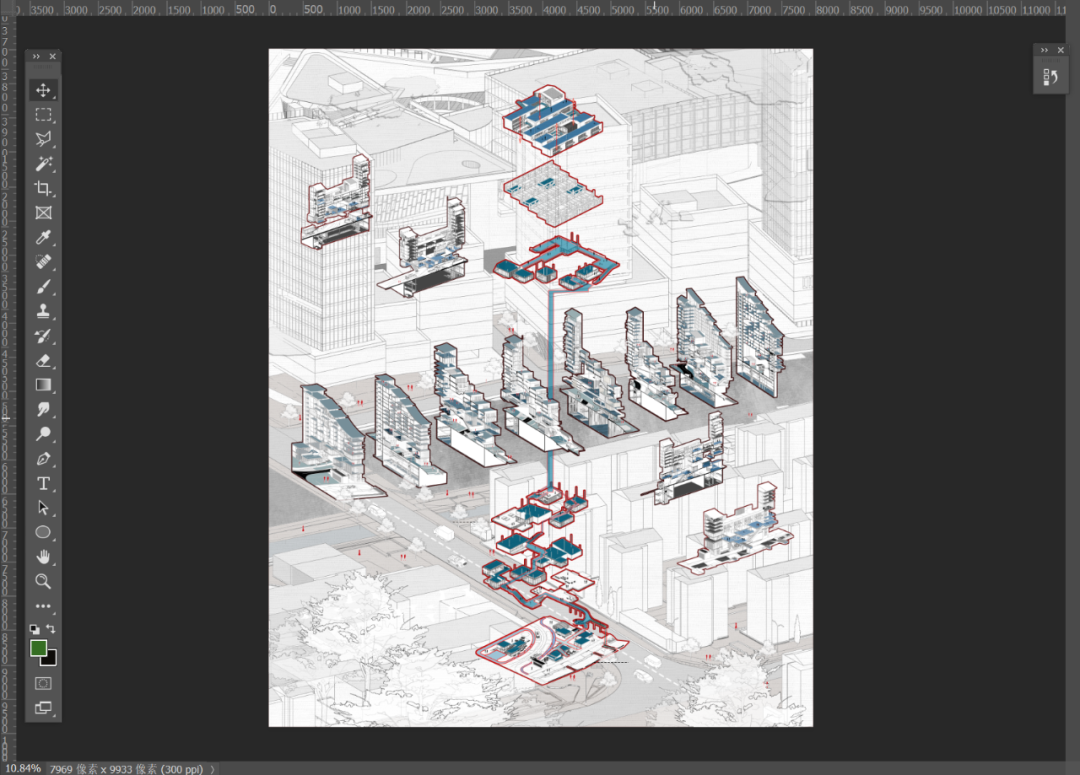

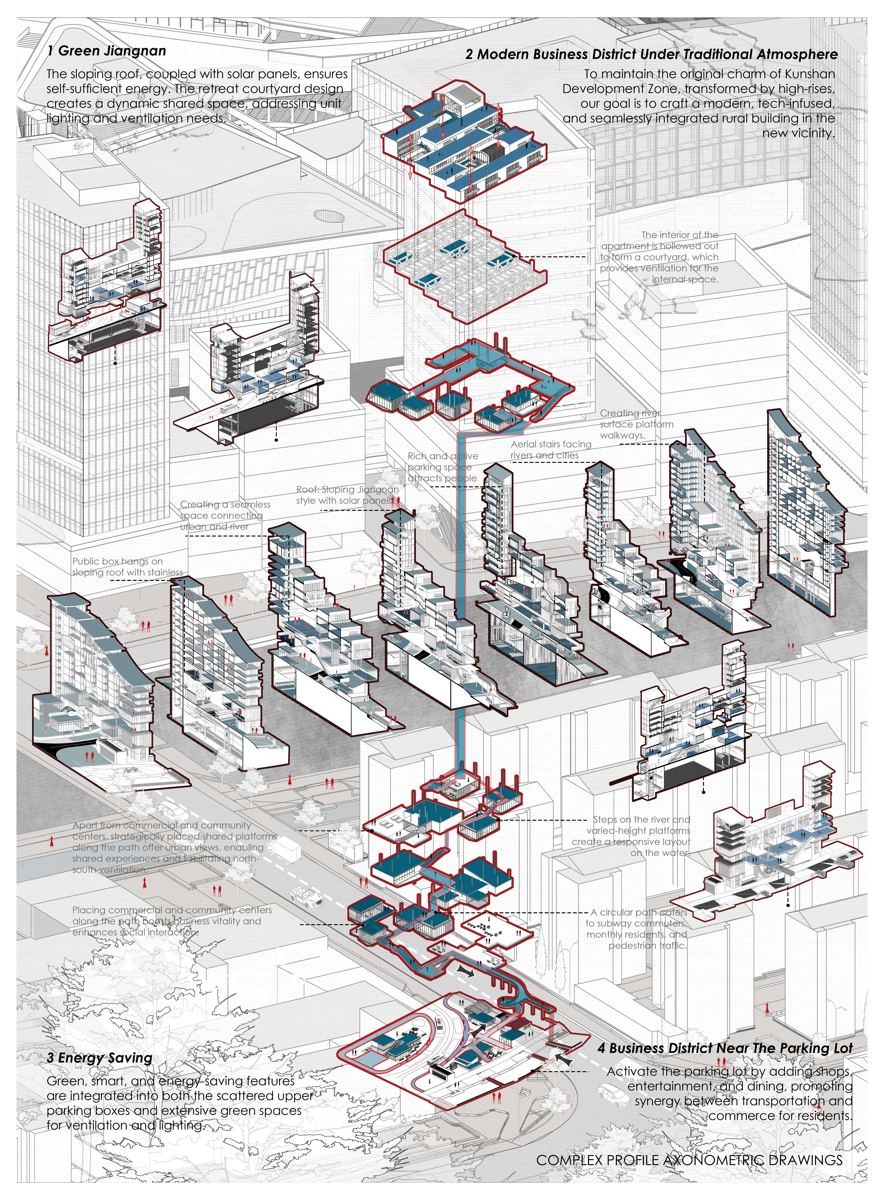

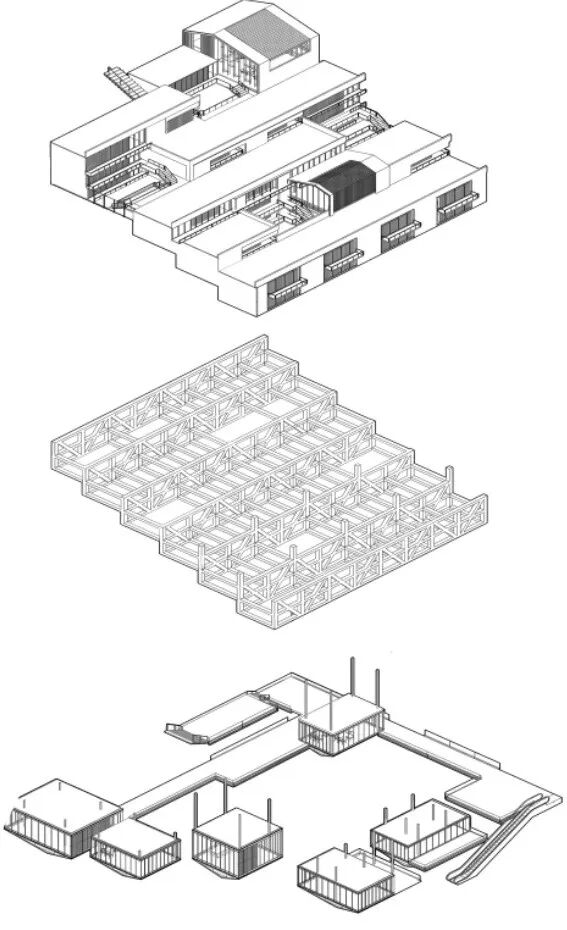

这张全方位角度的剖面轴测爆炸图，体现了整个建筑的空间构成和变化，从中不仅可以看见垂直交通分析，也可以看到剖面的流动变化性。对于表达建筑的丰富度很有帮助。

SU导出图纸

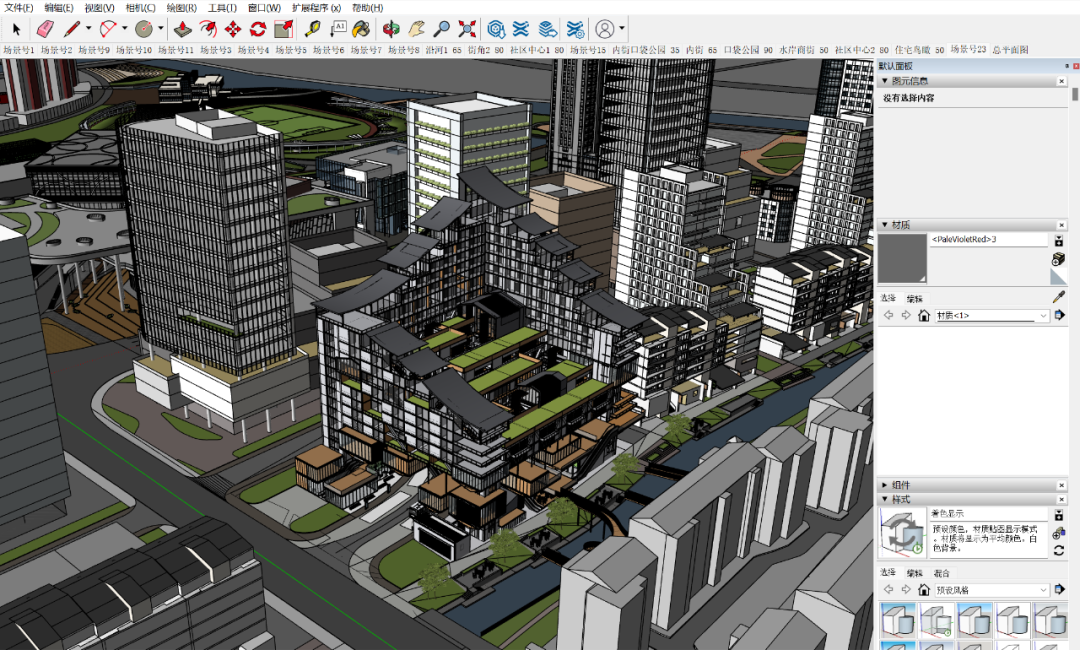

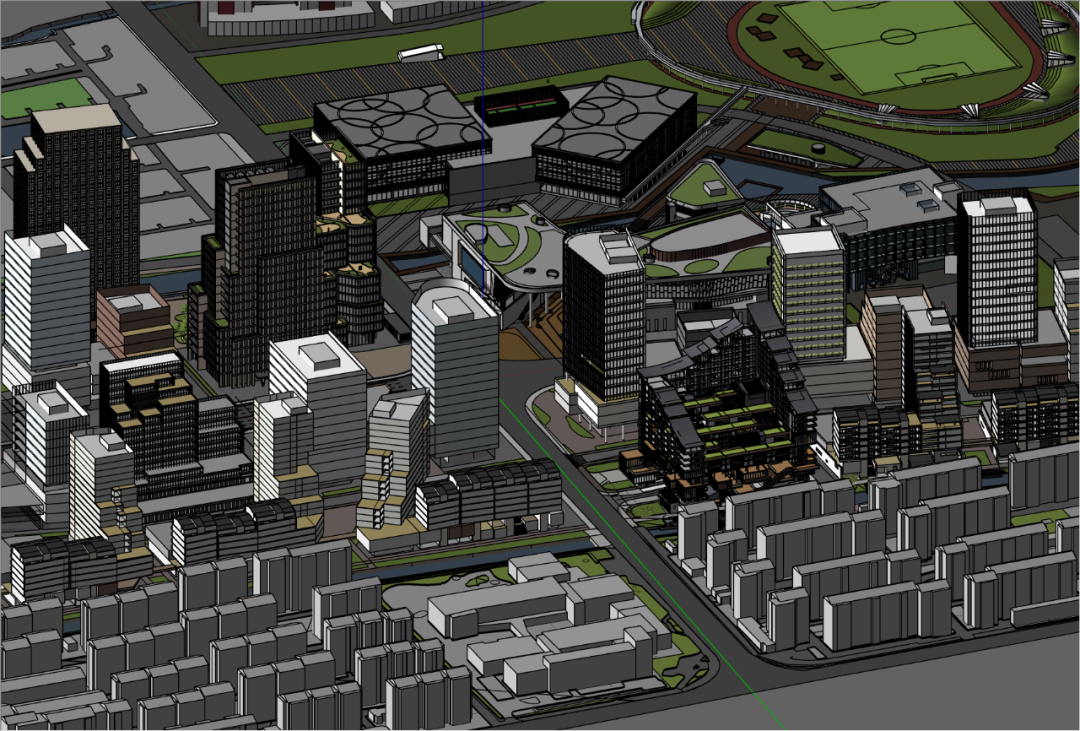

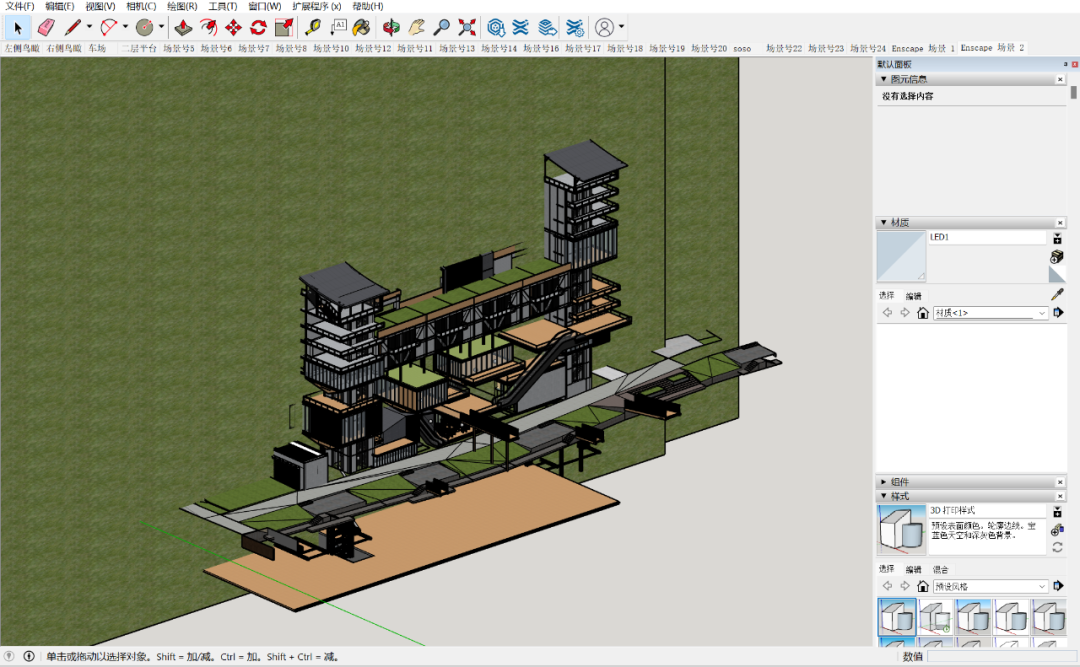

首先我们先打开已经建立好的su模型，思考这一张图应该要如何表达。我认为我的建筑剖面很有特点，不同方向，不同位置的剖面效果都是不同的，所以我想做一个炸开的剖面轴测效果，让阅读者可以看到我剖面的丰富变化。

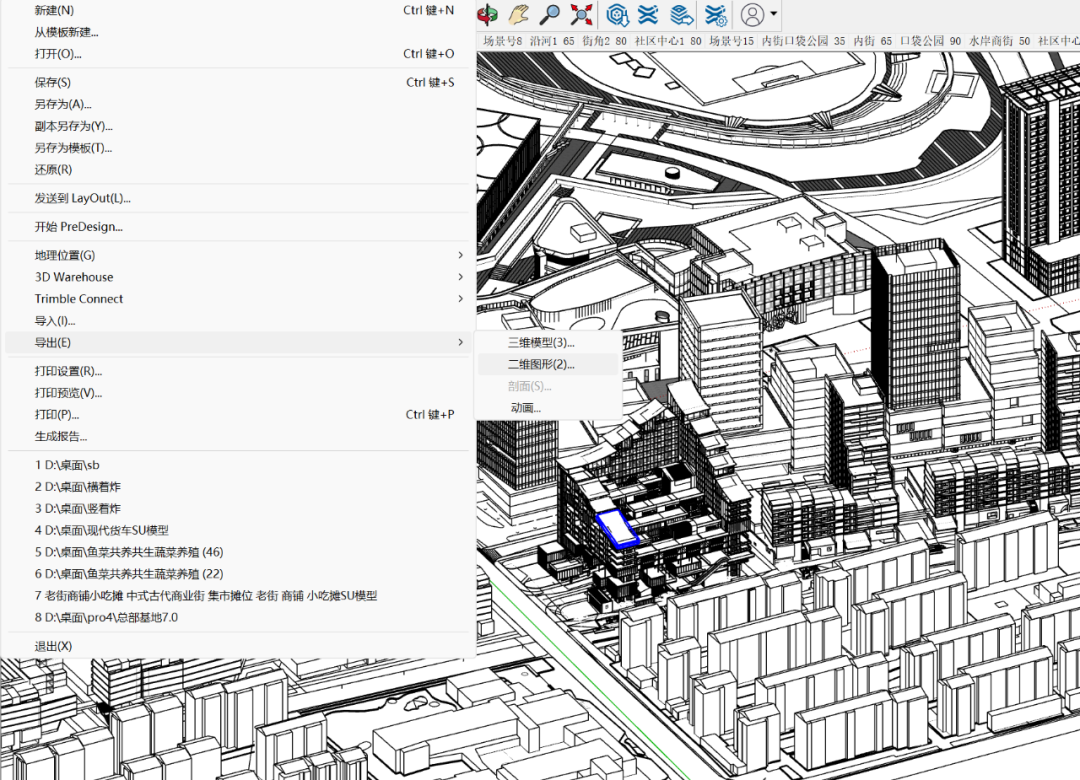

其次，在垂直交通方向上，我设计了从底层车场——商业盒子——退台酒店的功能变化，于是我也打算做一个垂直方向的爆炸图——那么这张图就是一个以不同方向爆炸来体现设计深度的效果图。打开我们的模型，用剖切面找到几个效果好的剖面。

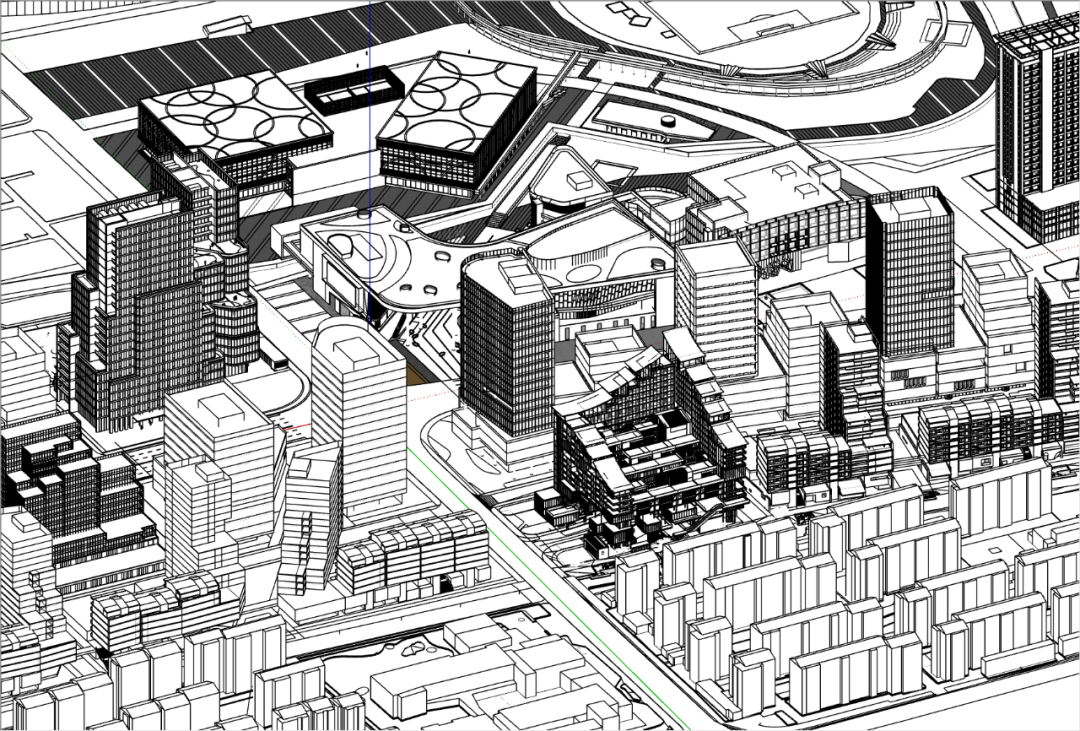

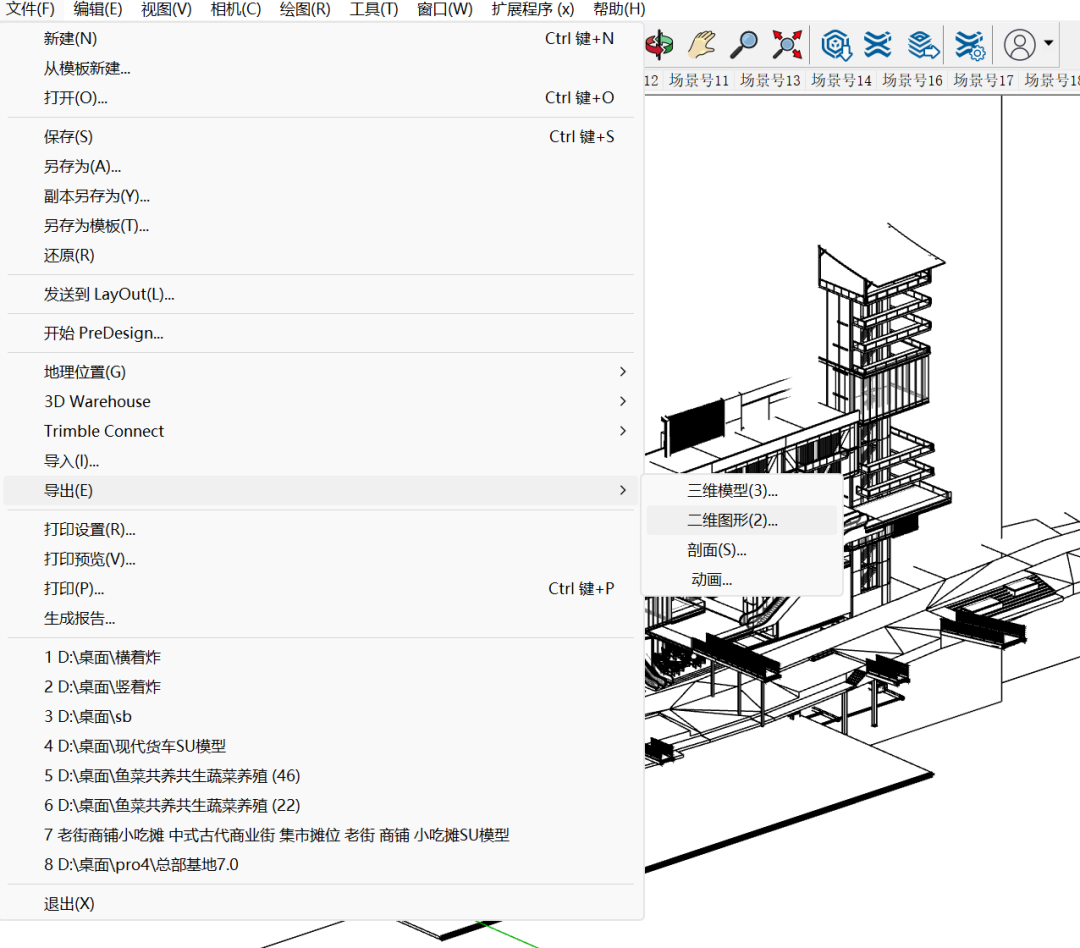

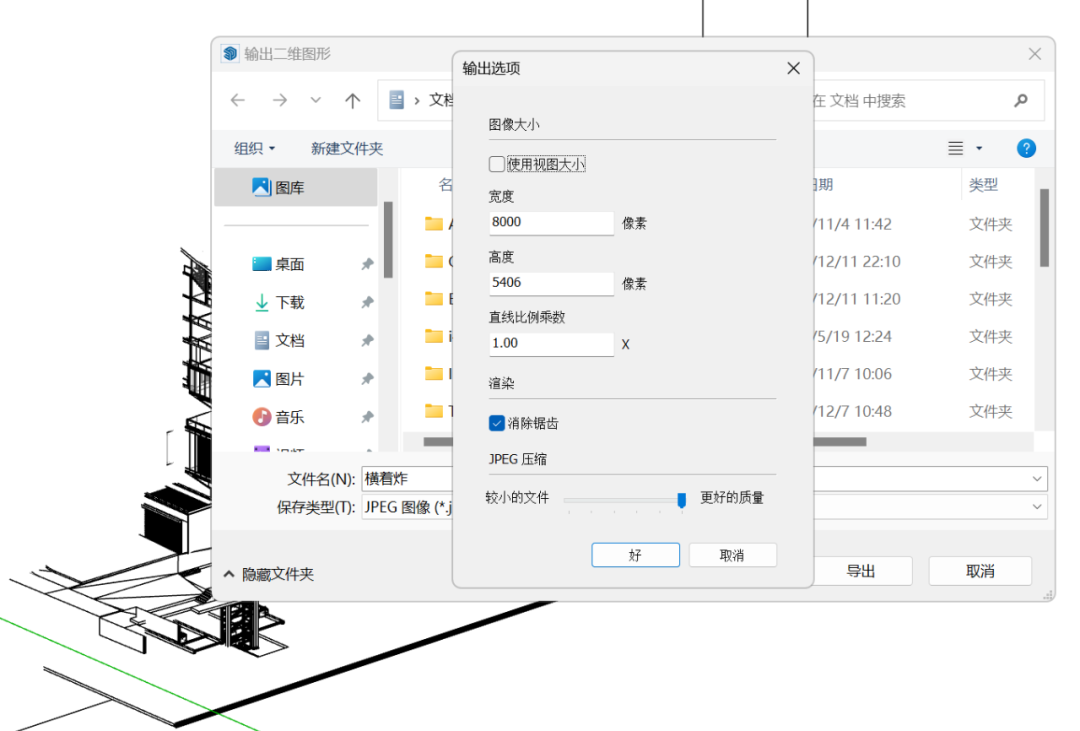

调整为消隐模式，由于这张图的细节要求不高，重点在于表达整体的效果，所以没有必要导出特别详细的cad线稿，直接选择打印导出pdf即可。

固定好轴测的角度，保证每一次导出的图角度都一致即可。

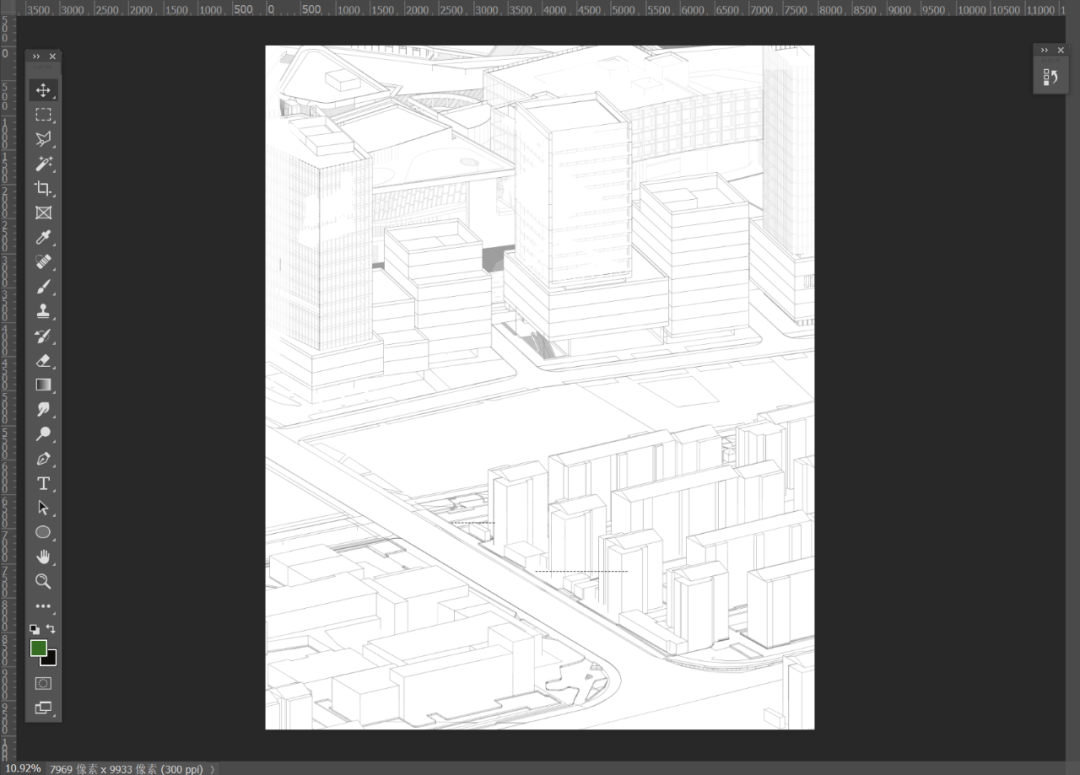

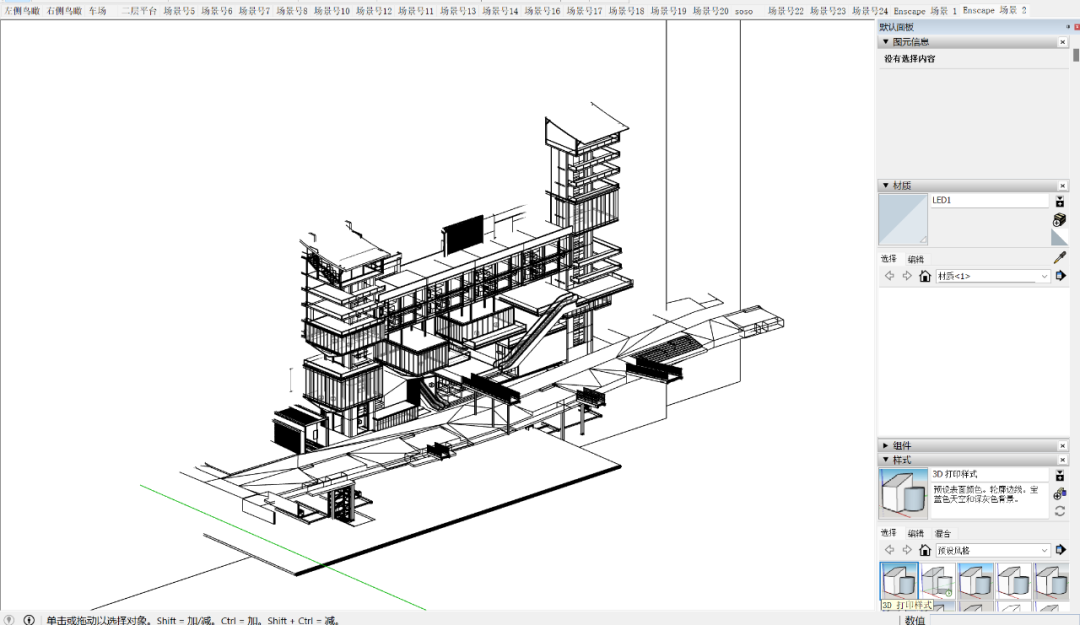

同理调整模型和剖切面，导出所有需要的线稿之后进入ps进行处理。

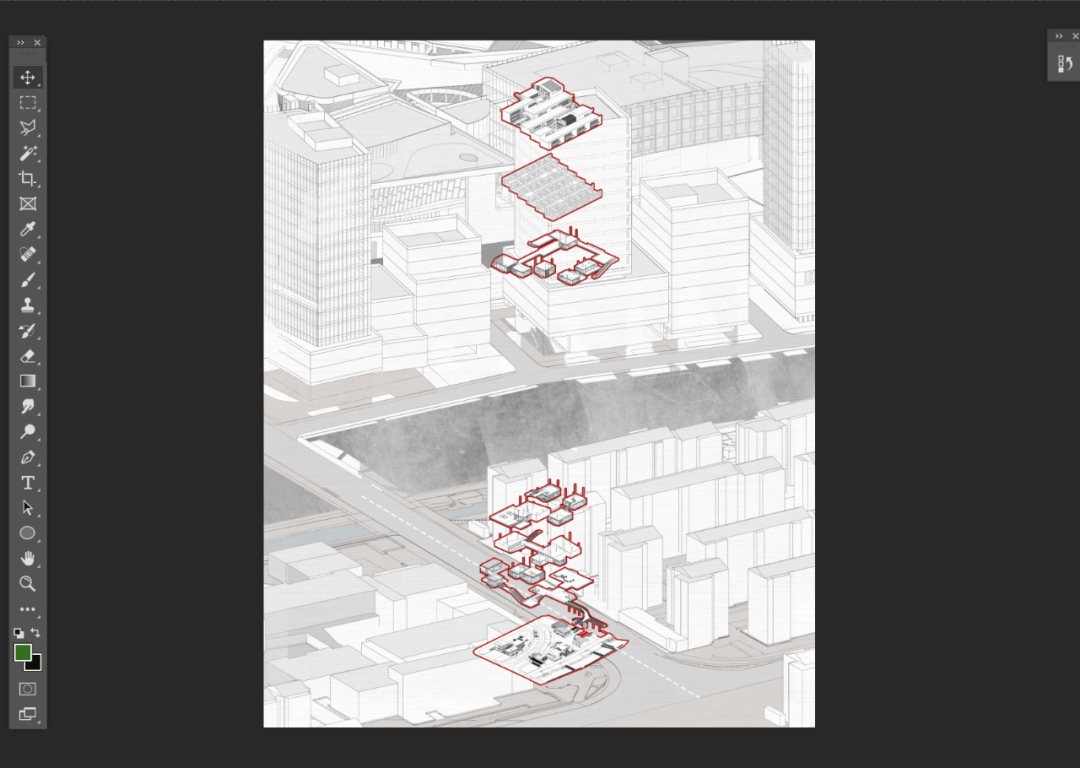

背景绘制

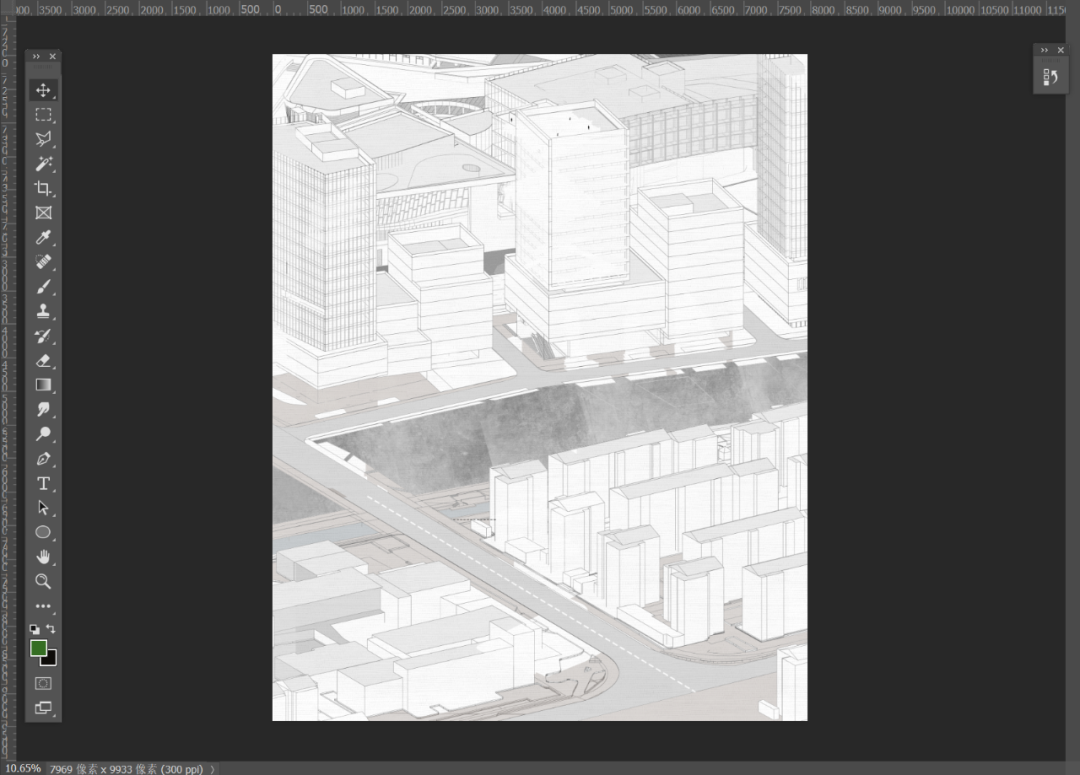

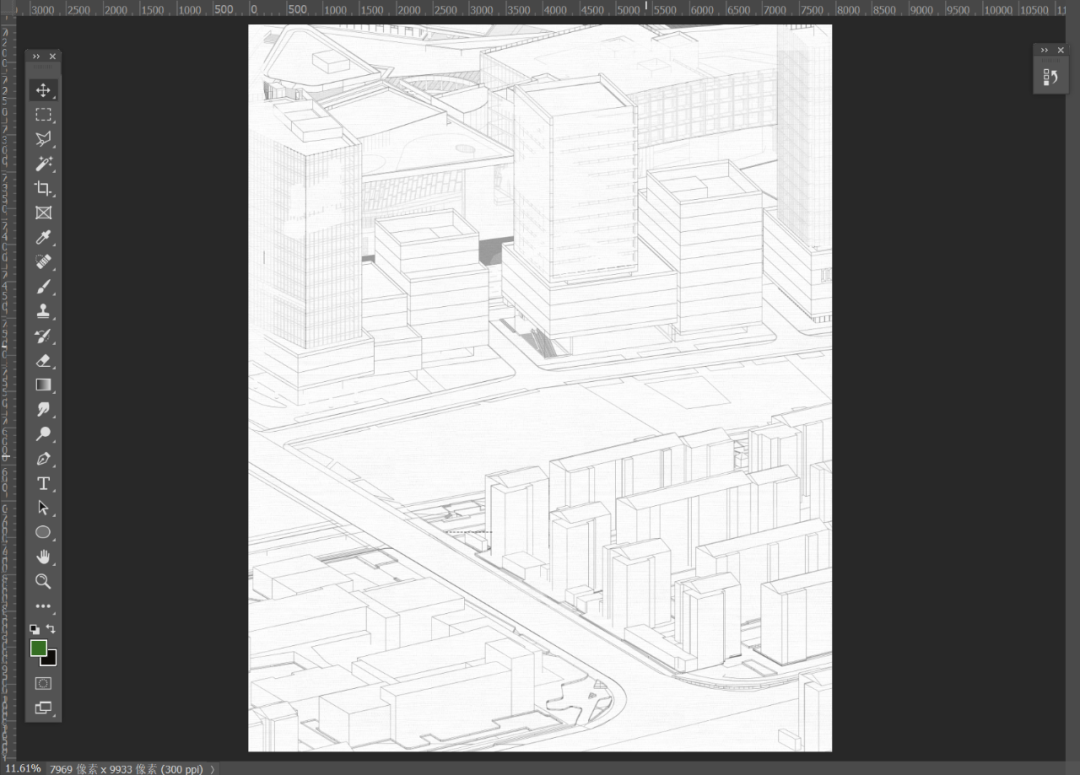

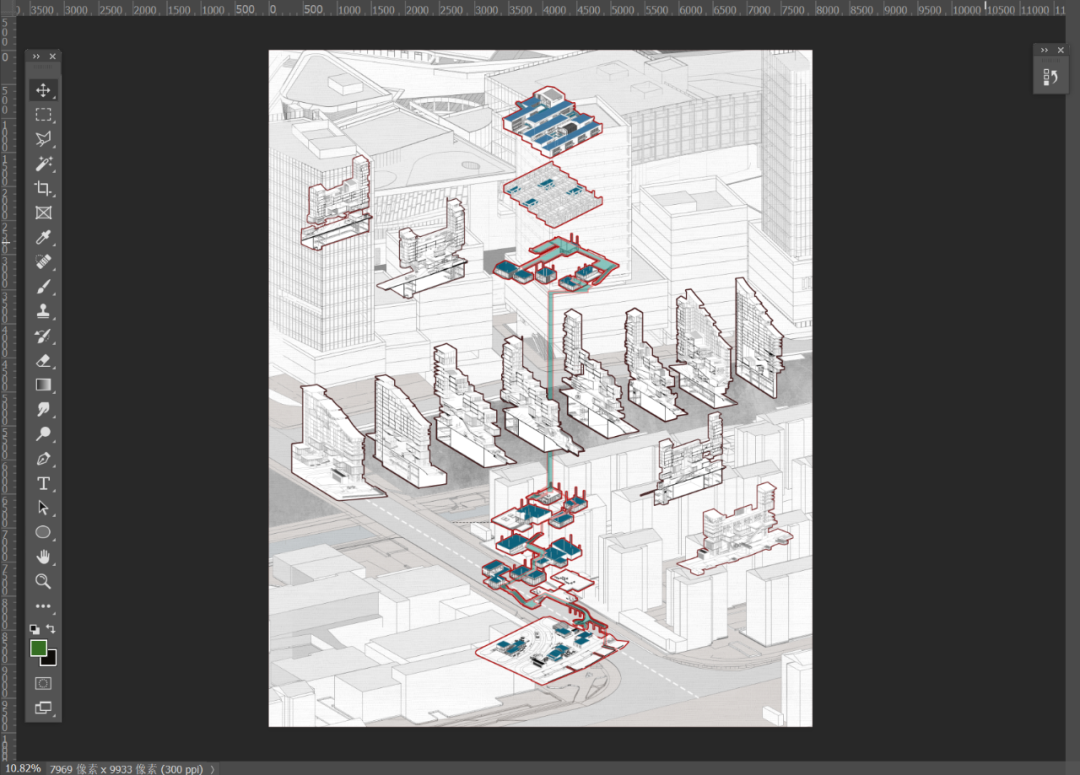

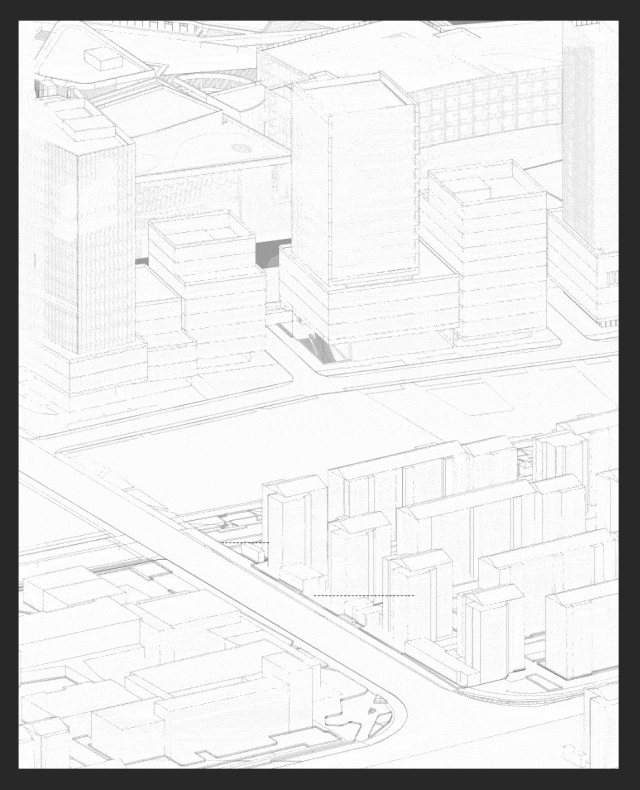

给底图叠加纹理，根据光影关系上色，区分河流，道路，建筑，和前后景关系。

为了强调底部，给地面上色，拉开差异。

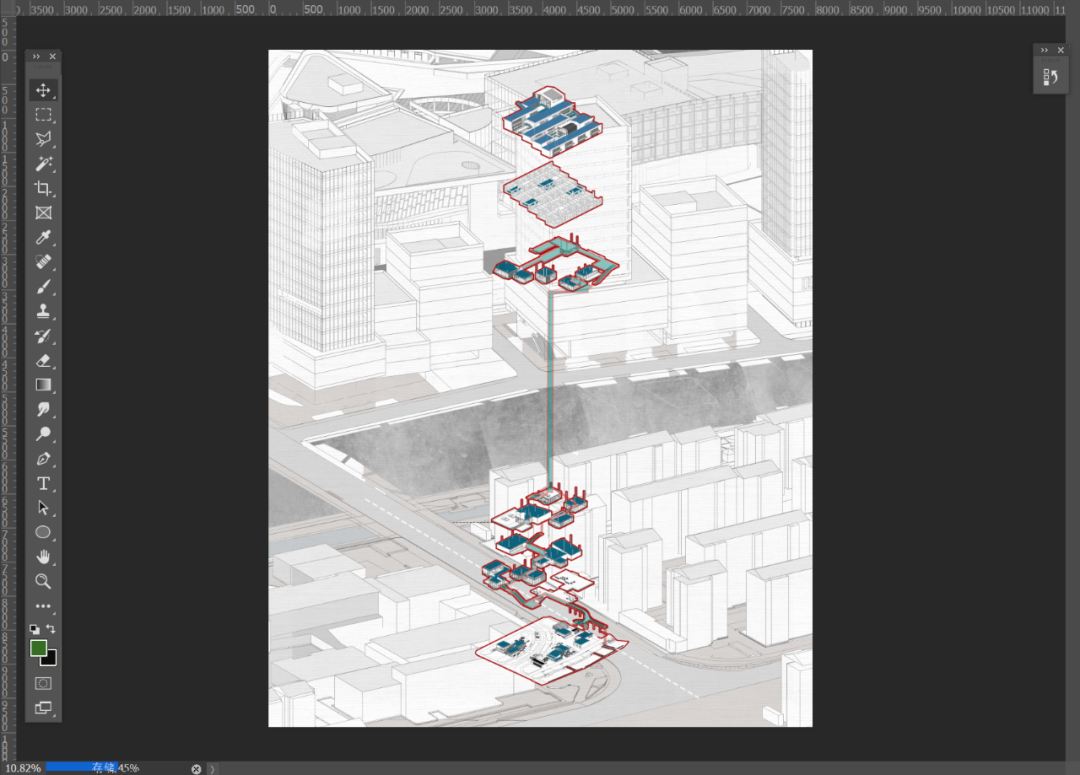

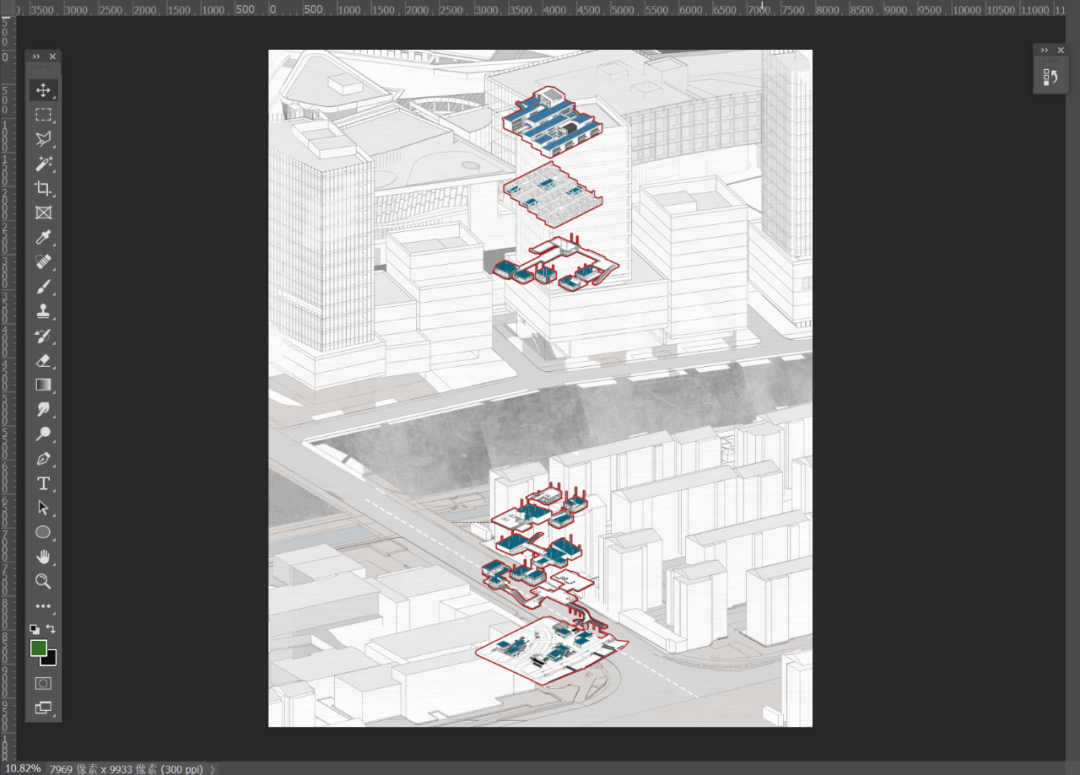

为了强调平面和垂直交通关系，用蓝色再把路径填充勾勒出来。给一点透明度增加了一些差异。

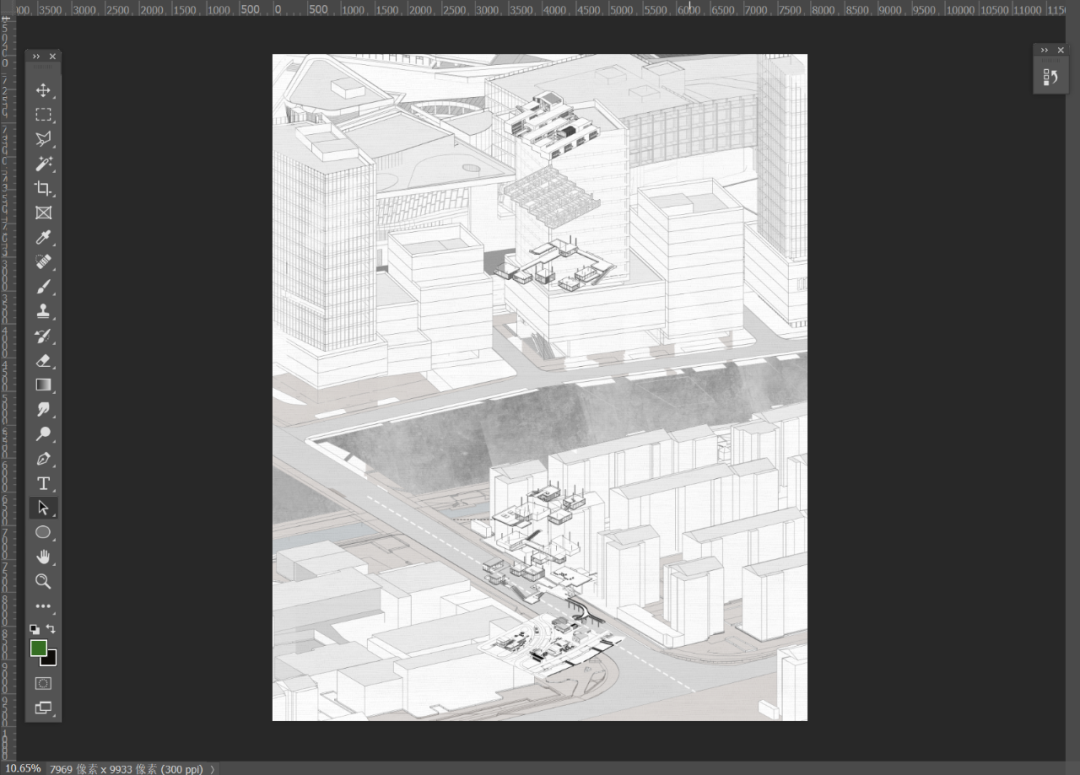

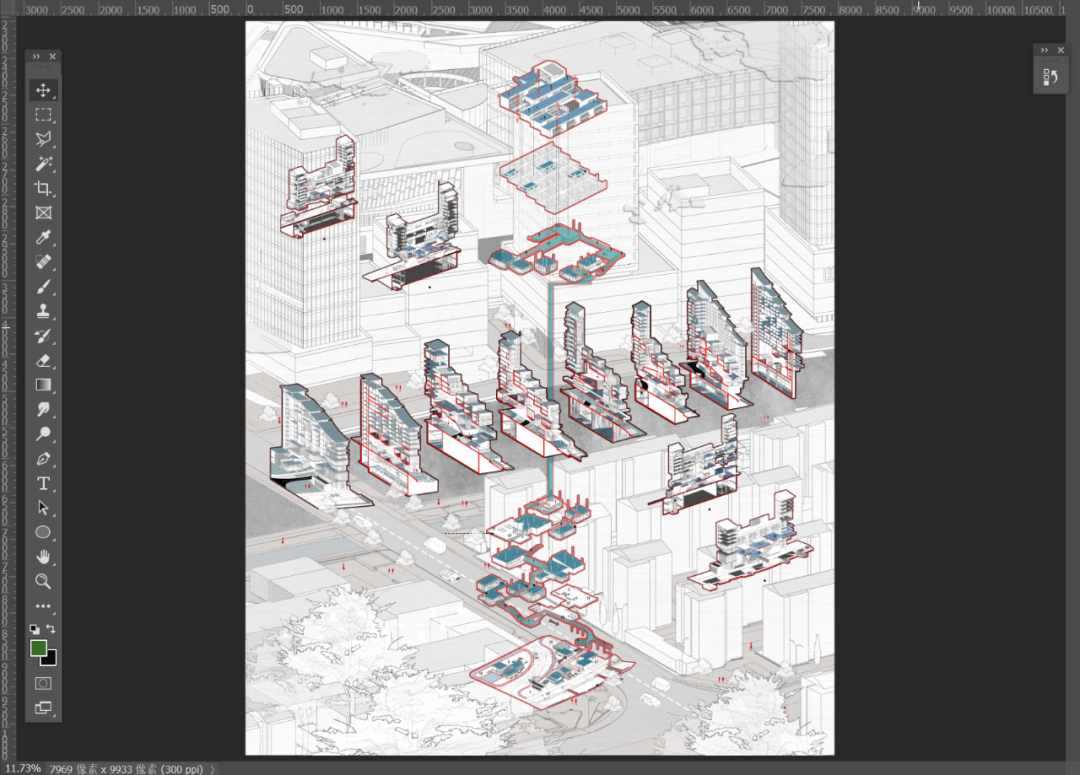

同样导入剖面轴测的线稿图后，进行描边。

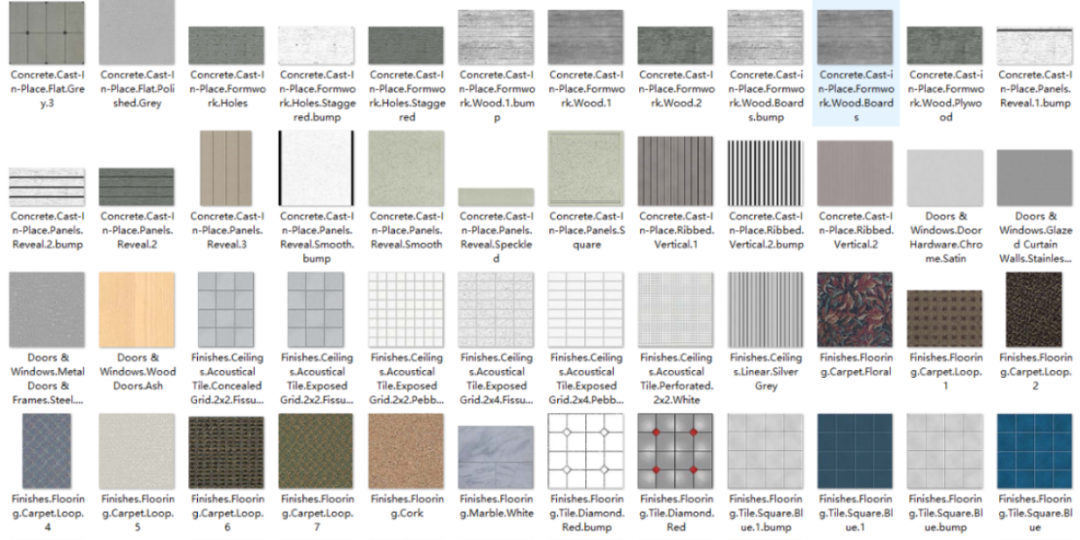

给地面，屋顶，车道，立面墙壁等不同空间上色，增加材质。

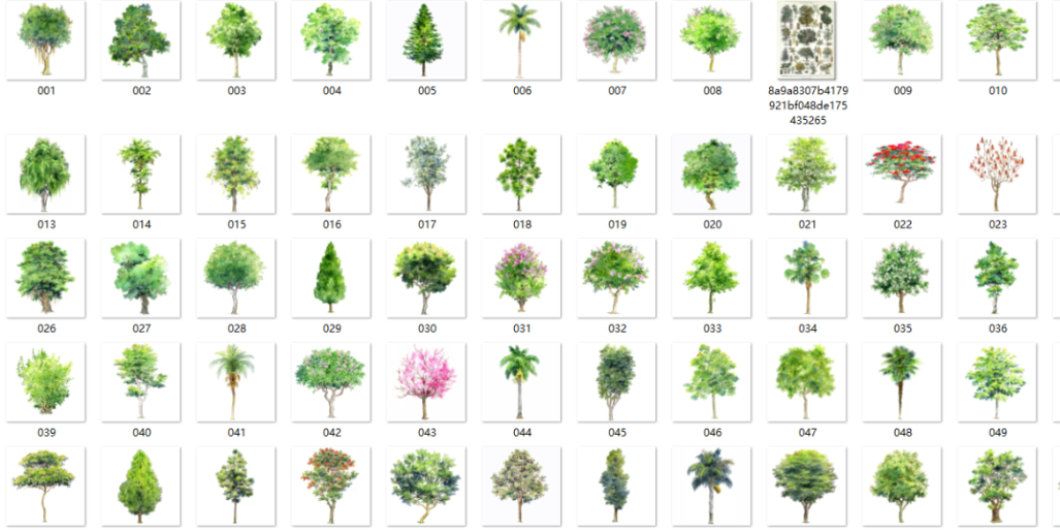

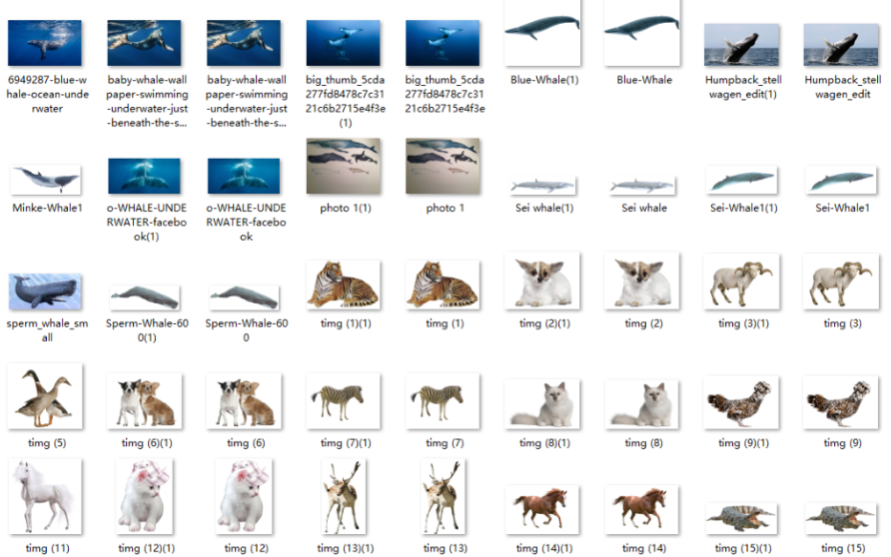

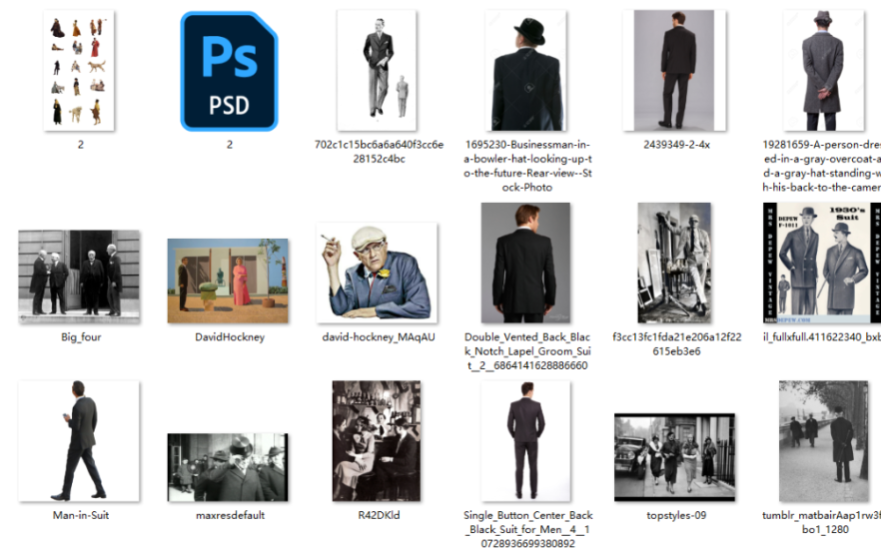

增加建筑和背景的细节，增加云朵，树，道路车辆，小比例人等等素材，让画面更加丰富。一步步增加线稿的细节，在素材网站上下载各种需要的模型，如我下载了和竹子有关的素材，还有海面上的渔网等，通过su的模型调整为消隐模式，选择合适的角度导出jpg格式的图片。

像素调整为尽量高清，放入ps里。如果素材感觉依然很少的话，我们再给他多复制几份，这里我们按住Alt键，然后鼠标左键点击贴图部分不放，这样就可以对他进行复制了。

然后我们需要对贴图进行一下变换，可以调整素材的角度，这里我们可以使用到扭曲工具，我们在上方菜单栏中找到编辑-变换-扭曲。

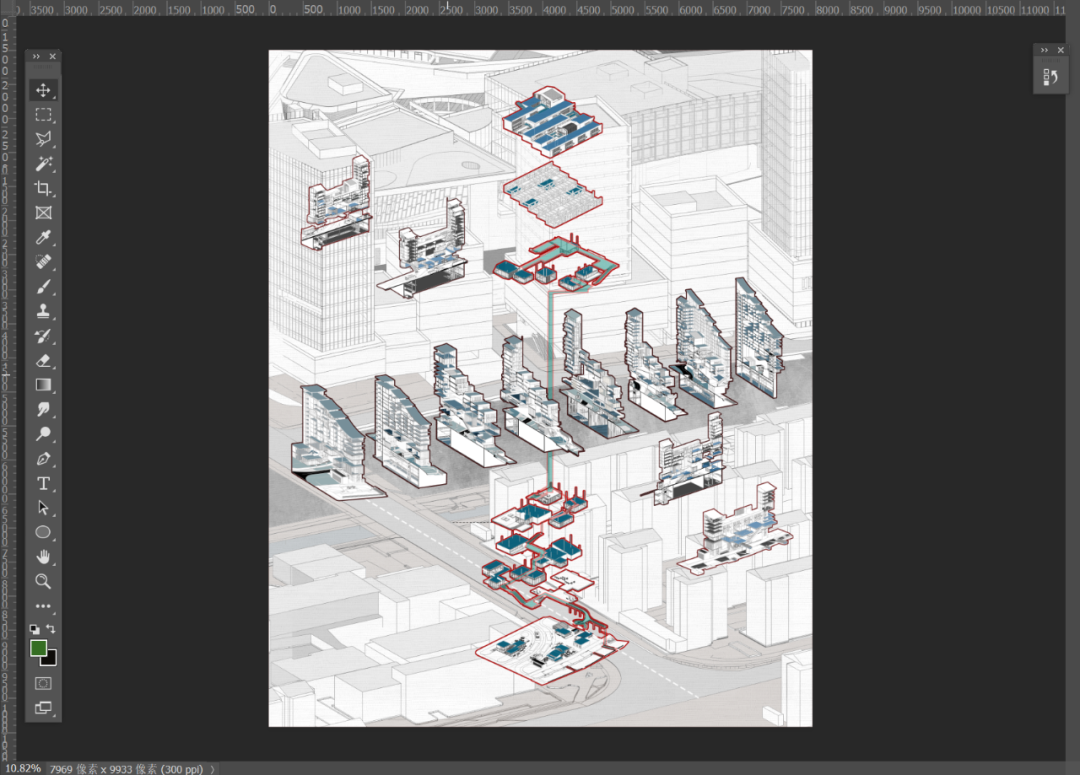

增加细节，辅助对齐虚线，箭头等分析元素。

最后放进indesign进行文字的添加。
