叮叮叮！制图教室喊你上课啦~还是每周一，熟悉的时间，熟悉的配方，制图教室与大家如期相会。

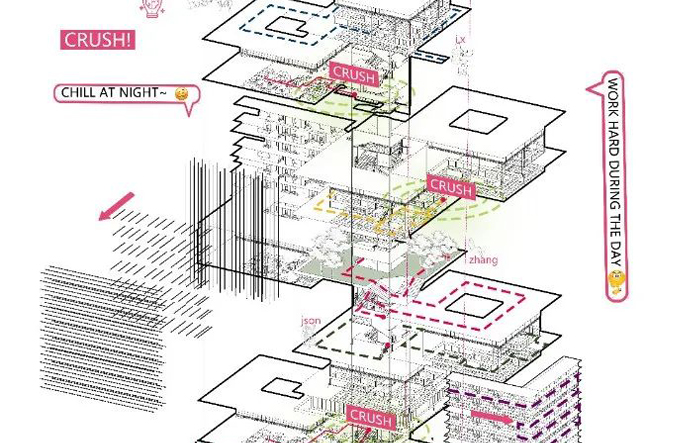

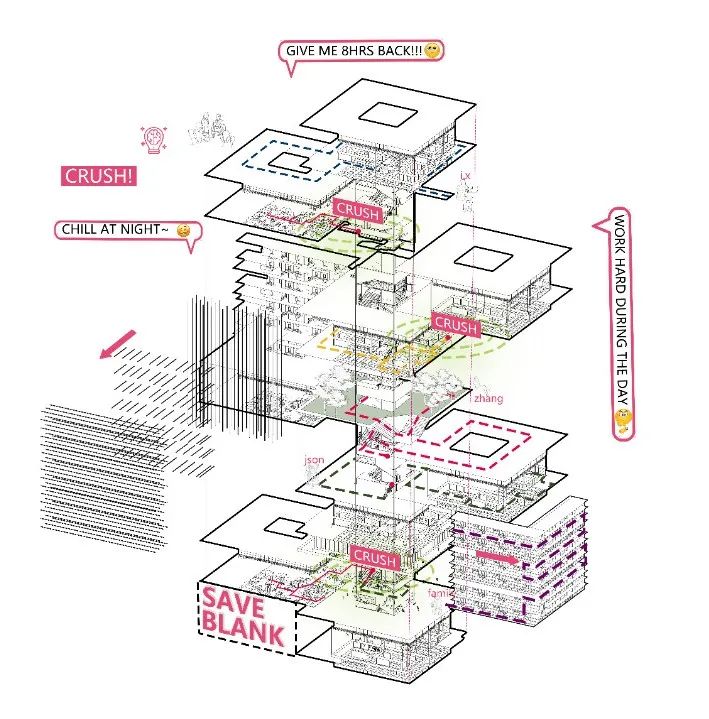

本期制图教室搜罗了一张大家作品里都常常会用到的轴侧爆炸图，很多同学都对这种大版面的分析图望而却步，今天手把手教学，就不信你学不会了。在制作轴测爆炸图中，我们需要找到一个好的轴测角度，可以尽可能地看清建筑内部构件关系，以及你想展示的建筑全貌。

好的角度其实是因人而异的，但今天分享的找角度方法却是可以适用于大多数情况。

模型准备

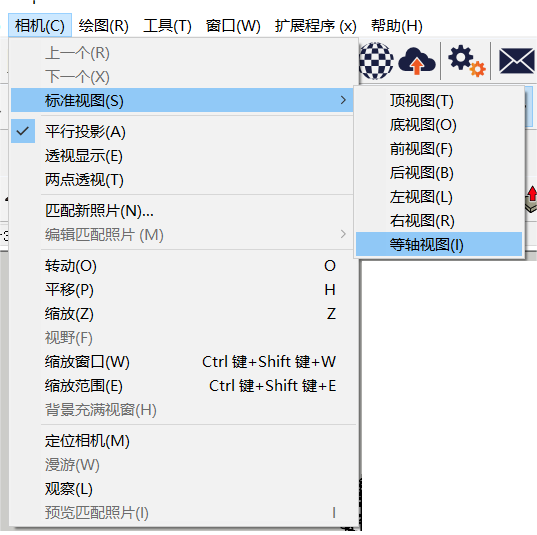

首先我们需要找轴测角度：等轴视图+平行视图。

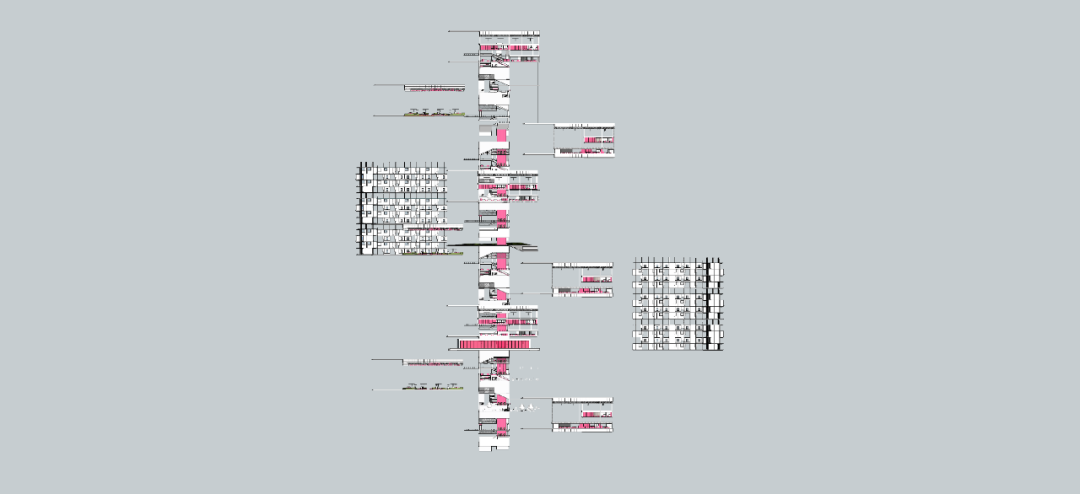

▲正立面图与轴测图对比

当然了，有时也会用一些小状况出现，比如说等轴视角后会出现构件与构件之间相互遮挡，这时候只需要环绕模型自己微调一下角度都是可以解决的；还有就是等轴加平行视图后会发现建筑移出画框外，除了直接将其平移过来，也可以选择将轴线焦点定位在建筑边上，可以减少重新调角度的痛苦。

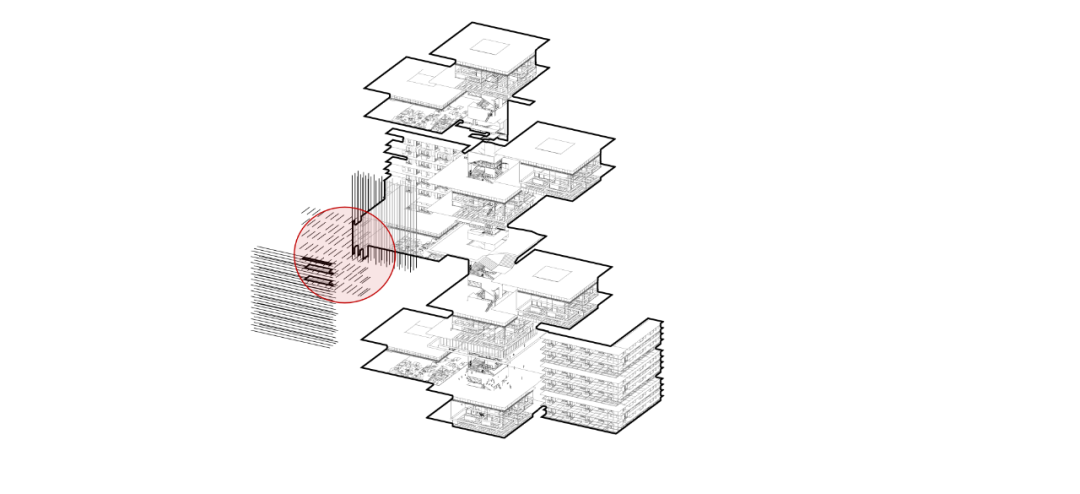

接下来我们讲讲如何爆炸。

事实上，炸开构件和调节角度是没有先后顺序的，边调角度边调节构件距离的情况也是经常发生的，为了使构件与建筑整体看起来关系更协调，一般采用距离成倍数增加的方法，可以更好把控以及调节。

首先是从整体上看。

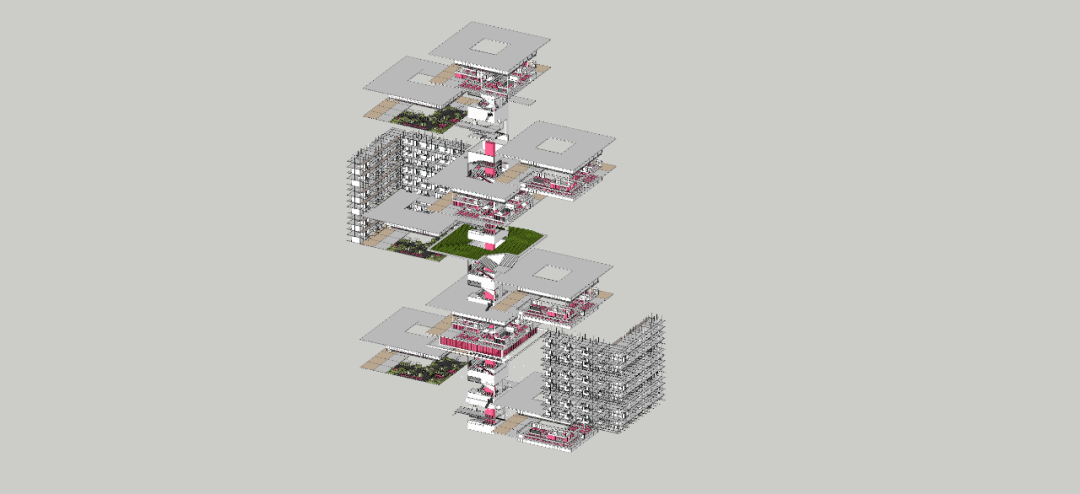

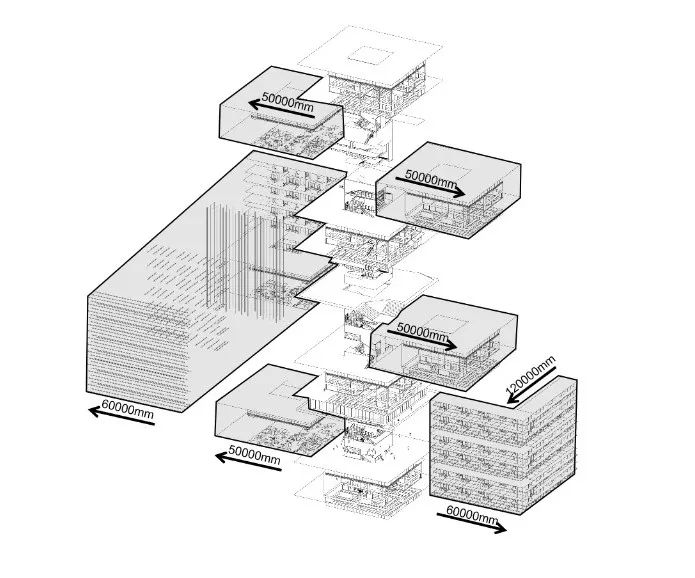

根据透视角度在x轴上以50000mm的距离进行平移，对于较为立体的构件，在平面上以“L”字形进行平移（x方向平移60000mm，y方向平移120000mm）xy方向成双倍关系可以保证透视的正确性，画面的美观性。

其次是从构件来看。

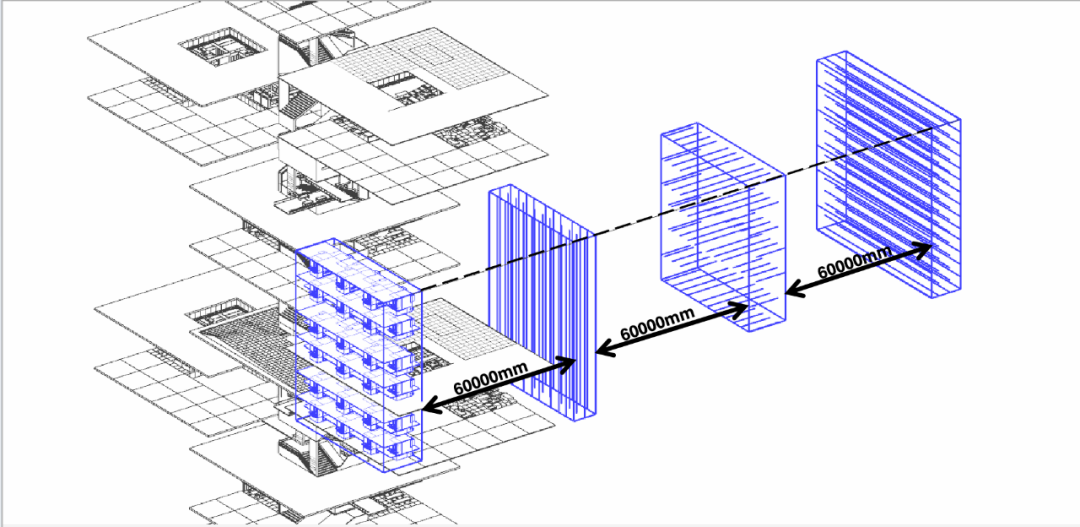

在此模型中，构件与构件间的距离选择了60000mm的距离，同时在拆解构件时，加入辅助线有利于保证透视正确。

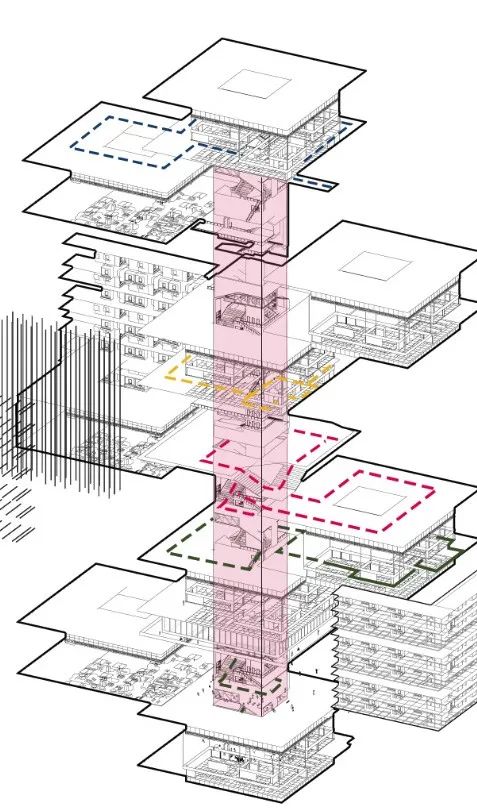

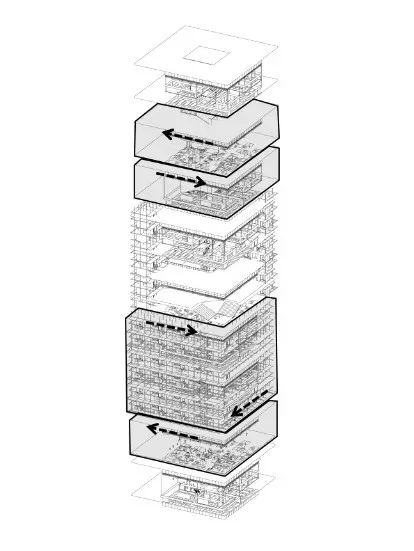

做轴测爆炸图的目的有两个，一是表达建筑内部结构逻辑，构件与构件间的关系，二是表达建筑内部的交通情况；此建筑的构件逻辑是由板片与杆件组合形成框架结构，板片与模块穿插于其中，由此我将组块拆解成四部分，分别是居住模块与板片，竖杆件与两种横杆件。

接下来我们就可以开始导出图片。

一般我们有线稿风和渲染风两种，线稿风不仅出图快同时效果也不错，因此对于情况紧急的出图周，线稿风是不错的选择。

那么如何导出一张线稿风的图片呢？

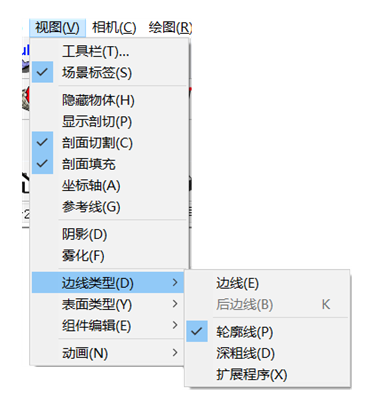

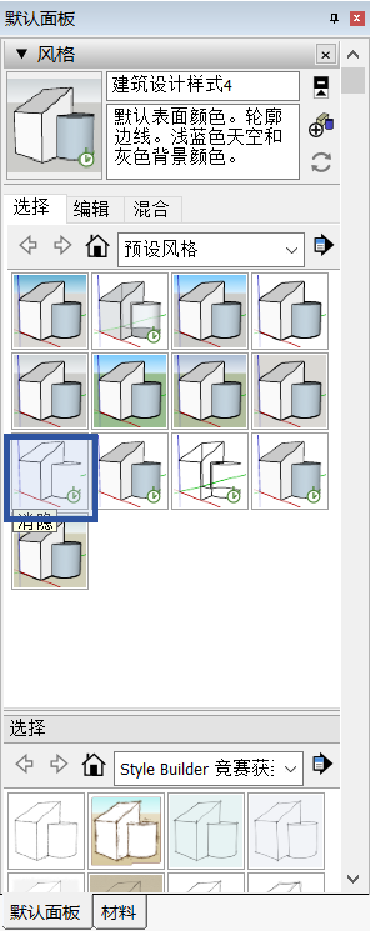

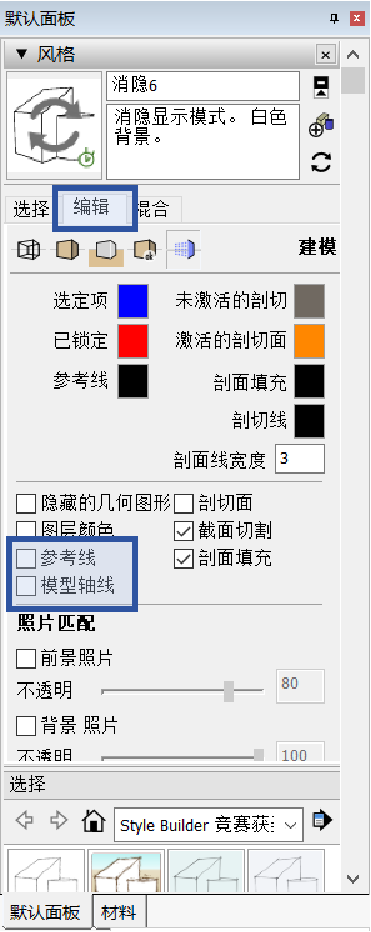

首先在默认面板—风格中选择消隐模式，然后点击编辑，不勾选参考线与模型轴线，最后在上方工具栏上选择视图—边线类型—勾选轮廓线—不勾选边线。以下为对比图。

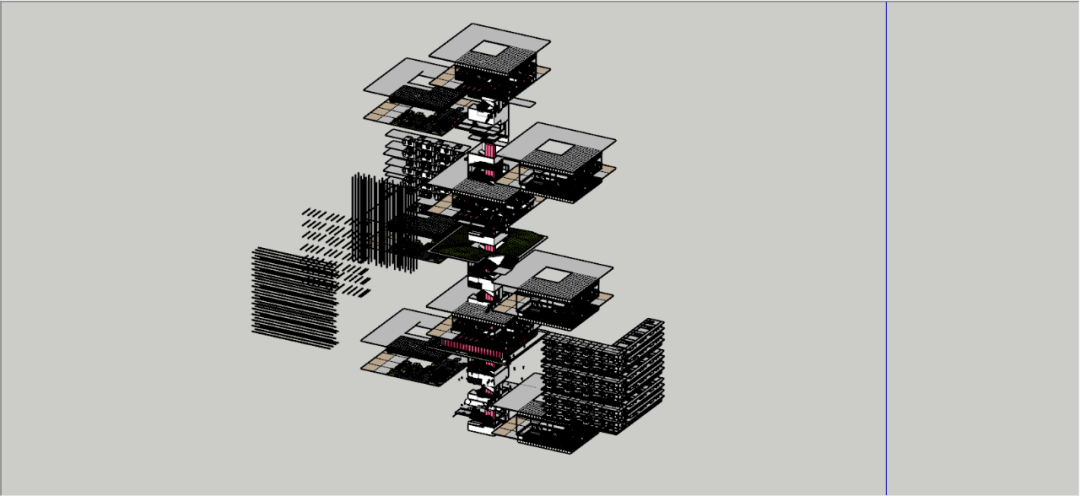

直接导线稿，背景有颜色，模型融成一块，轴线在图框内增加后期的工作量。

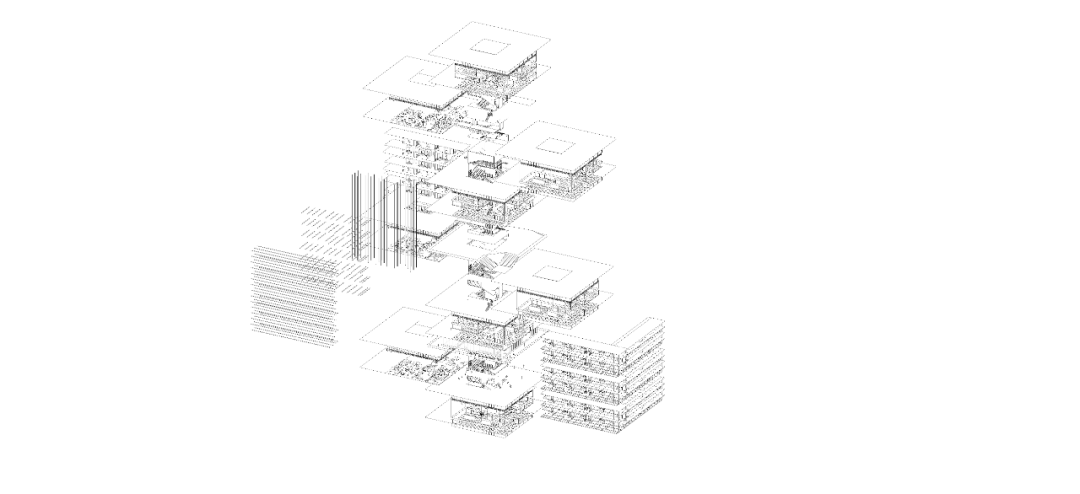

按照上面所说的流程，线段不会结块，背景无底色，无轴线遮挡，更利于后期处理。

下面还想说说图像重合导致描边错误问题及解决方法：

将要爆炸开的建筑构件在导图时隐藏其他模型，单独导一份，在出现描边错位的情况下可以直接代替原图。描边错位的部分可以直接套索工具勾选删除，或者是导图时提前将建筑物，构建物分开导出也可以避免这种错误。

后期处理

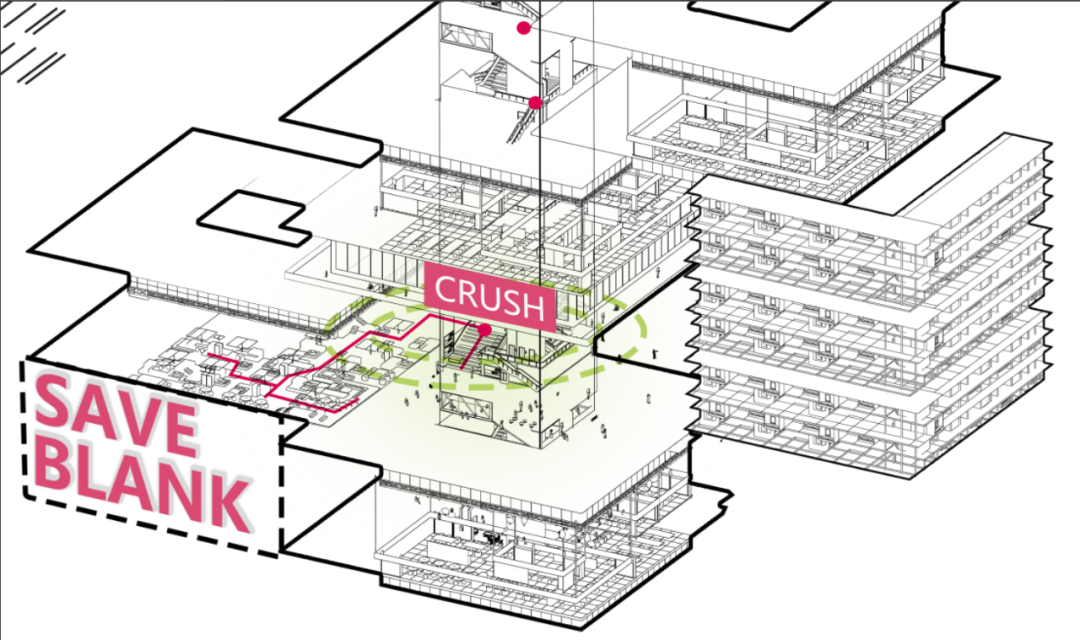

前期处理完毕就到后期的p图部分，由前文提到的“做轴测爆炸图的目的有两个，一是表达建筑内部结构逻辑，构件与构件间的关系，二是表达建筑内部的交通情况”，前期的处理（爆炸）已经解决了建筑内部结构逻辑的表达，现在就一起进入到后期的分析当中吧！

1、导入

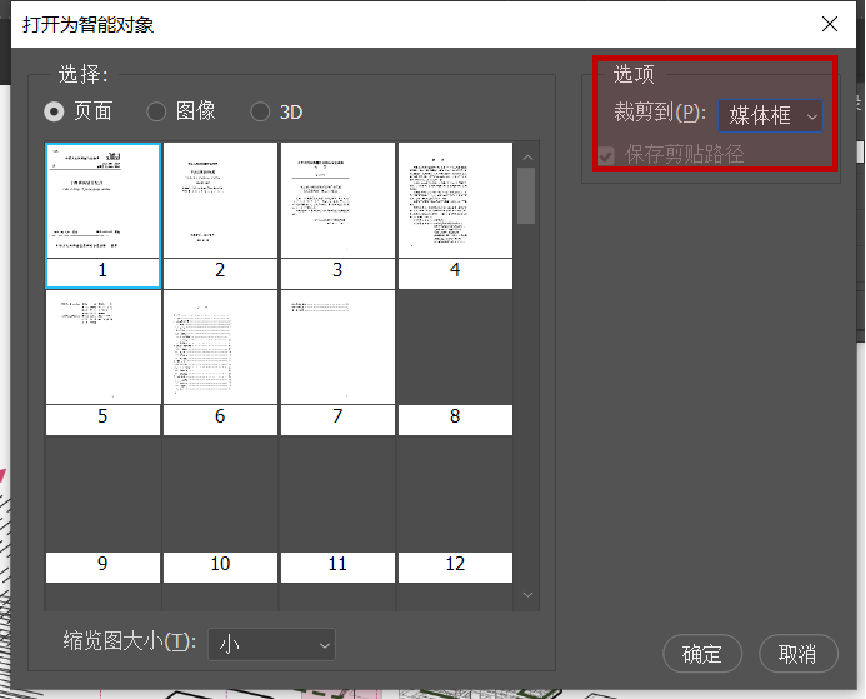

将图片导入ps中，可直接拖进去即可（或者按照出图尺寸设置画框再把图片拖进去）。如果是将pdf导进ps里时，在导进ps时选择“裁剪到媒体框”，这样才能保证所有pdf导进ps时是在同一个位置。

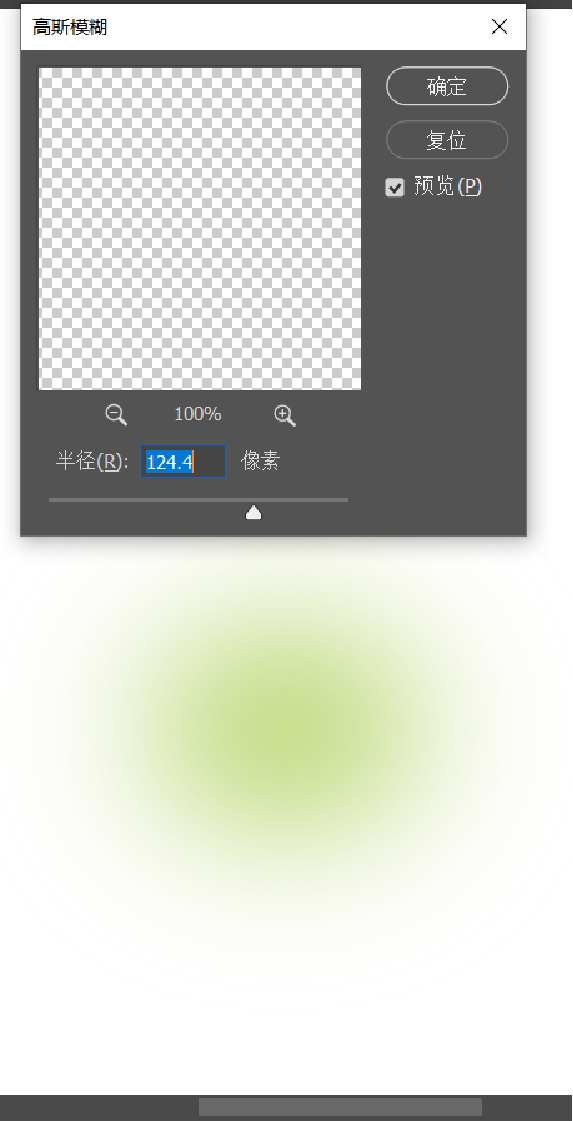

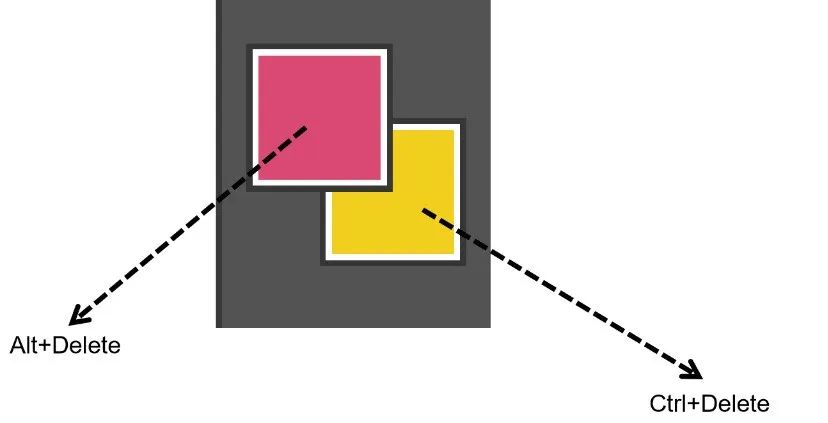

2、建筑细部处理

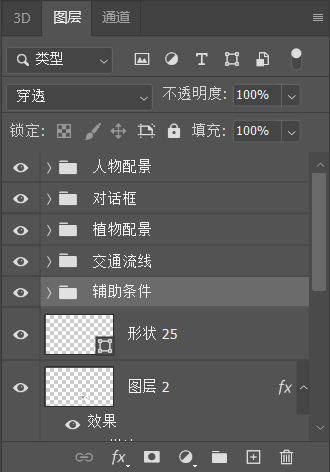

首先要按步骤类型分图层文件。

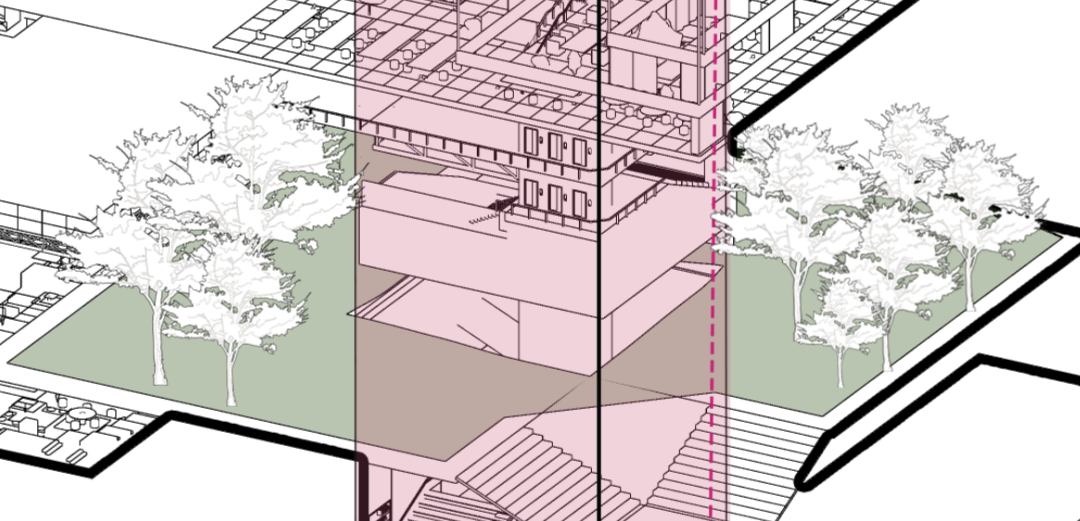

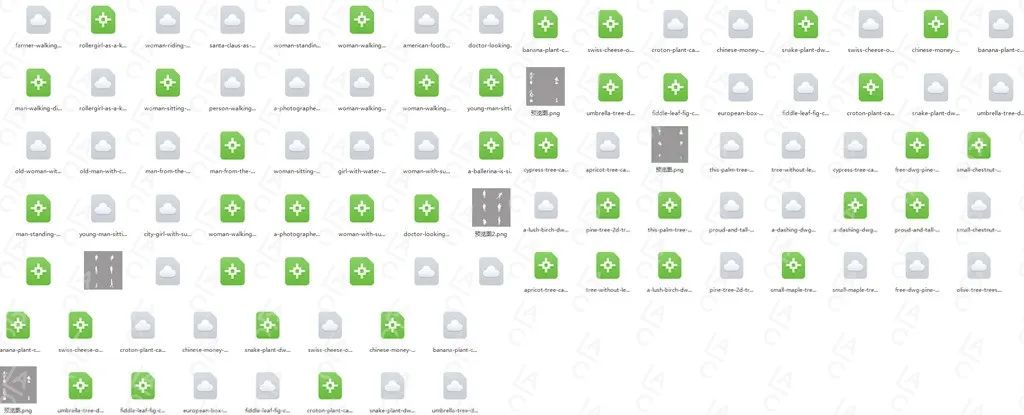

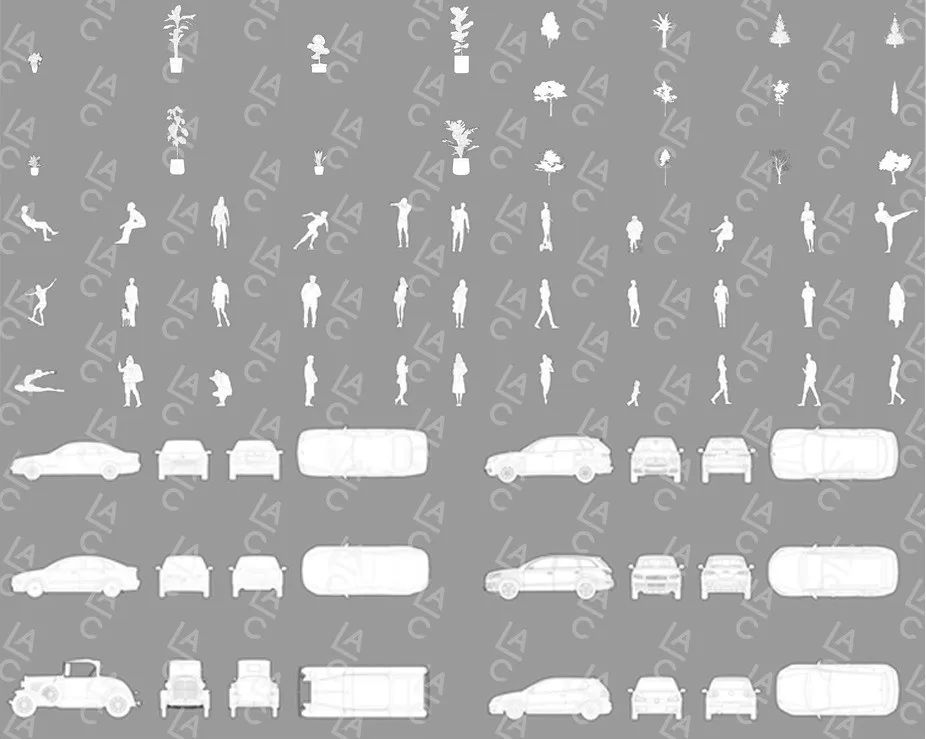

这里我按照了制图步骤进行分图层，比如我会将分析图所需的辅助线，箭头，草坪等这些辅助条件分在一个图层；而分析图的重头戏，交通流线部分我会分为一个部分，至于人物与植物配景这些必要但琐碎的东西我就分为两部分，而后面的自己一些小创作，小想法就放在最后一部分。

然后我们需要消除白底。

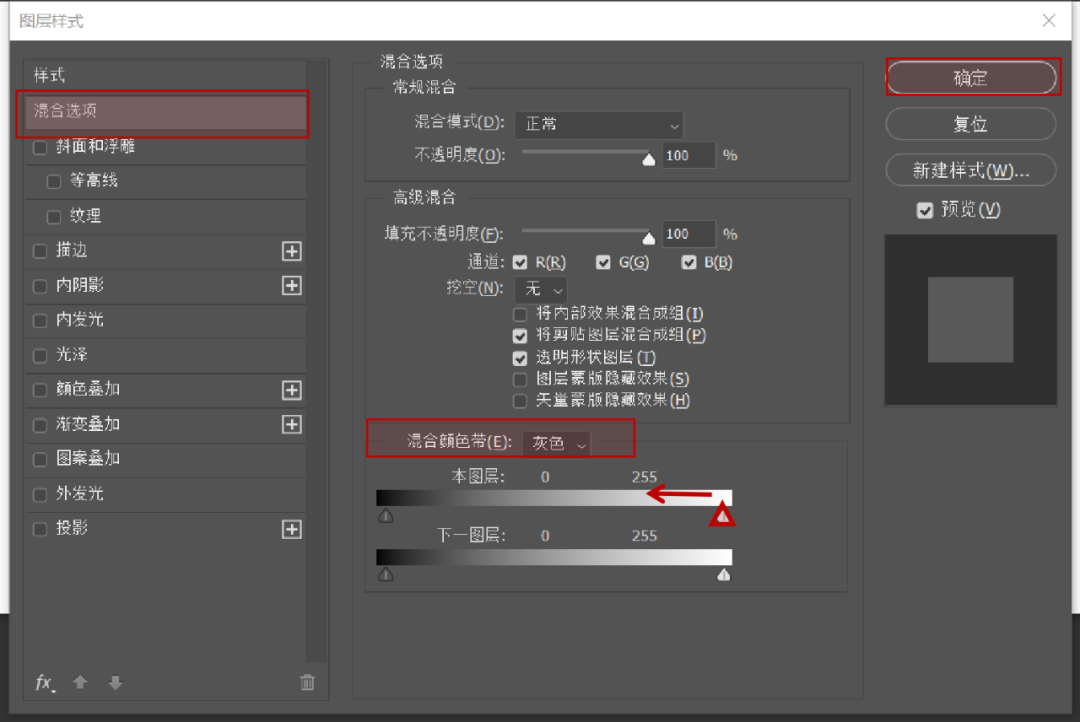

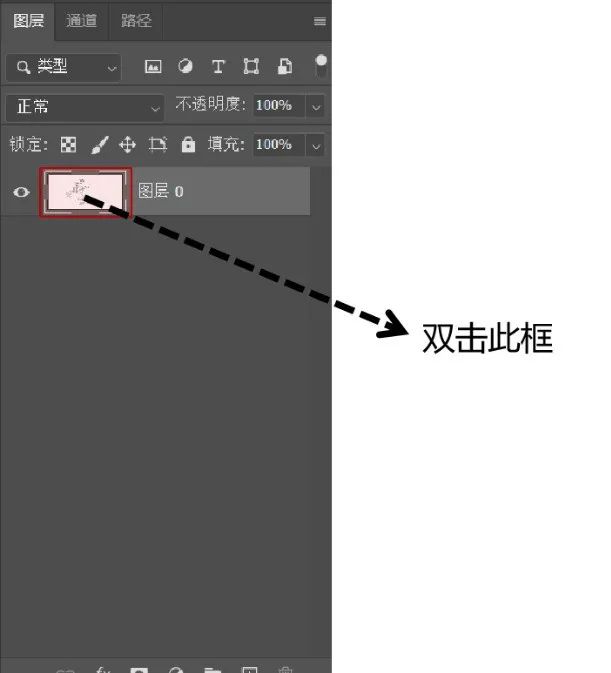

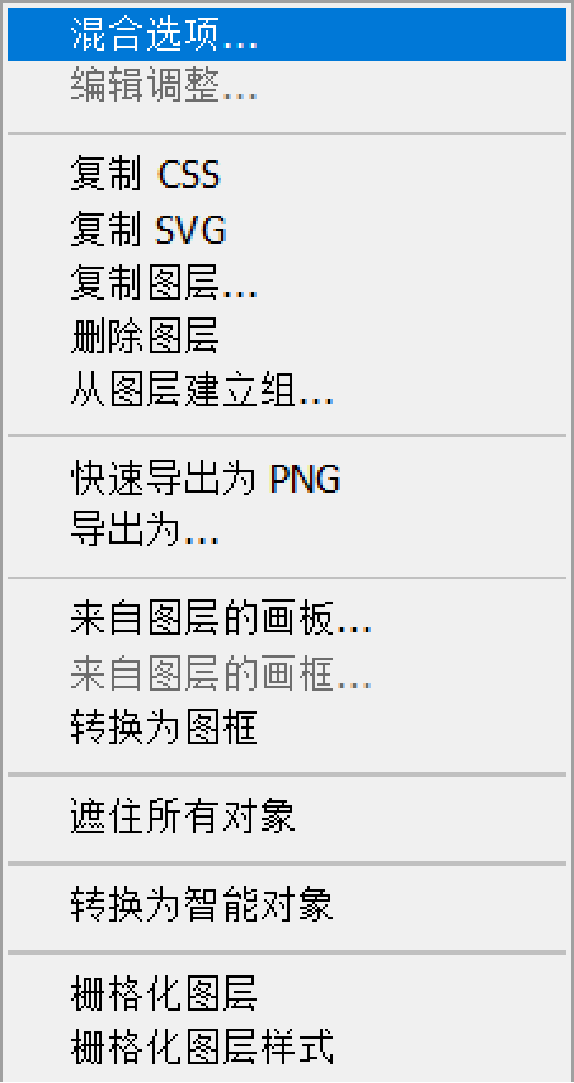

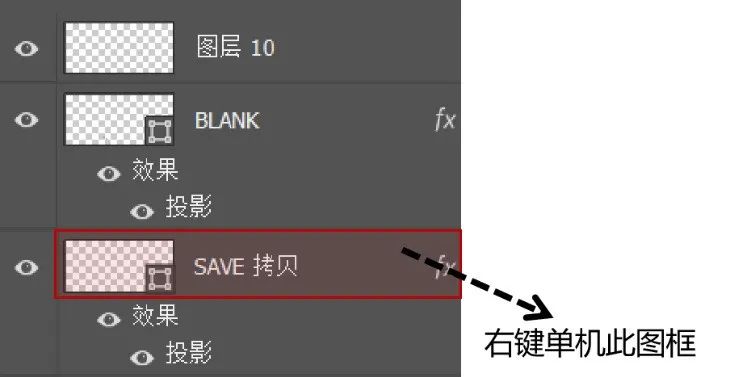

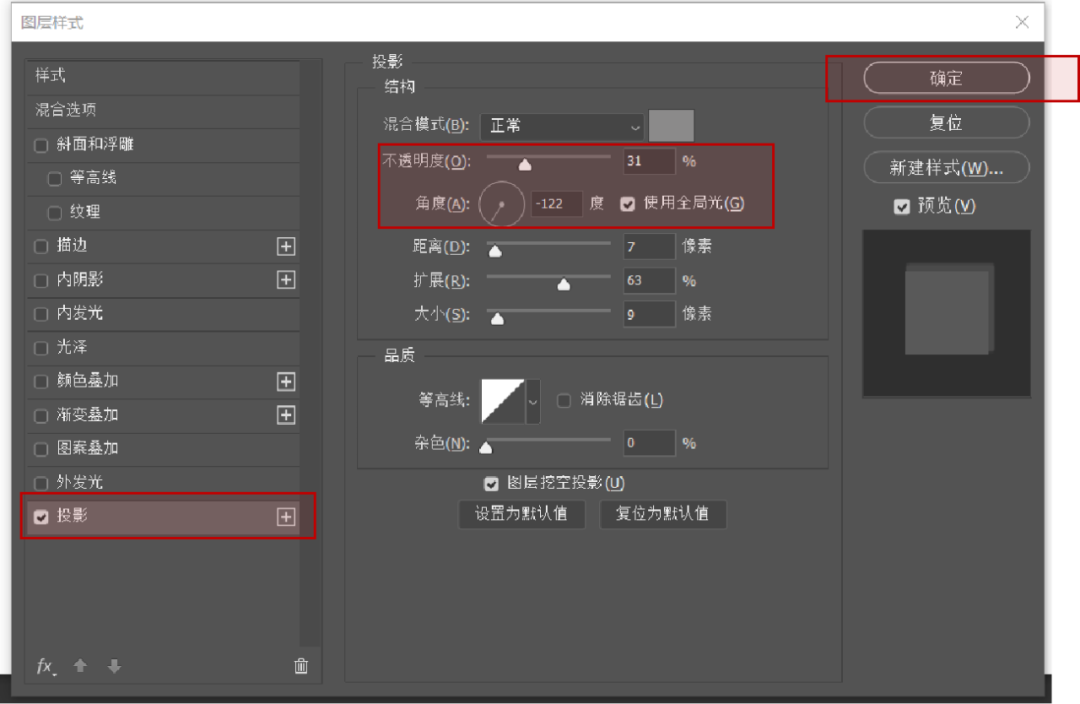

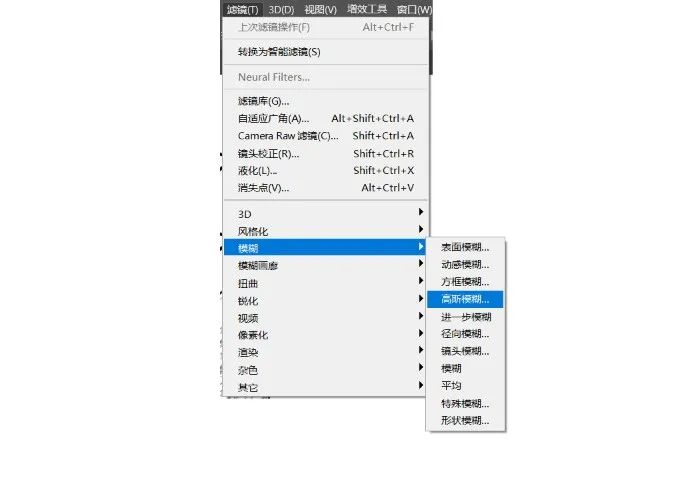

图片导入时候会带有白底，像建筑这样复杂有许多犄角旮旯的地方，直接用魔棒工具只能解决一部分问题，套索工具直接扣在紧张的出图周是费事又劳神，因此我一般会双击画框进入图层样式，在混合选项中找到混合颜色带，向左滑动本图层右边的三角形块，只需微微向左滑就可以看到白色底图消失不见了（一般划到253就差不多了，滑太多会导致建筑部分细节消失）。
