制图教室丨为什么你的玻璃不像玻璃

hello各位小伙伴，又到了每周一与大家相会的日子啦~

还记得上上期为我们带来精彩渲染作品的美院学长么？

建筑人应该都离不开自己渲图的需求，在渲染器发展迅猛的当下，大家的渲染作品已经越来越令人叹为观止了。但是，你是不是也有这样的疑惑呢，为啥用一样的渲染器，别人出图就如此逼真，你的就假到不忍直视？尤其是玻璃这种最最常见的材质，总是做不出令人感动的效果。

别急，今天我们学长就继续为大家分享一下关于玻璃材质的渲染技巧，让你的图纸从此提升不止一个level！

本次教程提供了三种常见的玻璃：普通玻璃/超白玻璃；U型玻璃；玻璃砖。通过一个简单的建筑来表现不同玻璃在调整完成后的效果。

普通玻璃

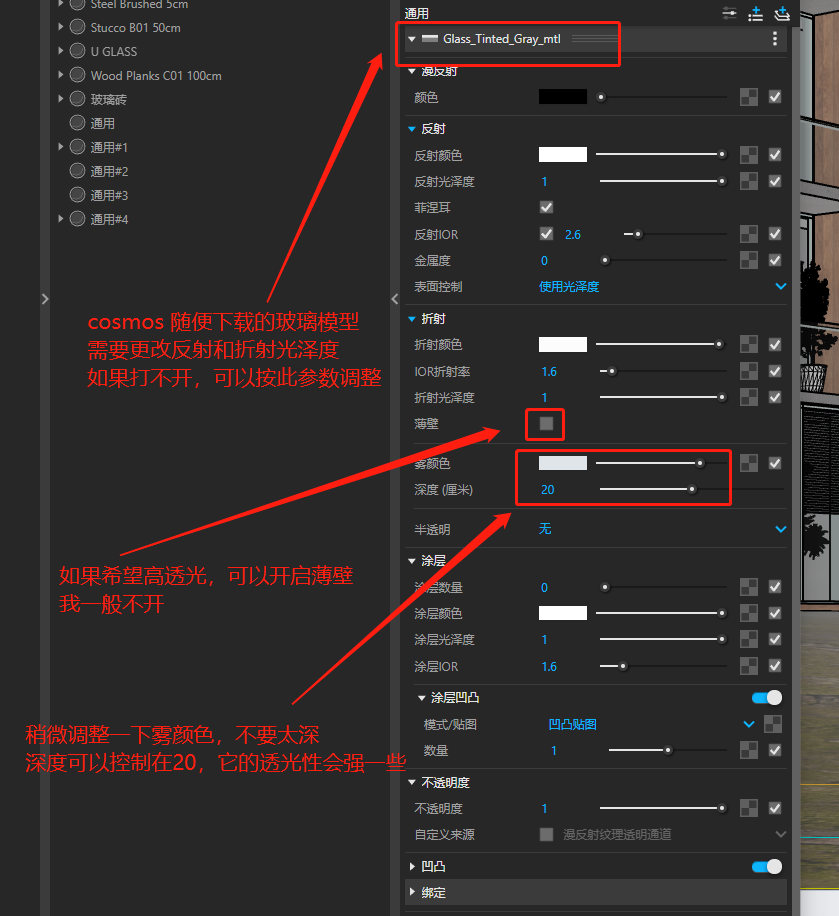

首先，我需要强调的是，对于普通的平板玻璃，其参数本身并不重要。随便下载一个玻璃材质，简单的调整就可以渲染了。对于玻璃而言重要的是其周边的配景与素材的丰富性。

我们可以通过一个简单模型的来验证我说的：

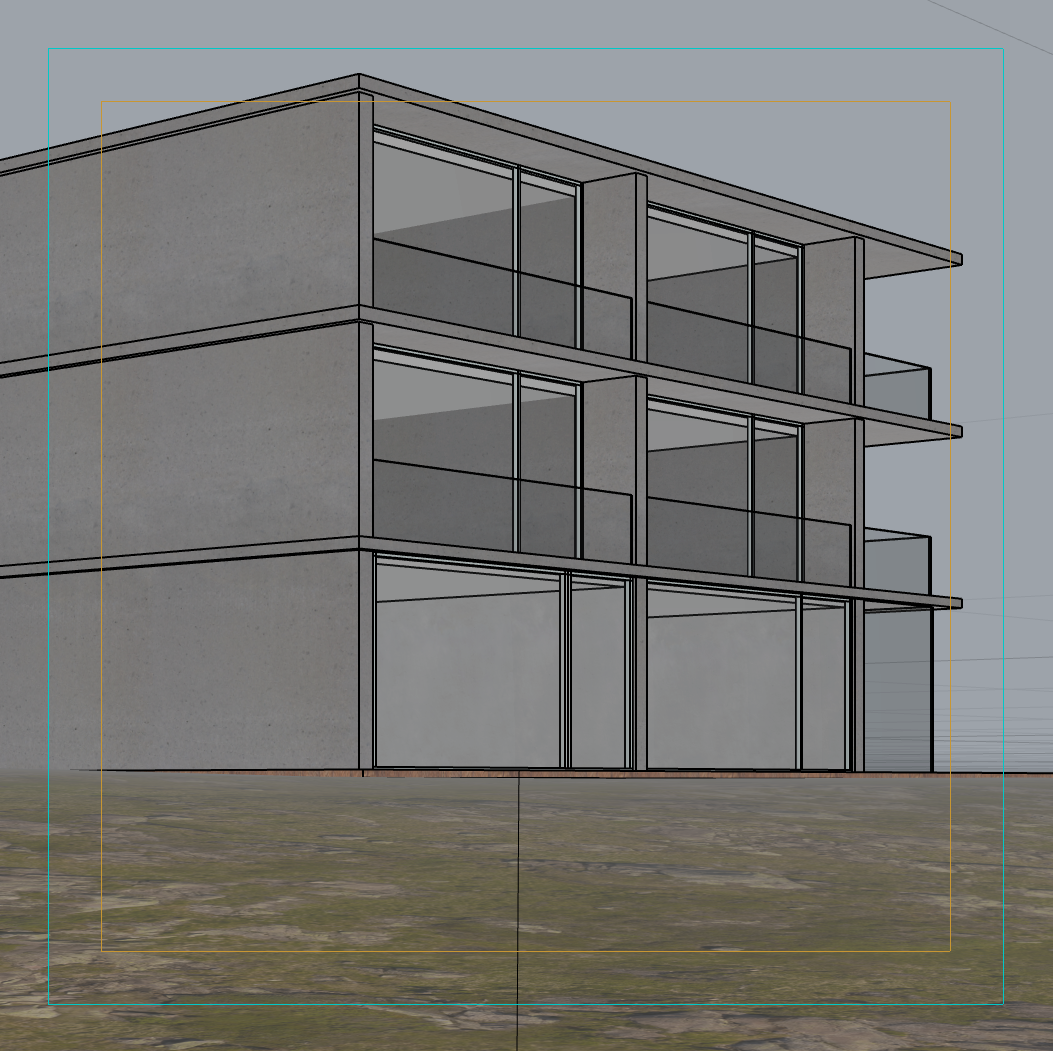

首先我们创建一个简单的建筑模型，并赋予一个基础的玻璃材质，并进行渲染▼

为了演示，我在该步骤并未更改深度，深度仍然为2

然后我们得到一张平平无奇的效果图

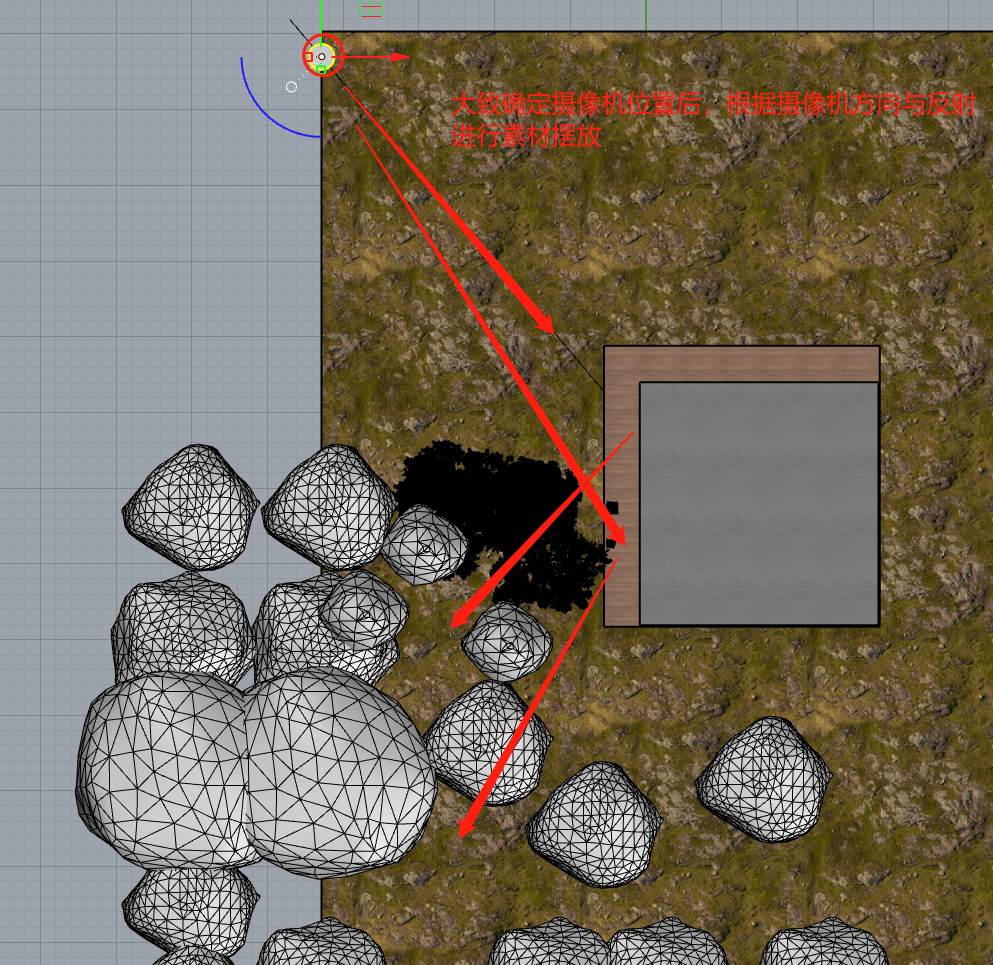

我们在反射方向加点配景，并进行渲染▼

放置一些素材

玻璃的质感初具雏形

我们继续加点配景，并稍微地细化模型，然后进行渲染▼

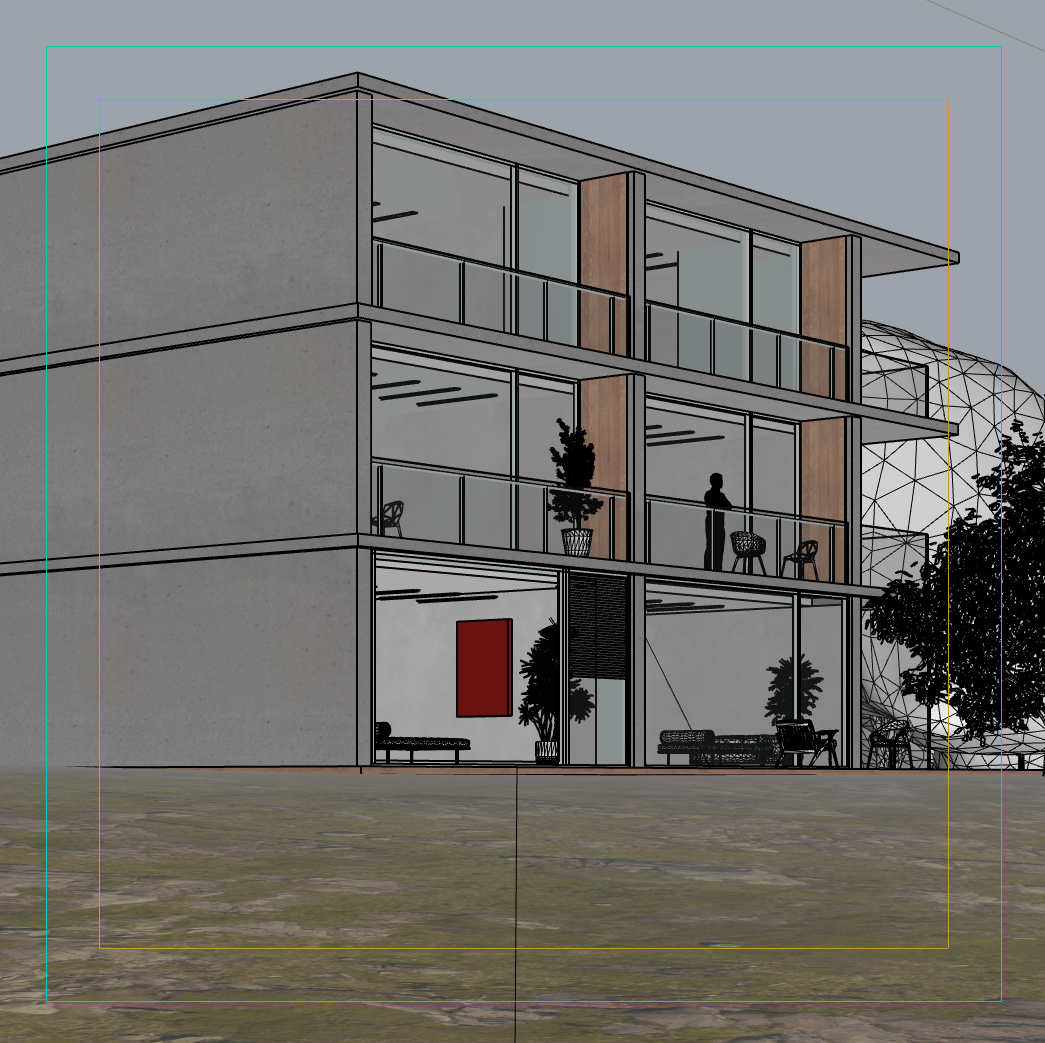

此时模型长这样

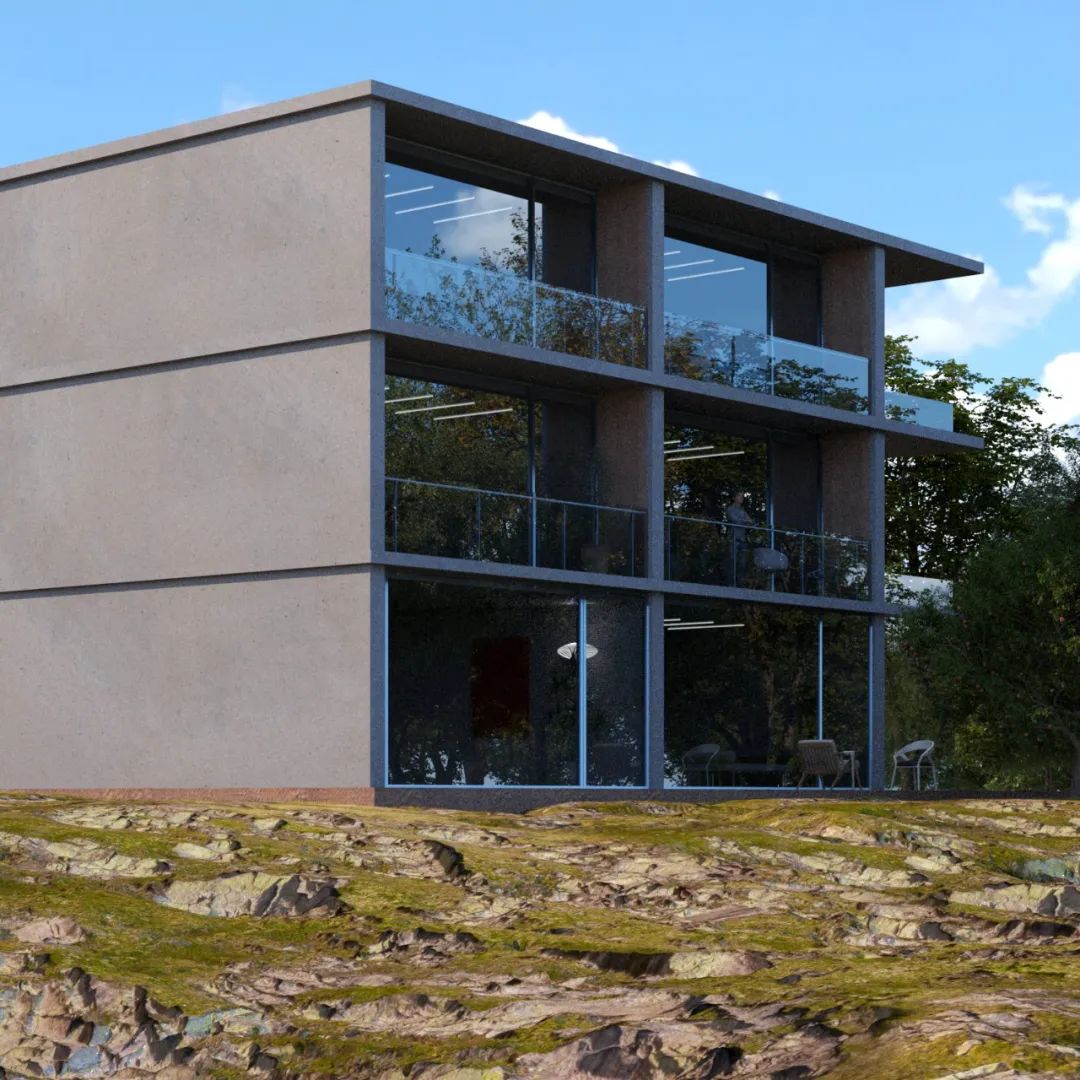

看，玻璃的质感就出来了~~

我们可以看看背光的情况下是什么样的▼

背光的情况下，玻璃反射的树的层次更加丰富

然后看看阴天的状态下的玻璃▼

（也是笔者常用的大气环境）

阴天的氛围比较素雅

然后我们对玻璃的深度进行调整，并将所有的门窗改成双层玻璃（双层玻璃符合一般建筑的状态，其反射状态会更加真实）▼

双层玻璃效果

在双层的情况下，修改深度后的玻璃依然比单层玻璃的状态更加通透一些

在双层玻璃的叠影效果

平板玻璃就是这般简单，那么，曲面玻璃呢？

一般的曲面玻璃在该模型的尺度与体量下是可以控制住成本的，所以长这样▼

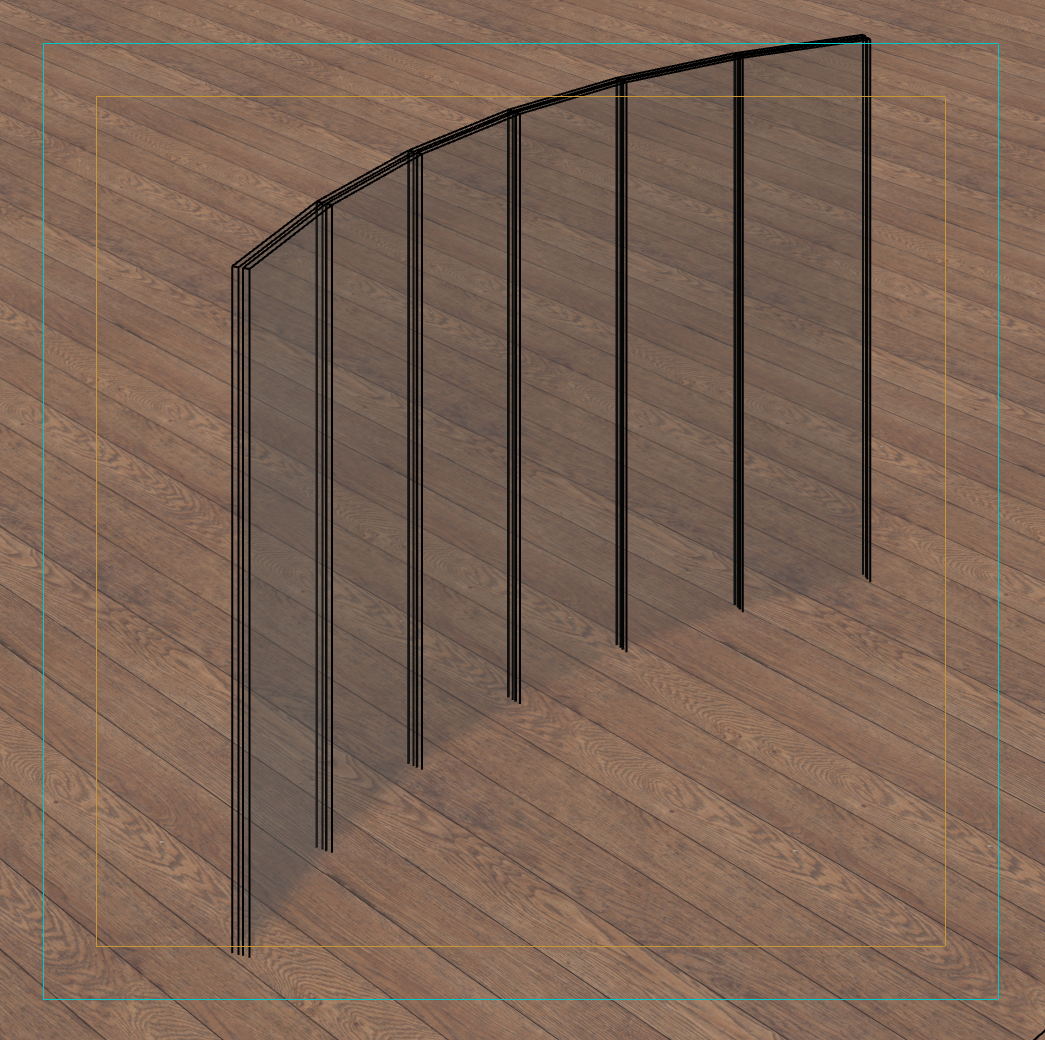

跟平板玻璃一致，只需要将反射方向内多放置一些素材即可。但是如果尺度较大的情况下为了控制成本，玻璃会由多块直板玻璃连接而成。很多同学做效果的时候没有这个意识，就一通乱作，导致玻璃看起来非常的超现实。

折板的玻璃更有建构的常识，因此看起来会觉得更像玻璃

U形玻璃

首先我们来大致的了解一下U形玻璃

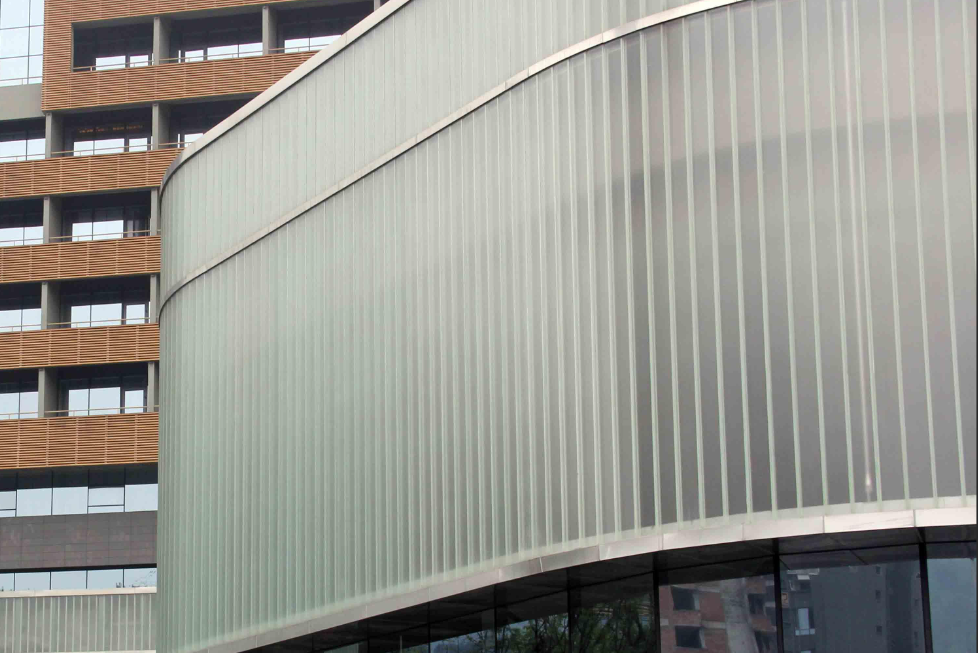

一般的U玻偏绿（青），整体呈现磨砂质感，为建筑提供一种朦胧且轻盈的视觉效果▼

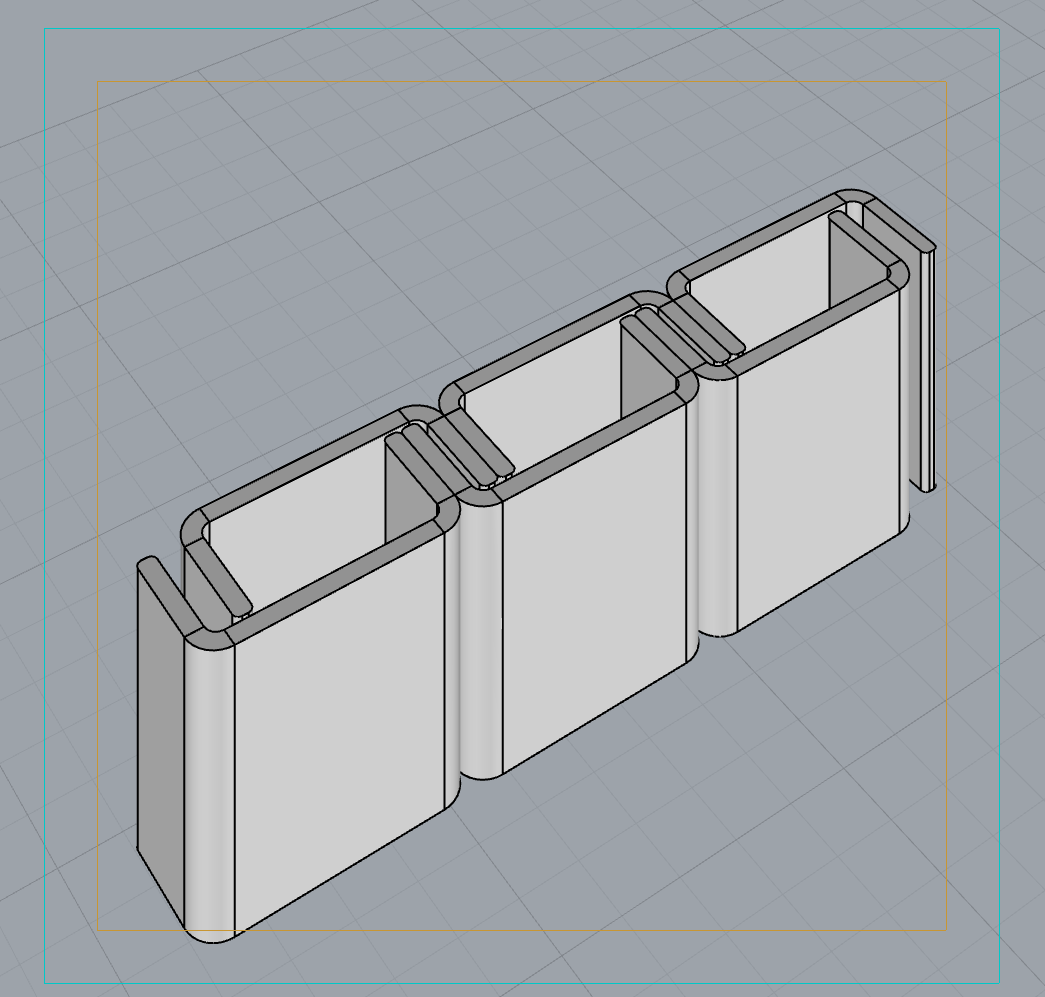

其结构如下▼

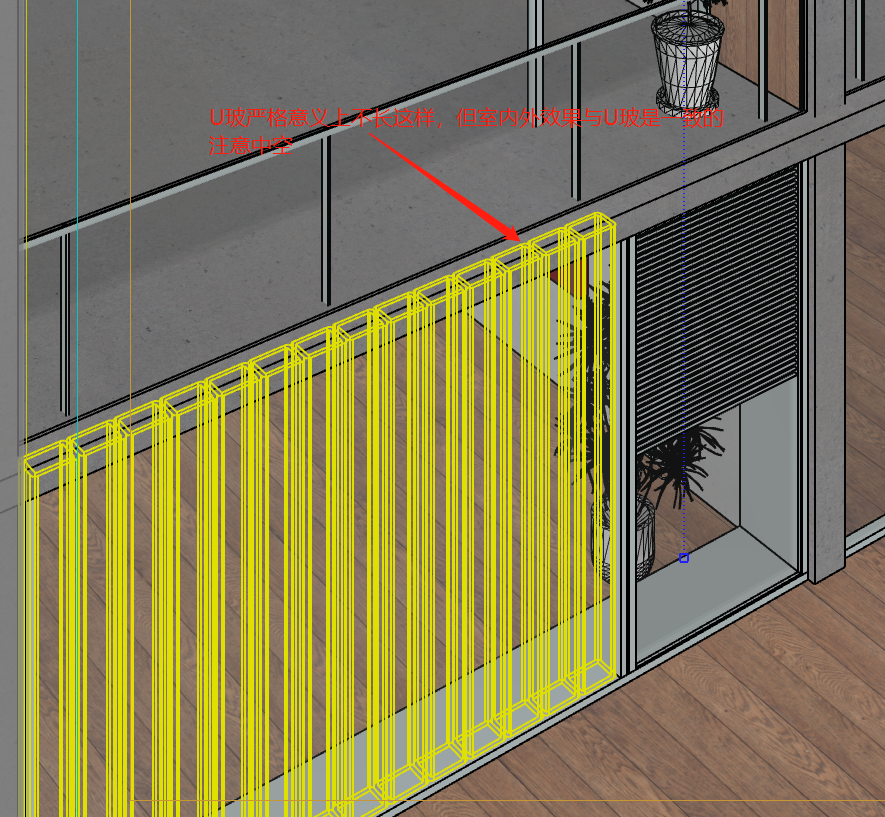

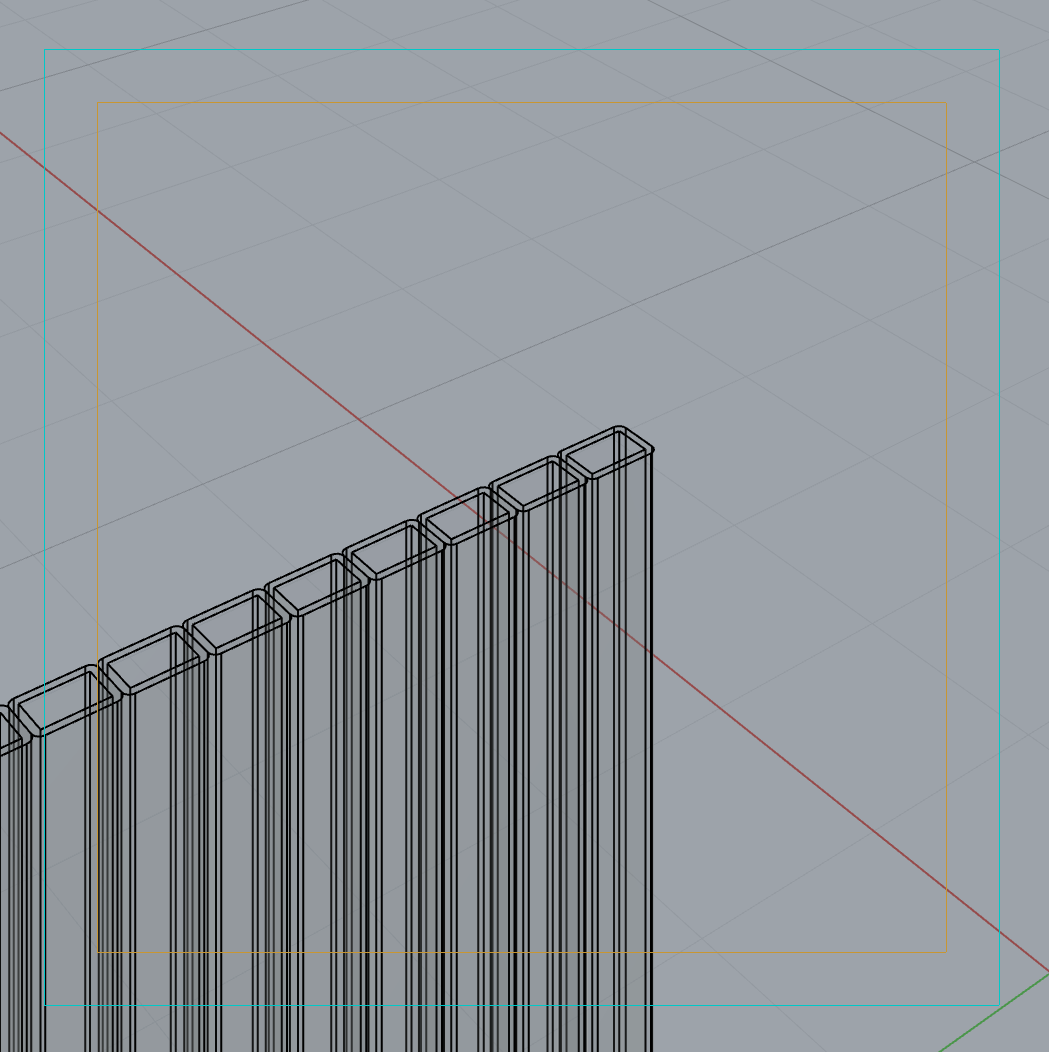

我们在一般建模时，可以进行简化▼

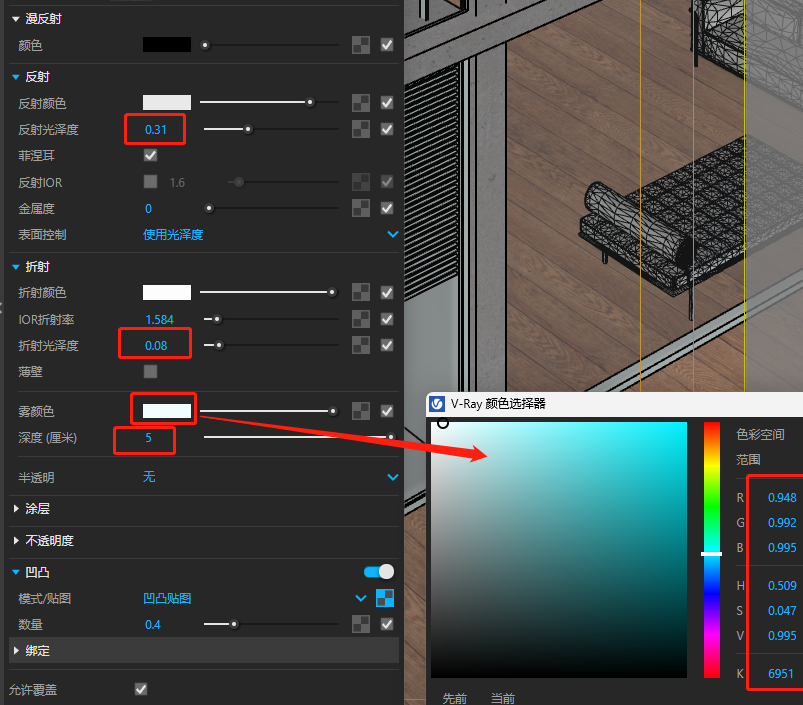

其参数如下▼

首先调整基本的反射折射光泽度，尽可能的降低以保证玻璃的朦胧感

然后调整雾颜色，为玻璃以及光透过玻璃后对环境的影响提供色彩。

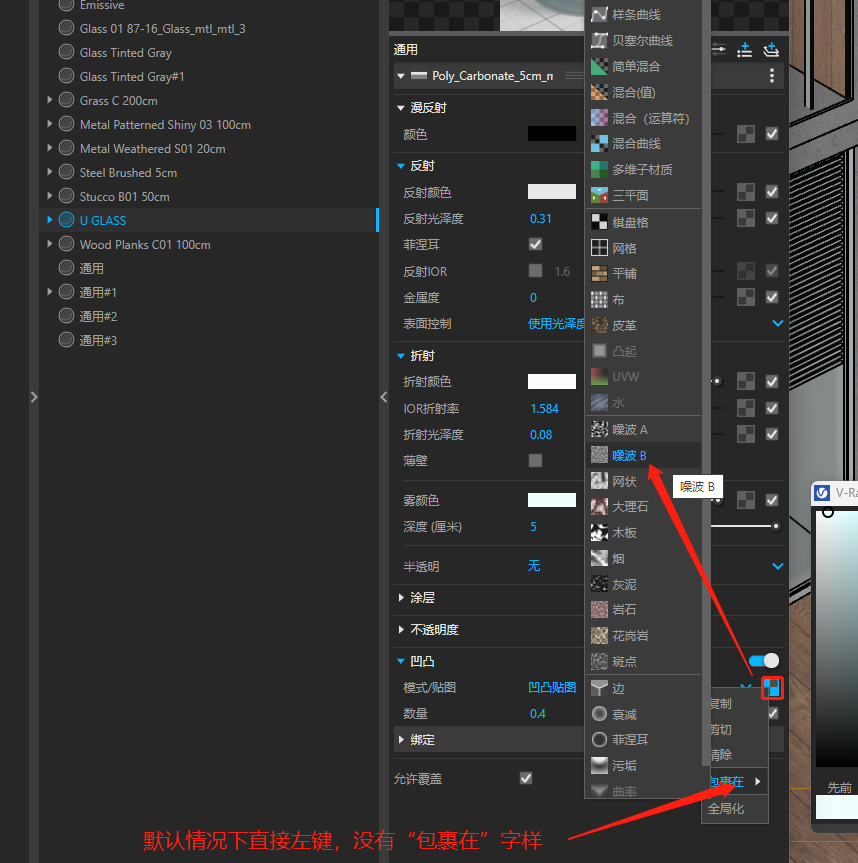

添加U玻的凹凸，并修改参数，使其更加真实，然后我们进行渲染▼

U形玻璃效果

U玻就完成啦~

PS：超白U玻和磨砂亚克力材质也是一样，改改雾颜色就好，阳光板或者聚碳酸酯也一样

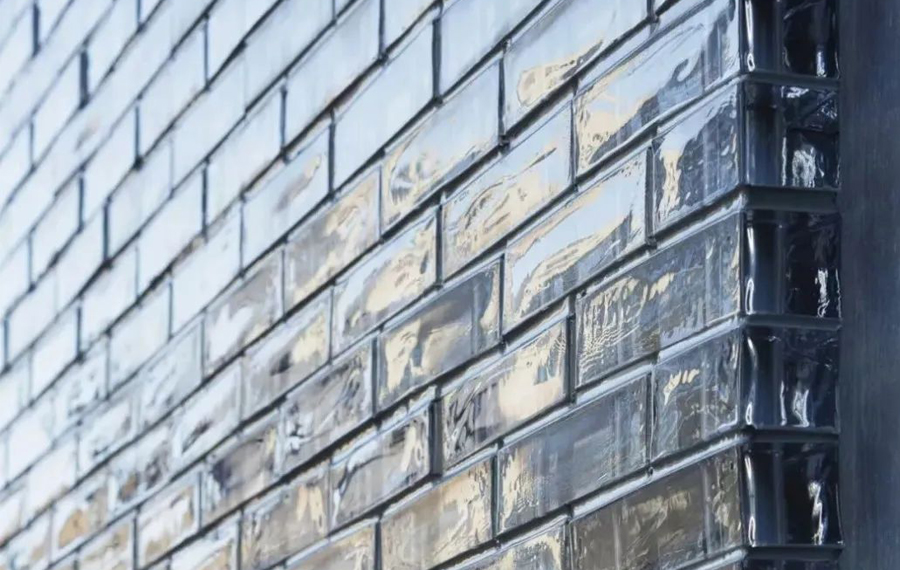

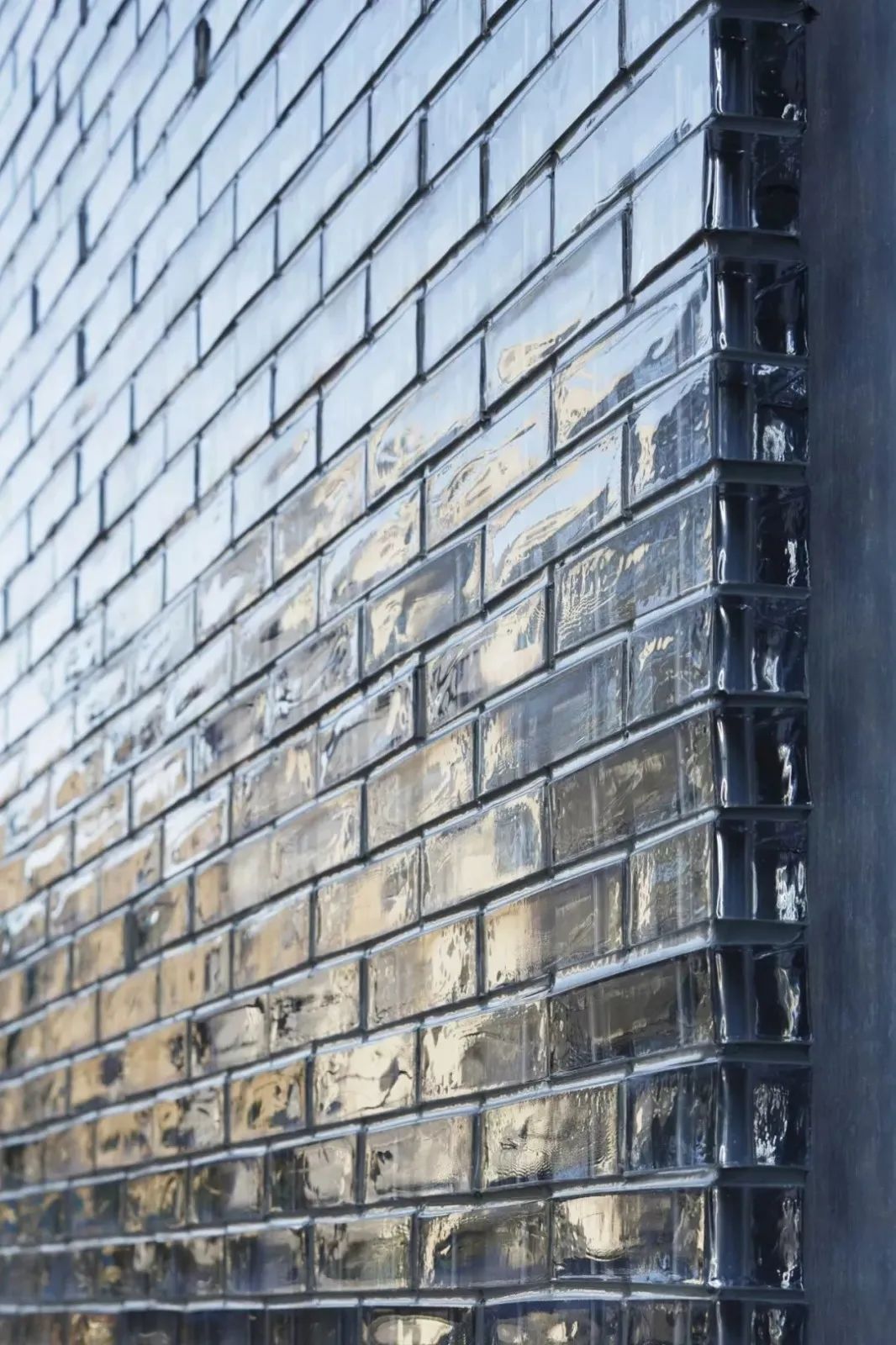

玻璃砖也是建筑师常用的装饰材料，从建筑到室内多有使用。

玻璃砖具有独特的外观，可以为建筑物增添现代感或艺术感。在提供隐私的同时，允许自然光通过，以创造一个开放和明亮的空间。

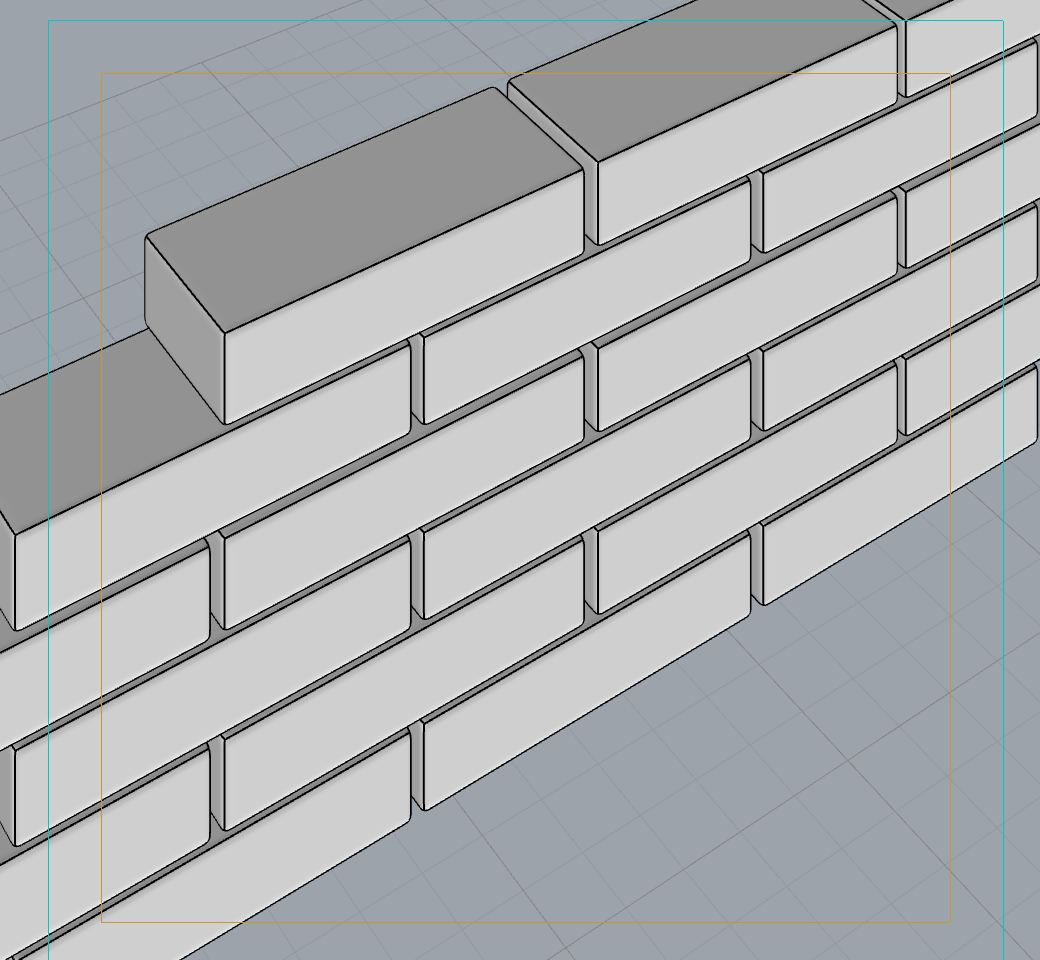

玻璃砖的正常建模费时又费力，尤其是大面积的玻璃砖幕墙很容易导致模型的崩溃▼

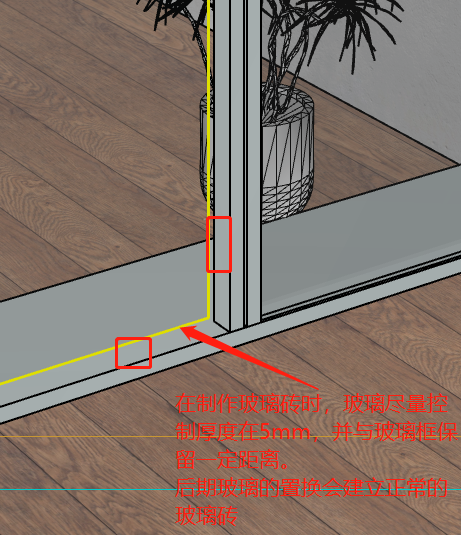

而用置换则只需要建一个薄薄的玻璃板就行▼

薄薄的玻璃板

置换形成的玻璃砖

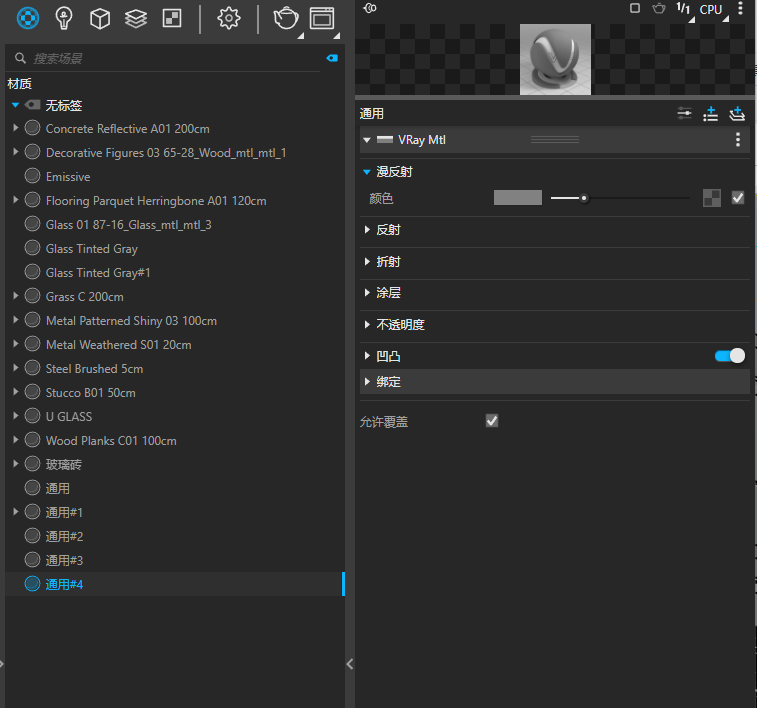

首先，我们新建一个通用材质▼

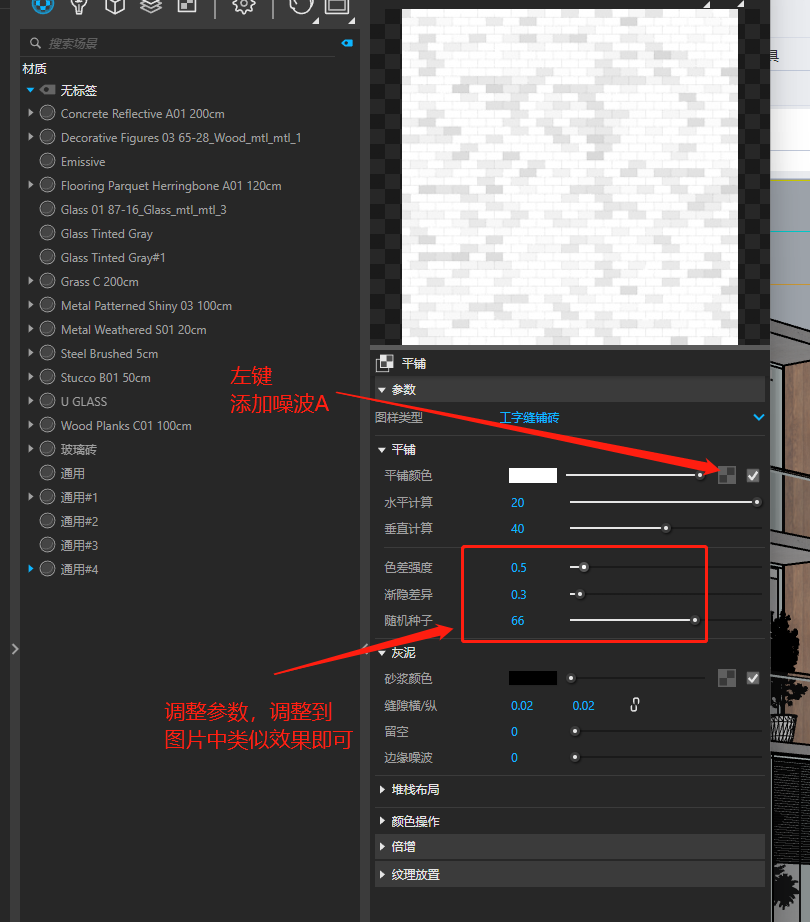

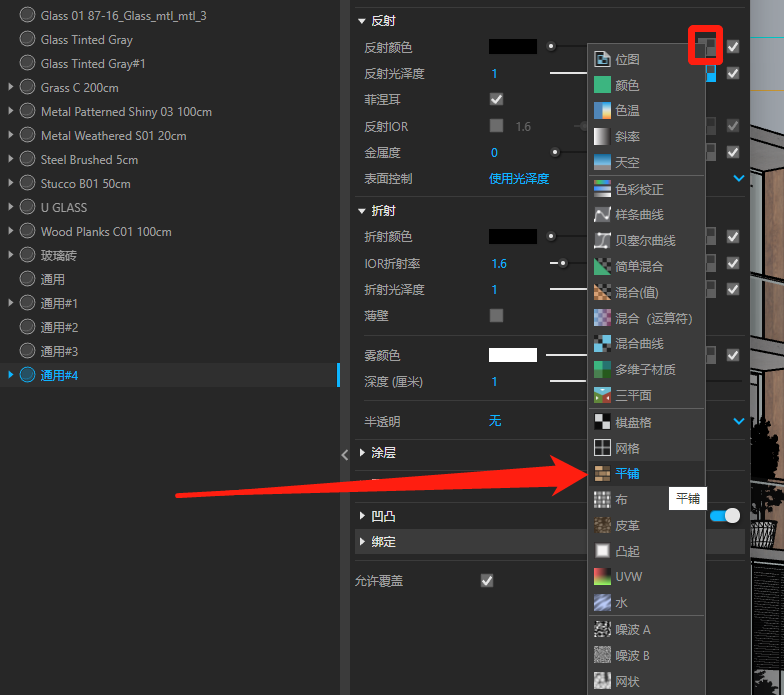

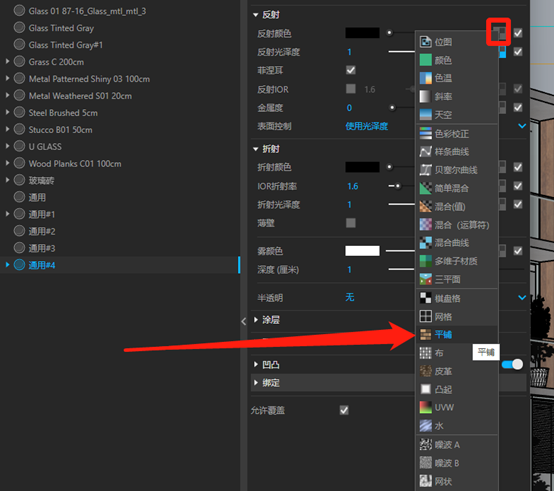

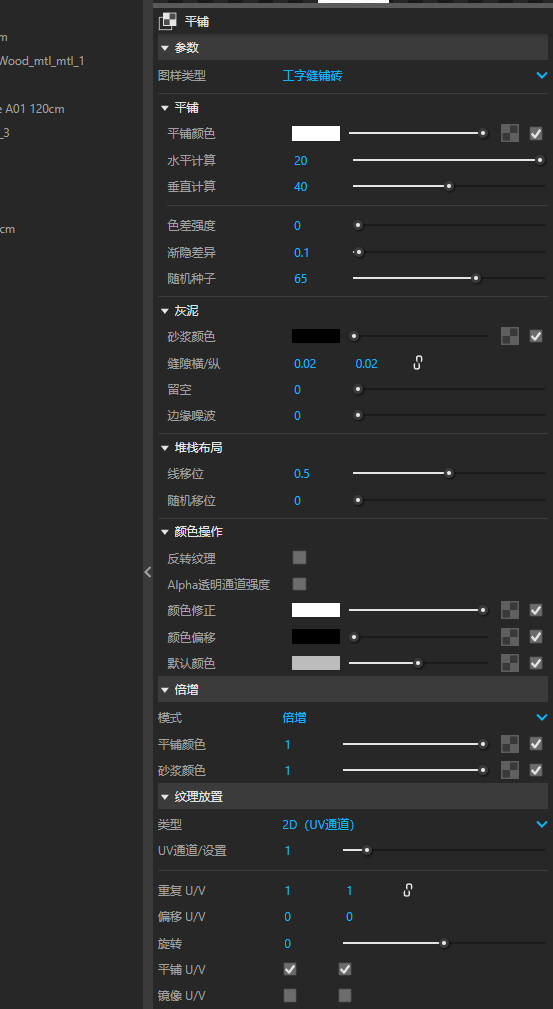

然后我们对漫反射颜色进行修改，并对反射的光泽度与反射颜色添加平铺▼

修改反射光泽度

修改反射颜色

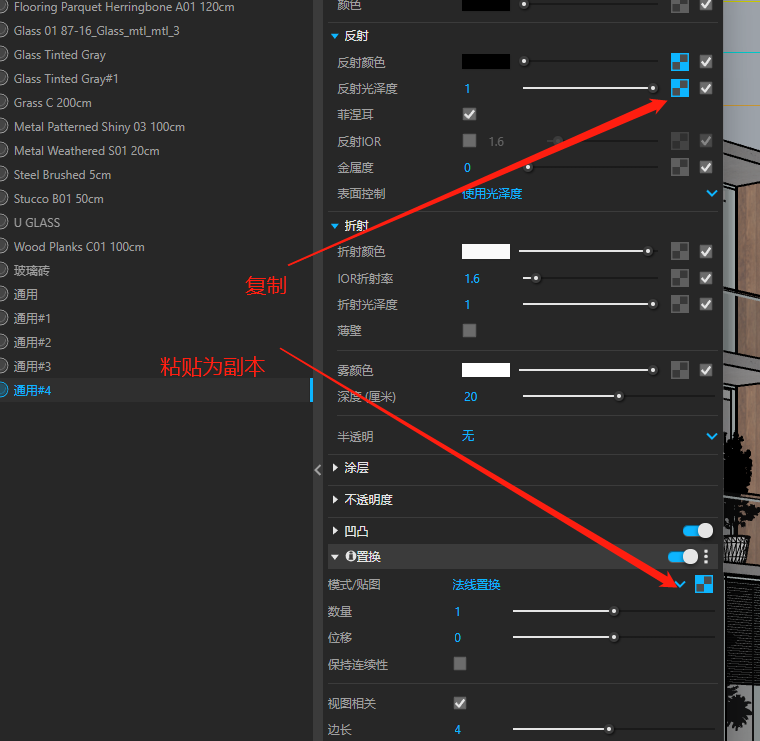

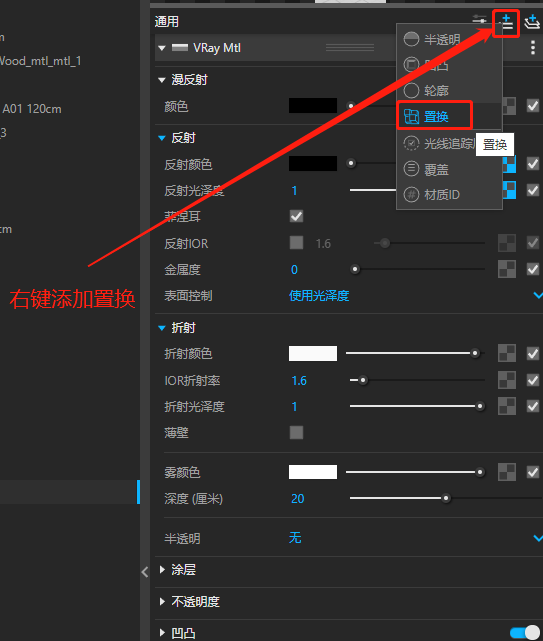

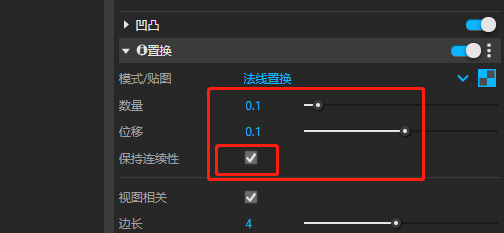

然后，我们对材质添加置换，并对其参数进行修改▼

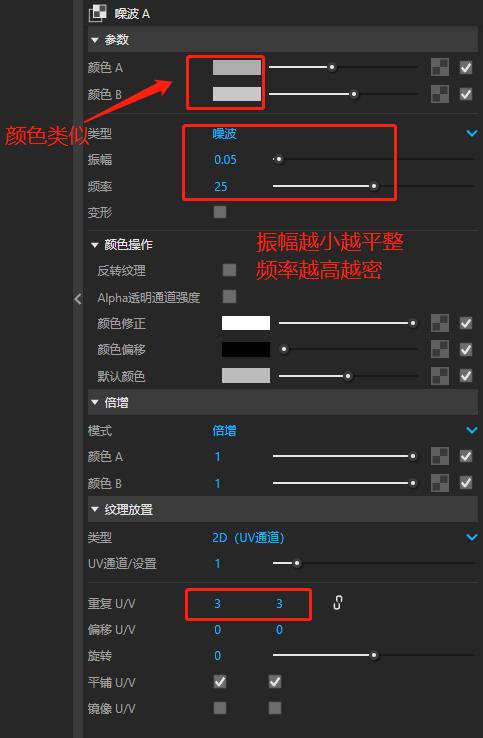

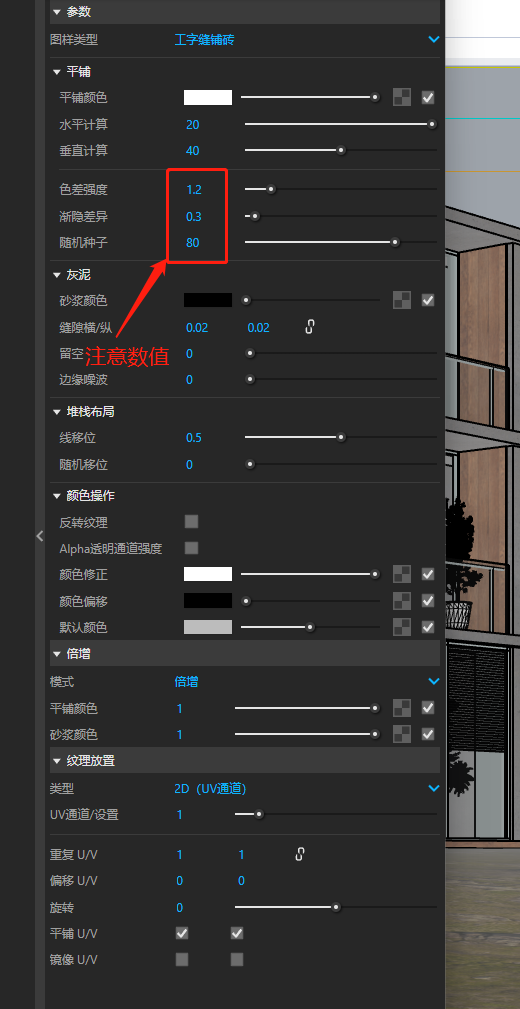

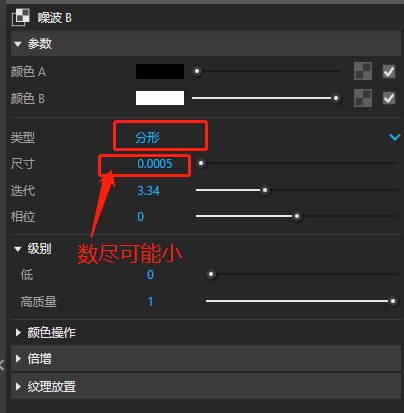

玻璃砖由于每块都是回收烧制而成因此各玻璃砖形状多有不同，而贴图颜色的不同也就意味着各砖的突起程度也不同。此外，各砖的凹凸细节也多有不同，所以需要对平铺颜色添加一个细节以达到效果▲

注意勾选：保持连续，连续的意义是将玻璃的六个面能衔接起来

然后我们进行渲染▼

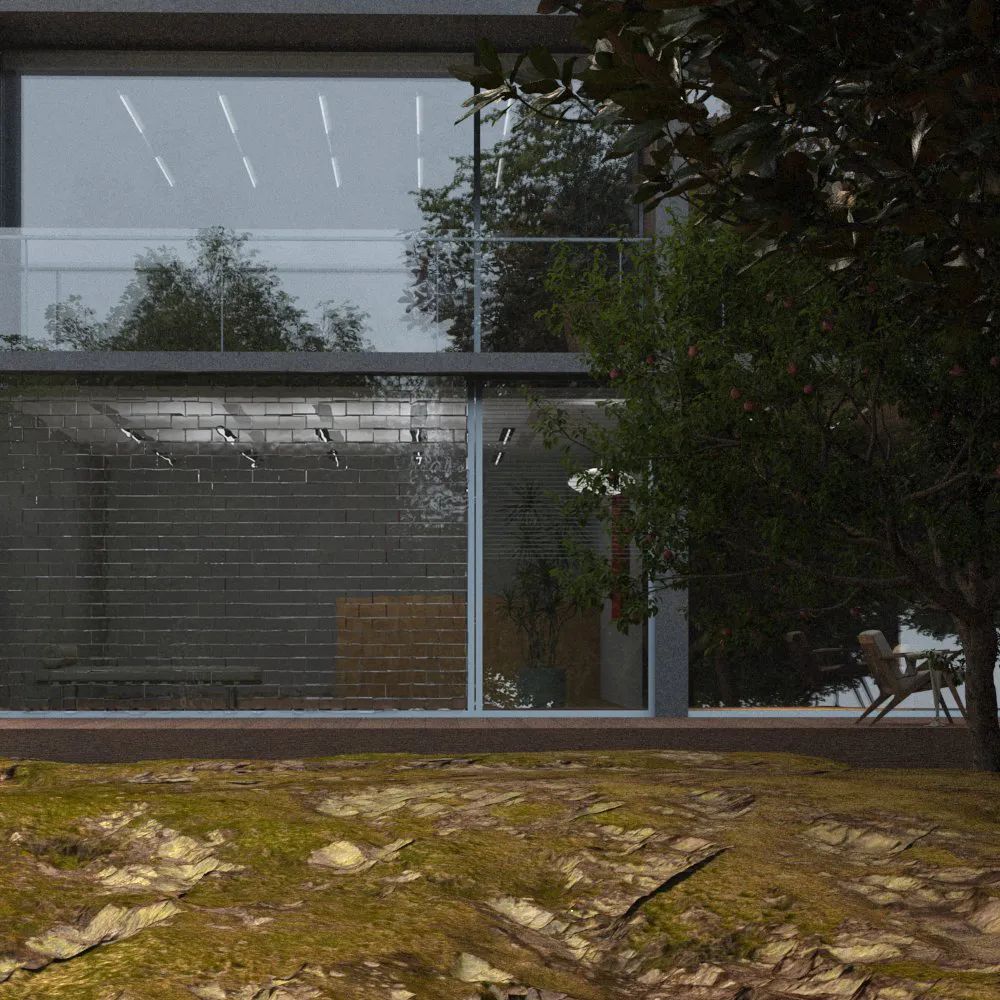

玻璃砖的效果就是这样啦

好了，几种玻璃的材质就先讲到这里了，大家可以充分发挥自己的主观能动性，学以致用就可以创造几乎所有的玻璃材质了。（当然仅局限于建筑或室内学生，如果做超写实局部的话还需要考虑到玻璃存在的焦散效果，不过一般来说用不到，而且电脑也带不动）
