制图教室丨会建模就能搞定的爆炸分析图，别再说自己不行了

hello各位小伙伴，又到了每周一与大家相会的日子啦~

上一期我们给大家分享了前期分析的图纸绘制教程，这一期我们还是继续分析图的话题。除了前期的场地分析，我们方案的展示也需要分析图的辅助。这期我们为大家分享的就是一张透视爆炸图，帮助大家清楚明了地展示内部空间结构和系统逻辑等。

并且，这一次的分析图可以说是只要会建模就零难度出图了！看了这期教程的你们，就没有理由出不好爆炸图了哦~

下面正式开始教学时间~

模型导图

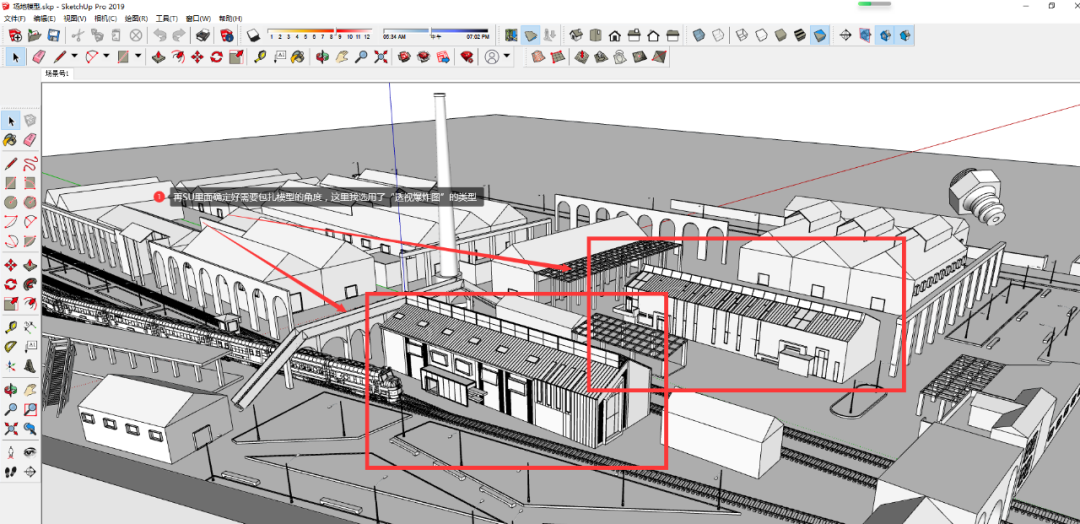

首先在进行制作“透视爆炸图”时，先找好一个好的角度（在SU里创建好这个角度的视图）

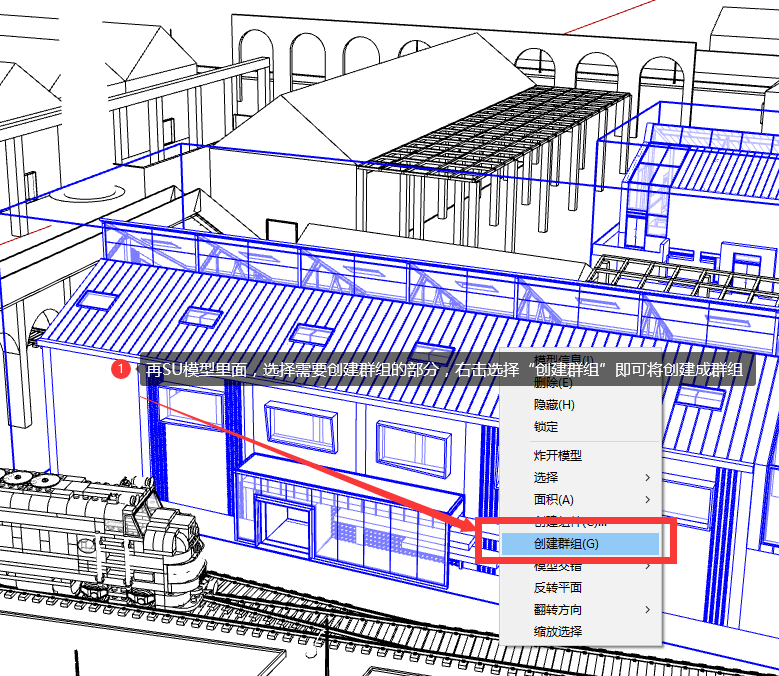

最最主要的就是的将你所要爆炸的模型的结构合理完善细化，这样爆炸出来的爆炸图才有冲击力和美感，然后将每一层的结构创建成“群组”，方便后面拉伸需要（创建成“群组”能够为你后面进行爆炸节约很多时间）

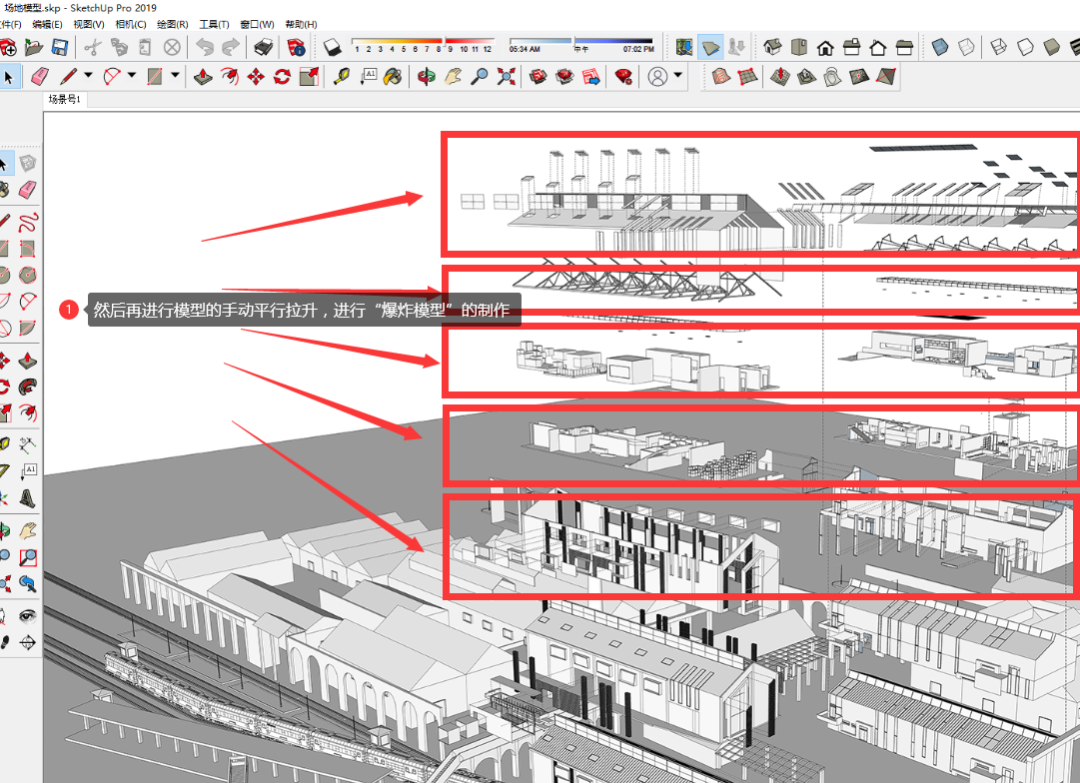

再次就是进行每个爆炸构筑的结构的手动平行拉升，进行爆炸图的制作。

爆炸图分为两种类型：1、透视爆炸；2、45度平行爆炸。

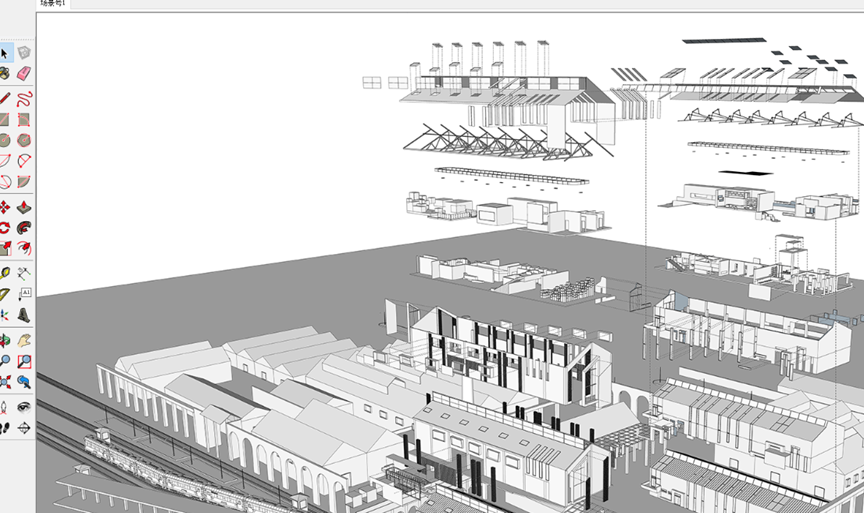

我这次选用的爆炸类型为“透视爆炸”，本人所进行的爆炸图为最基本的爆炸方式，没有使用任何插件，这样的爆炸图更加合理精细。同时在进行模型的爆炸之前将这些结构群组水平拉伸进行适当位置的摆放。同时在进行水平拉伸摆放的同时可进行视角稍微改动。这样一个简单的爆炸图就完成了。

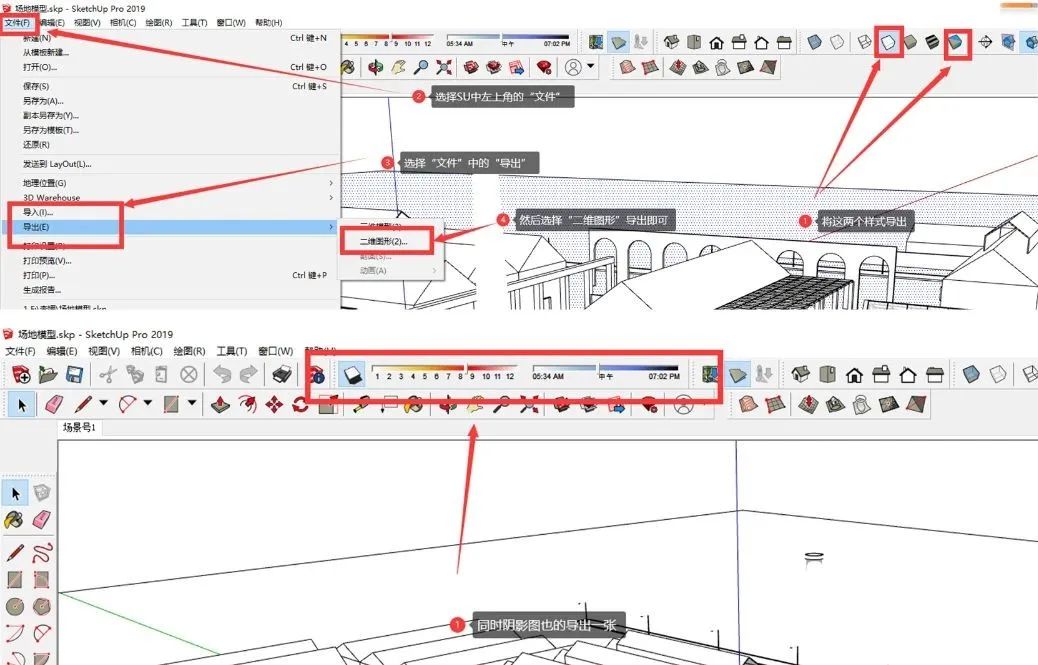

在SU中选择“白模”和“单体颜色”进行“二维图形”的导出，同时也导出“阴影”模型的“二维图形”

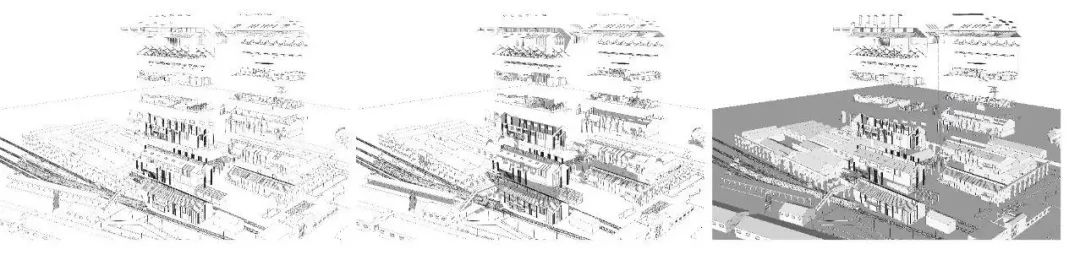

下面是我们导出备用的底图：“白膜” “阴影” “单体颜色”三张图

简单的后期处理

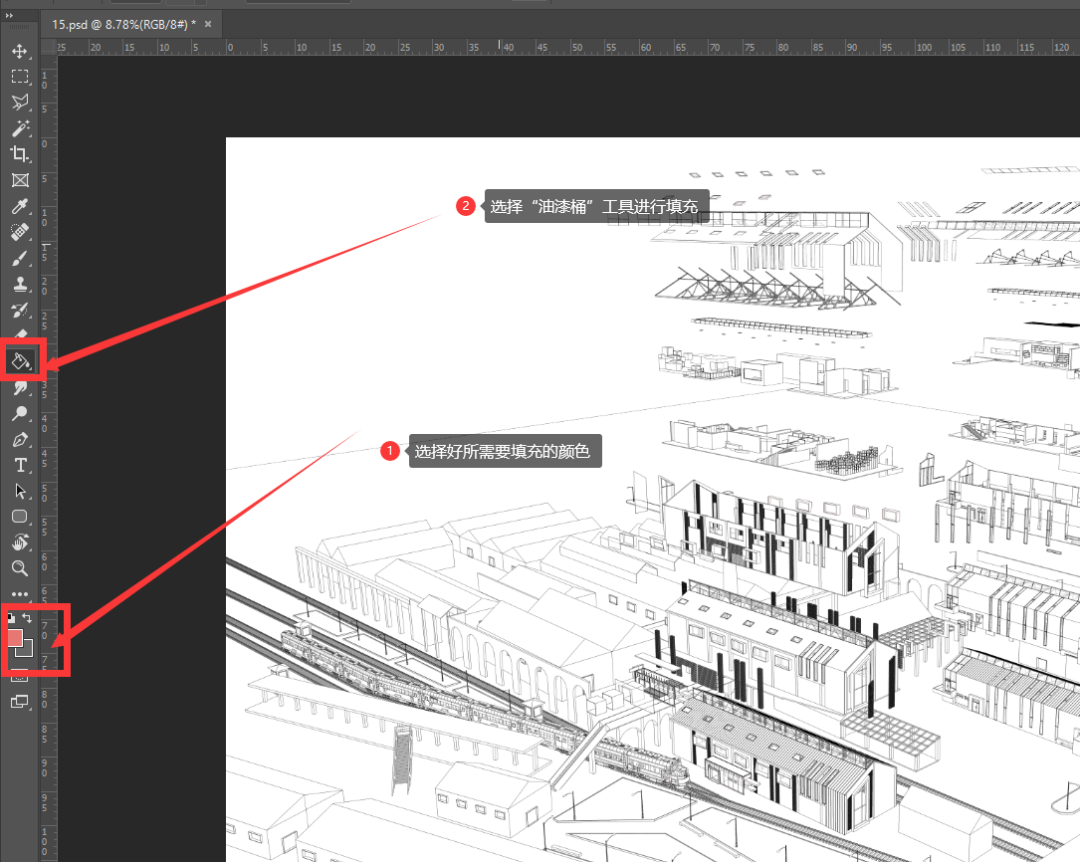

将导出的图导入PS，选择好需要填充的颜色。这里我选择了灰色、黑色、红色三种颜色。然后将自己所选择的颜色填充上去。

将“树”和“人物”的素材添加上去，丰富场地氛围

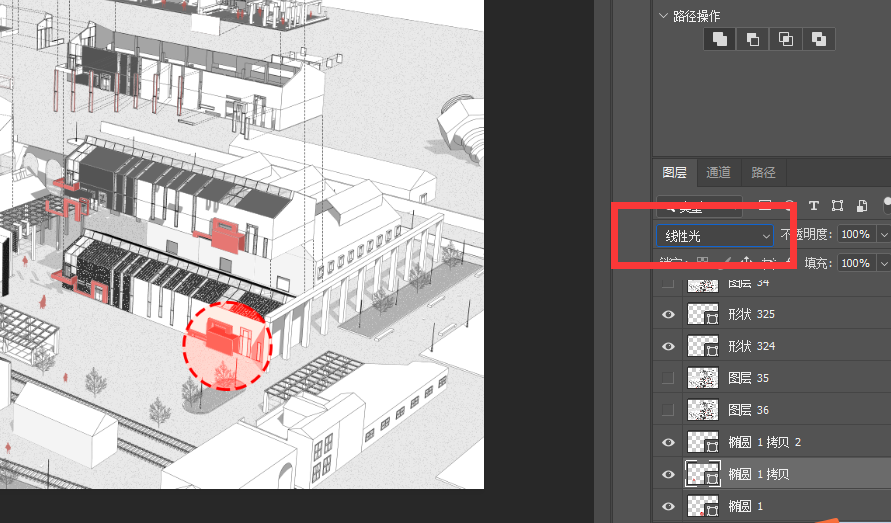

再将导出的二维图形“阴影”导出PS叠加上去，选择“正片叠底”

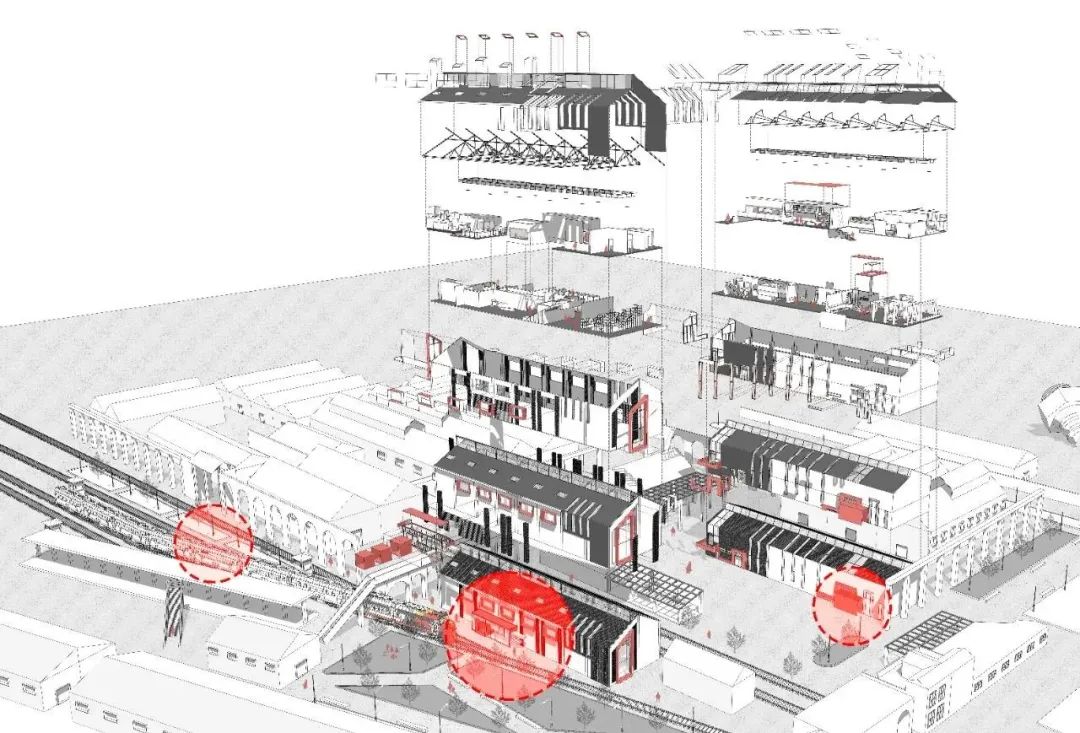

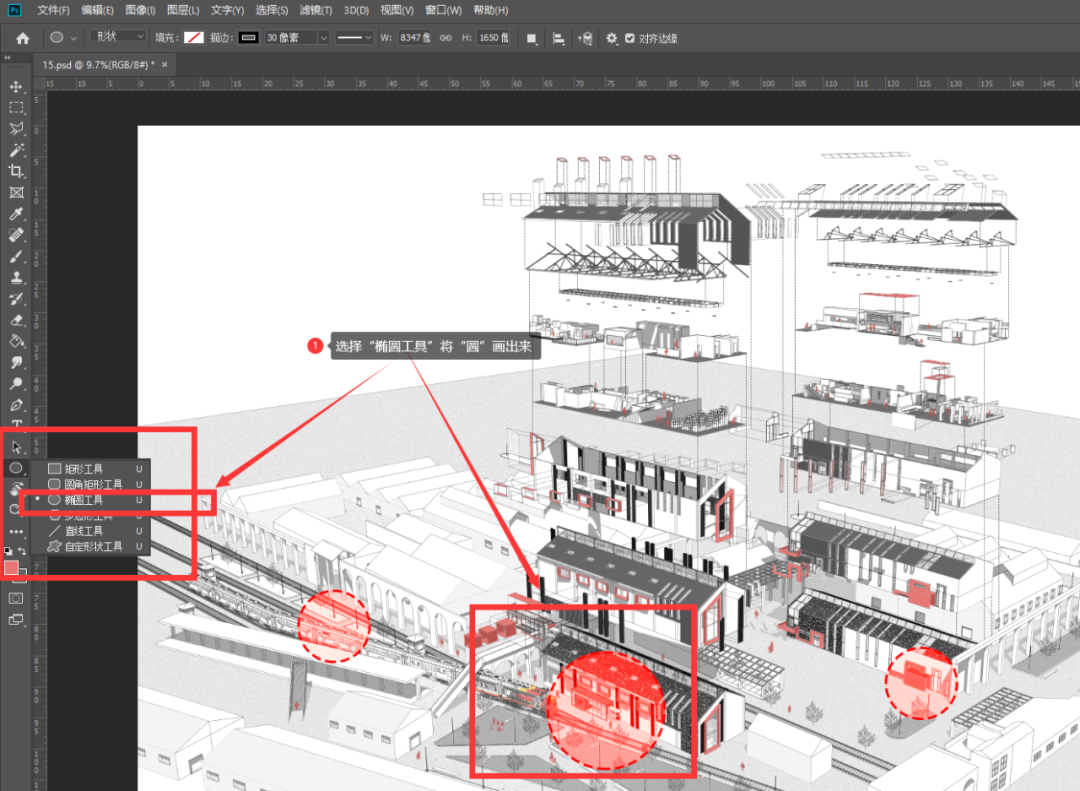

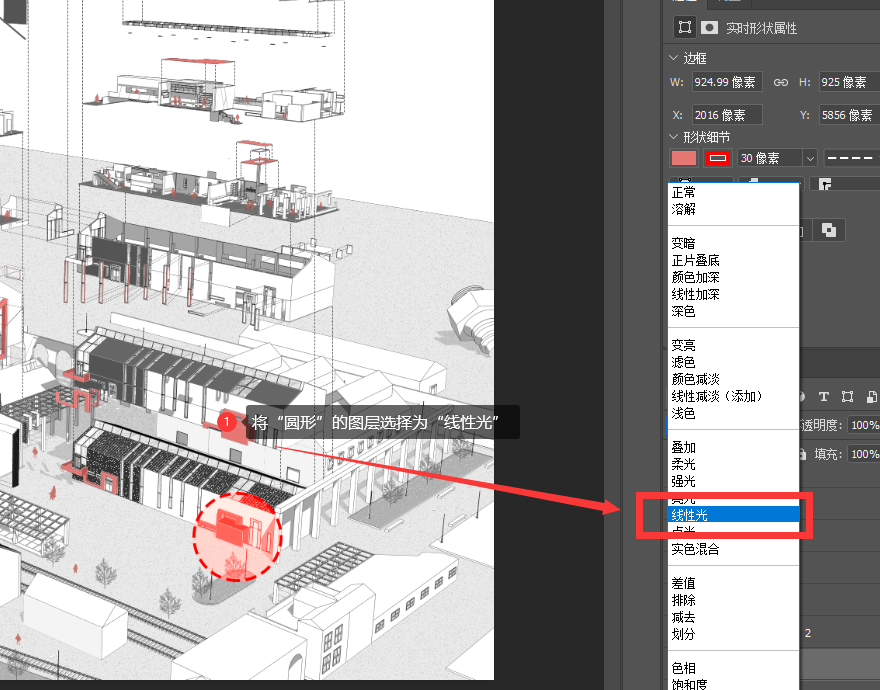

最后将图中重要的“节点”用圆圈圈出来。

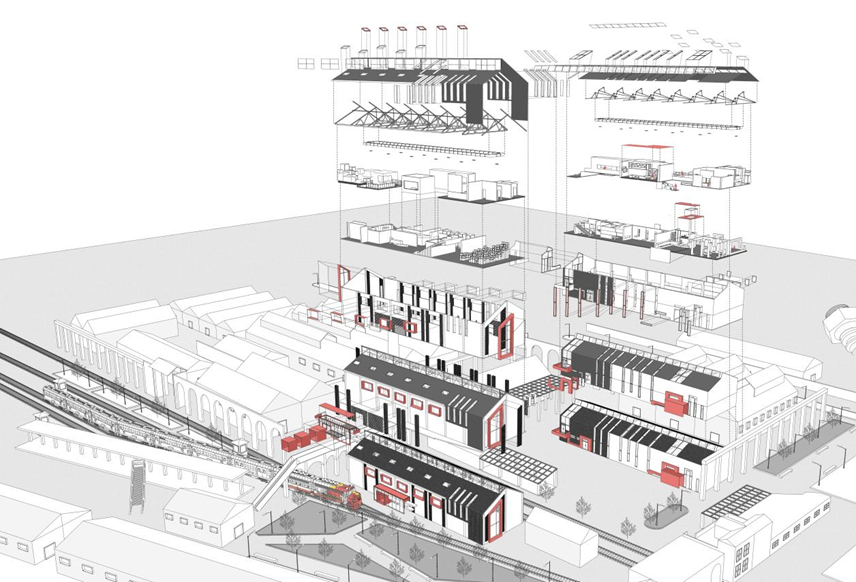

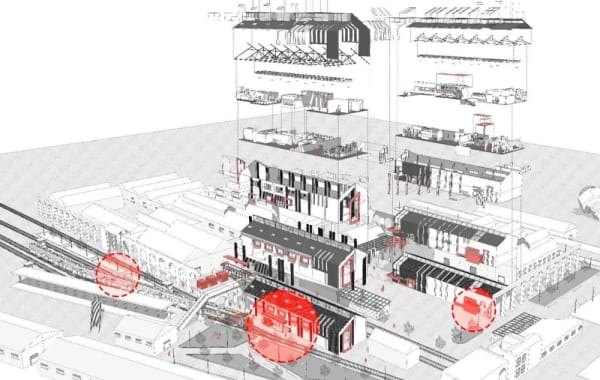

最后一张漂亮的爆炸图就完成了。
