hello各位小伙伴，与你相约的每周一制图教室时间又到了。

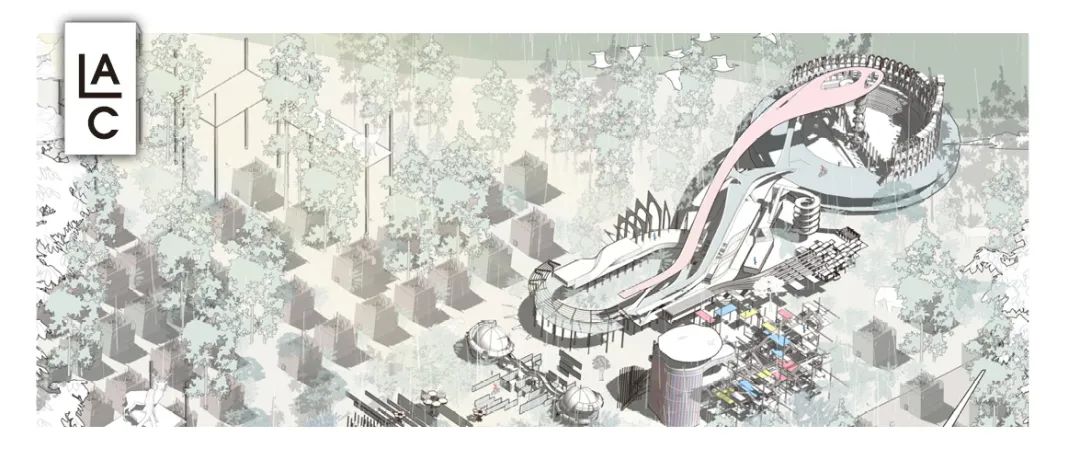

上上期我们一起分享了孙同学的叙事作品，说好了本期会再次邀请孙同学为大家详解一下效果图的制作，这不就来了么~

还没有听过或者已经忘记了之前故事的同学，这里给个链接~

这次为大家带来的是懒人必备急速出图教程！而且是大家熟悉的插画叙事风格。大家都知道，一个项目的展示，出效果是必须的，更重要的事，在这个赶图的当口，必须得迅猛啊！做好这一张图纸的重要步骤就是用最简单的办法来做出一张好看的效果图，基本一张这样的图纸2-3个小时从构思到产出就可以完成。

好了，说得那么轻松，实际上到底是不是如此迅猛呢？那么事不宜迟，我们马上开始学习！

绘图前的构思

由于设计的造型阶段，我就是想用传统的轴侧表达对“叙事电影空间”理论的呼应与运用，希望通过简单直观的冲击力，让人们会更容易明白空间去阐述的意图。设计中，虽然功能上是很乌托邦的建筑，但我希望它是有独特的趣味性的。所以在图纸表达中我也是一直贯穿这一点，既强调构图，体现趣味性。

之所以选择偏UCL的插画风，是考虑到无论是展现场景感的效果图，展现建筑本体的平立剖图，还是分析图，制图的难点和关键在于建筑角度的选择和构图，对渲染的要求并不是很高，这对出图的效率提升大有好处。

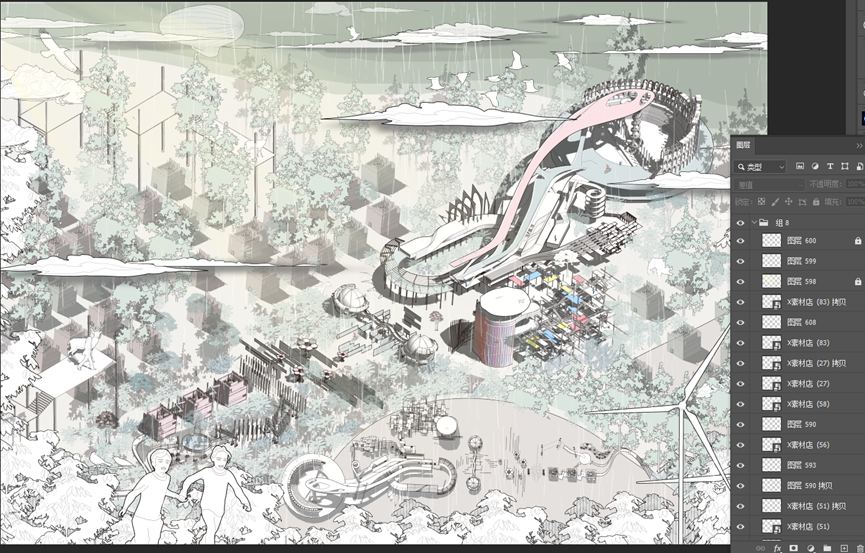

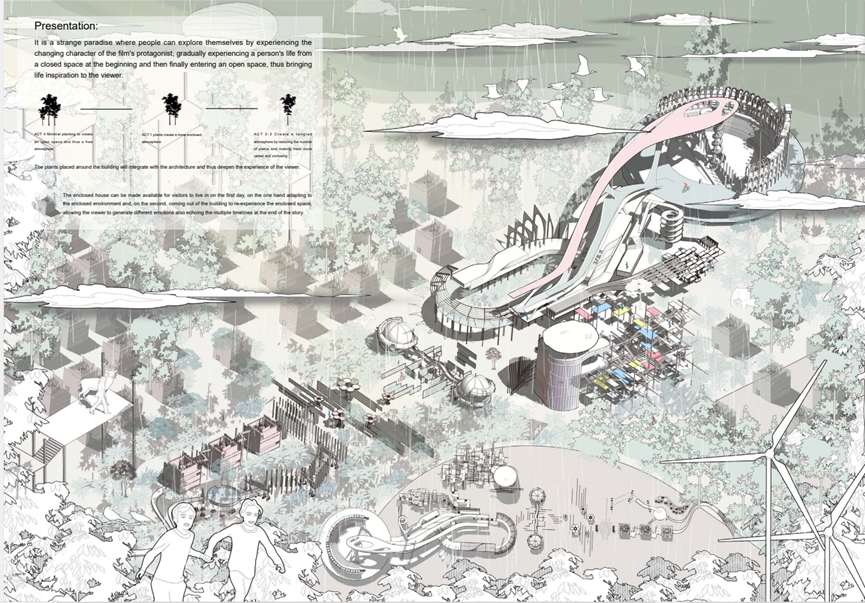

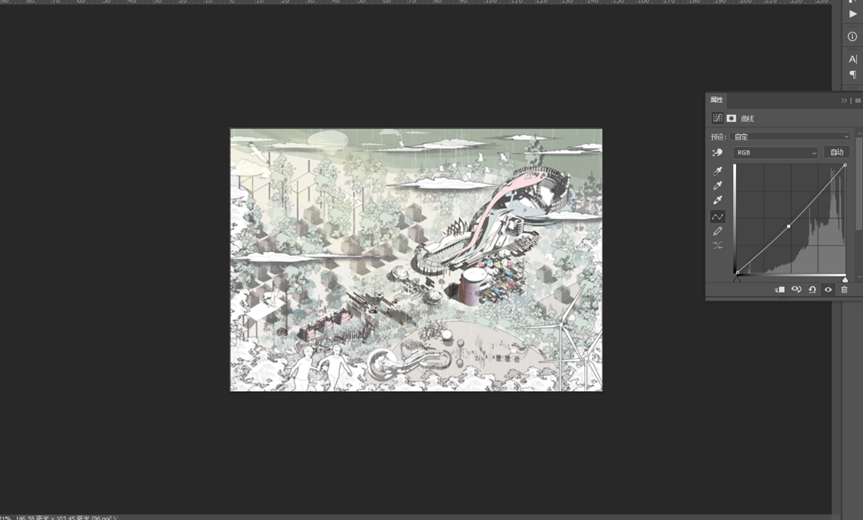

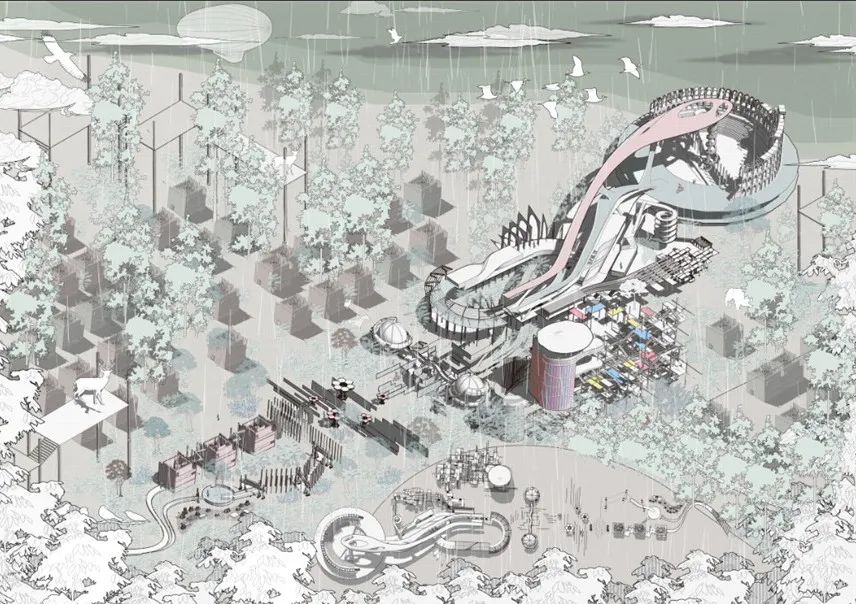

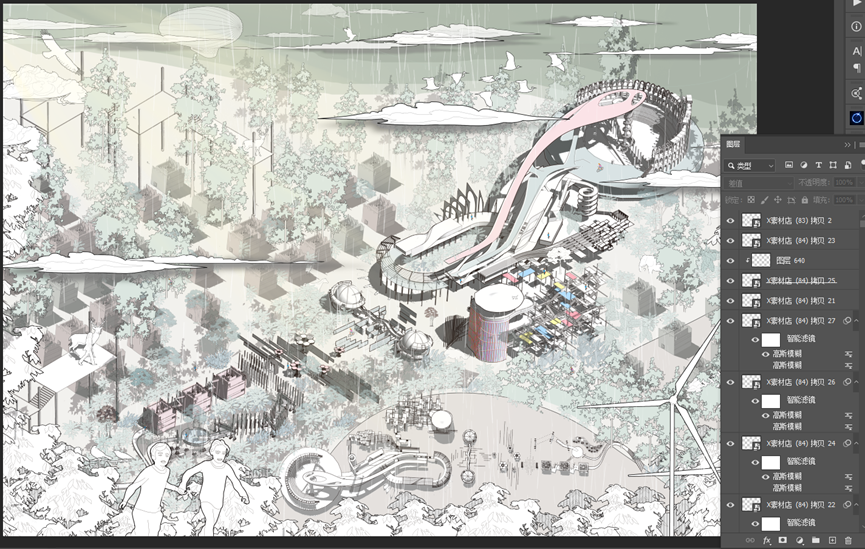

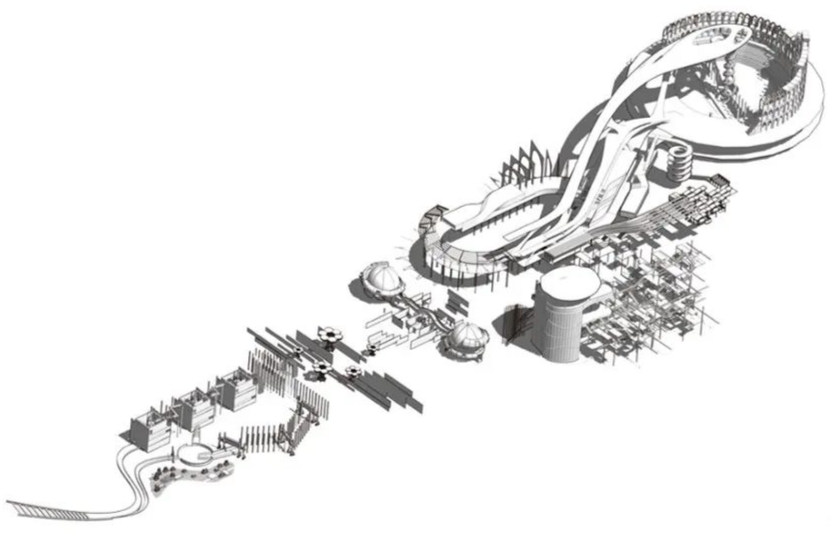

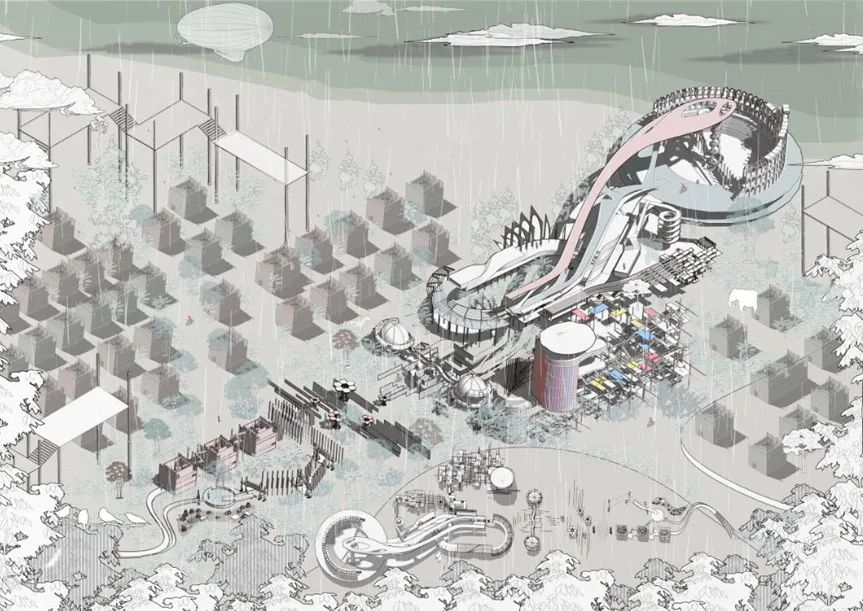

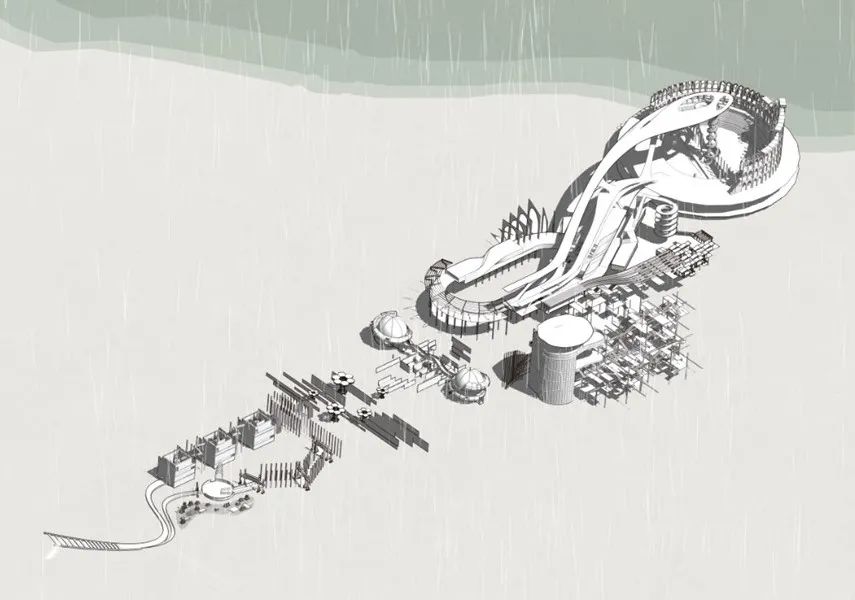

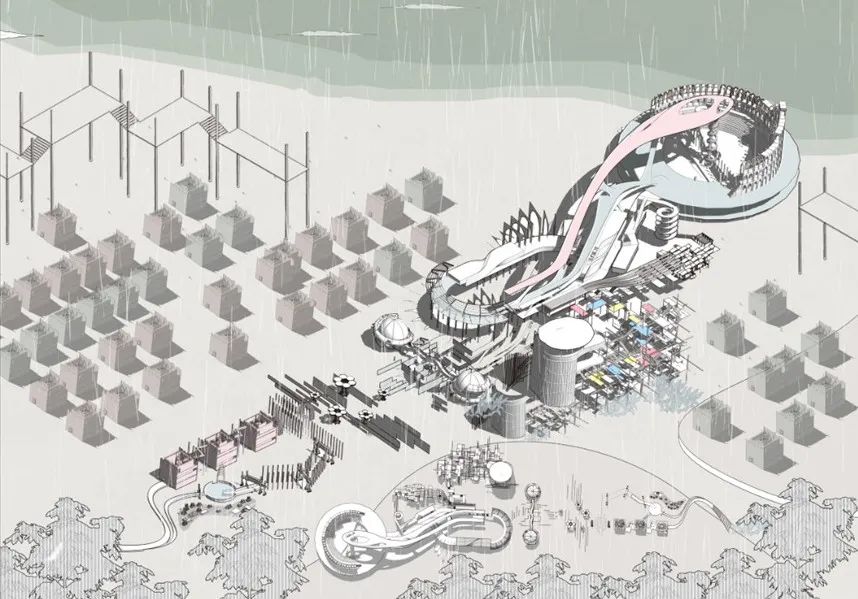

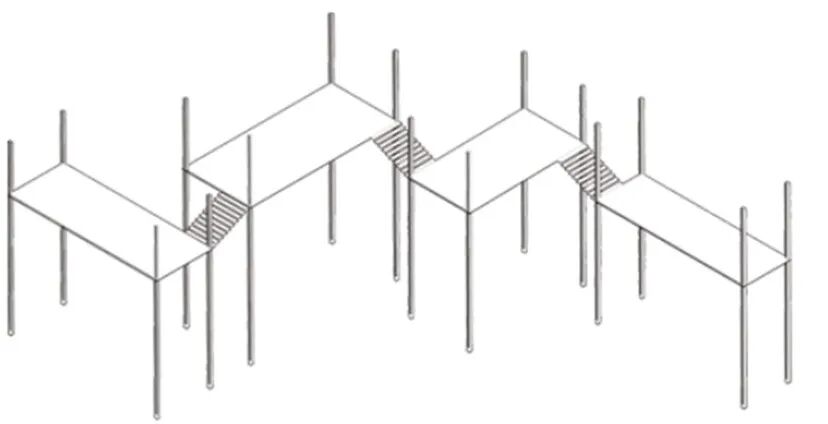

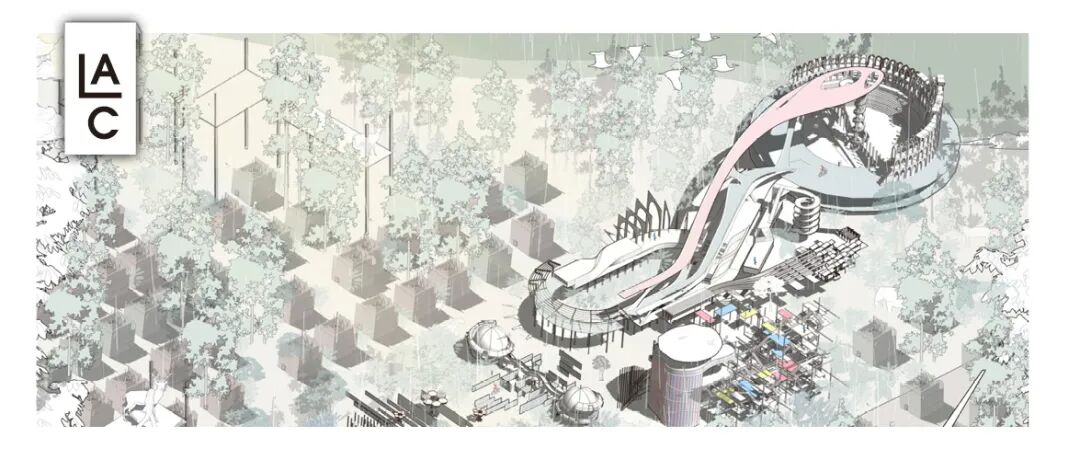

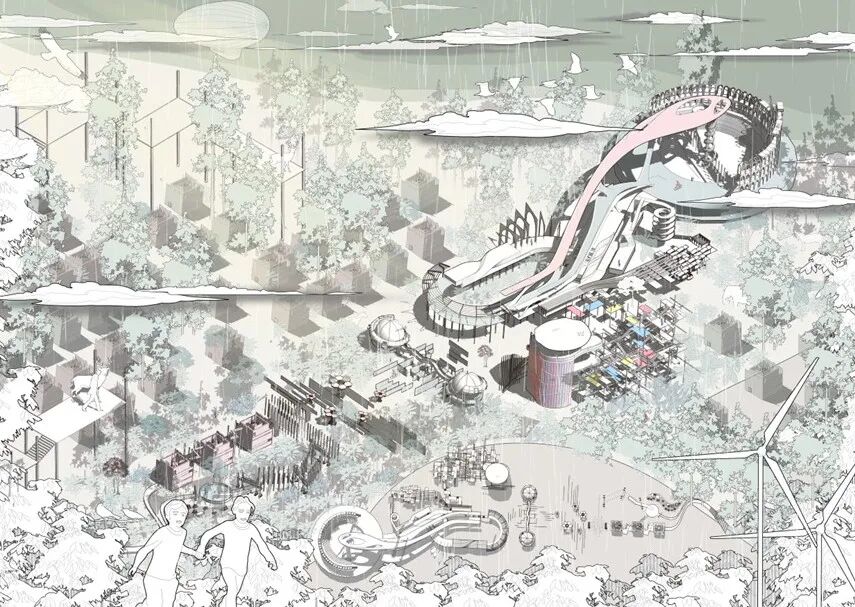

主效果图是整个方案叙事性和连贯性的最终表达，所以十分关键。结合建筑造型的特点，我最终选择了斜线元素较为突出的这个角度，用轴侧出图。一方面建筑造型自带的斜线元素可以展现建筑造型的设计感，有助于活跃构图，突破矩形构图的呆板。另一方面，这个角度可以将本方案我最想展示的叙事性与连贯性表达出来。

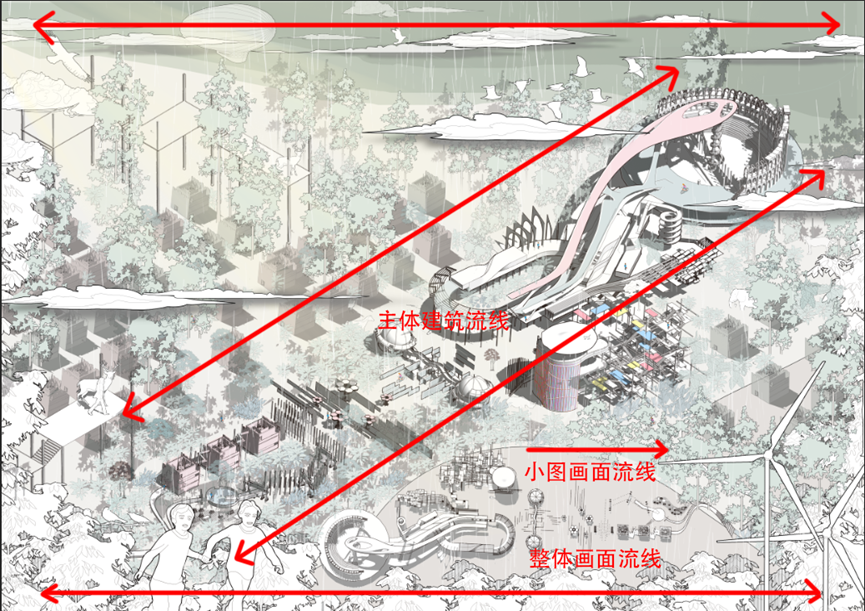

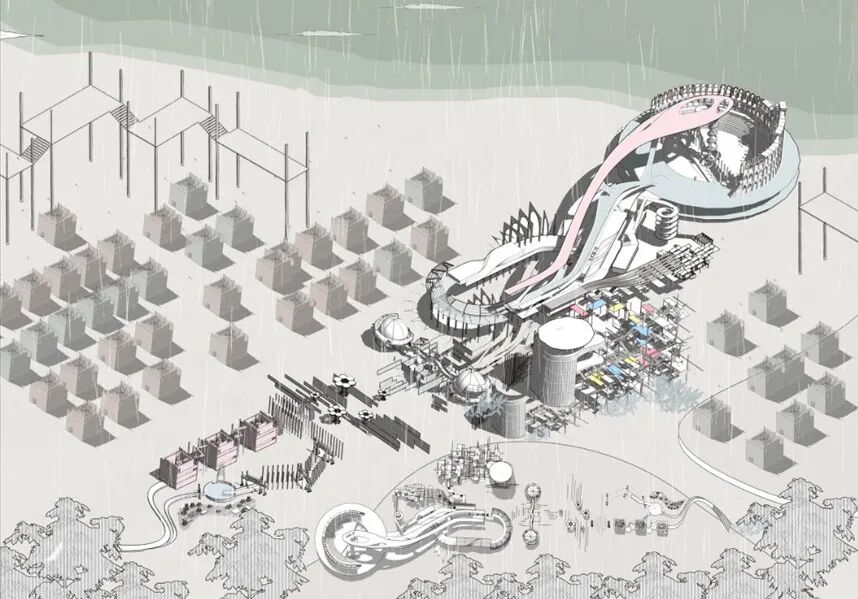

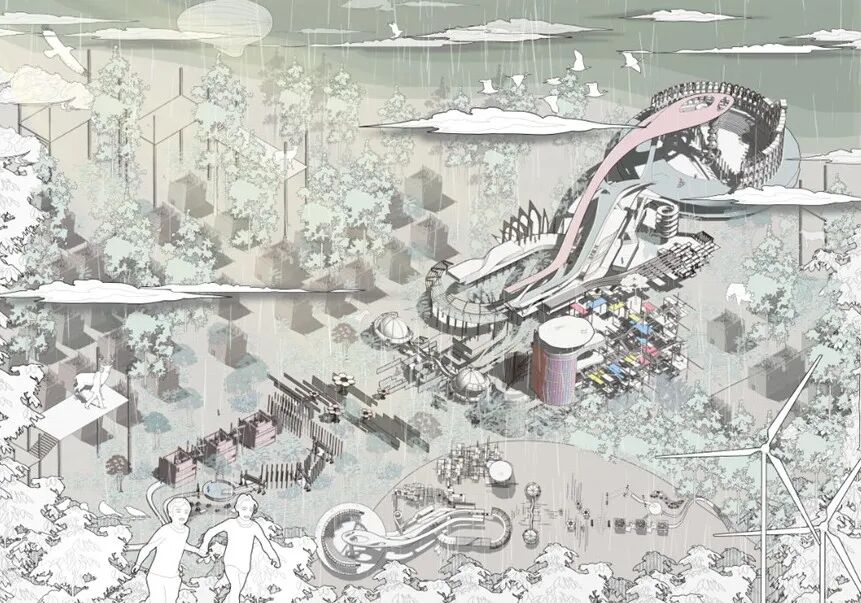

为了突出中心物体，咱们可以运用一些画画的技巧，比如说打破原有画面的流线的规律，我们可以看到原有的画面是水平向的，我们只要用主体的流线打破原有的流线形态，则人们第一眼就会看到主体建筑，这样也不会使得画面整体变乱。然后再把作者想让读者次要看到的归为整体流线的一部分让读者慢慢去阅览，这样也可以提供一些趣味性。

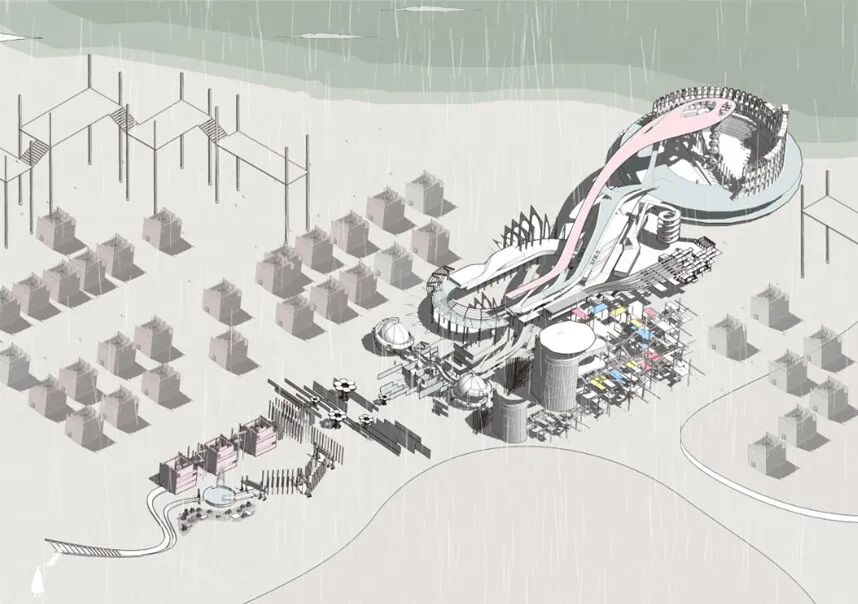

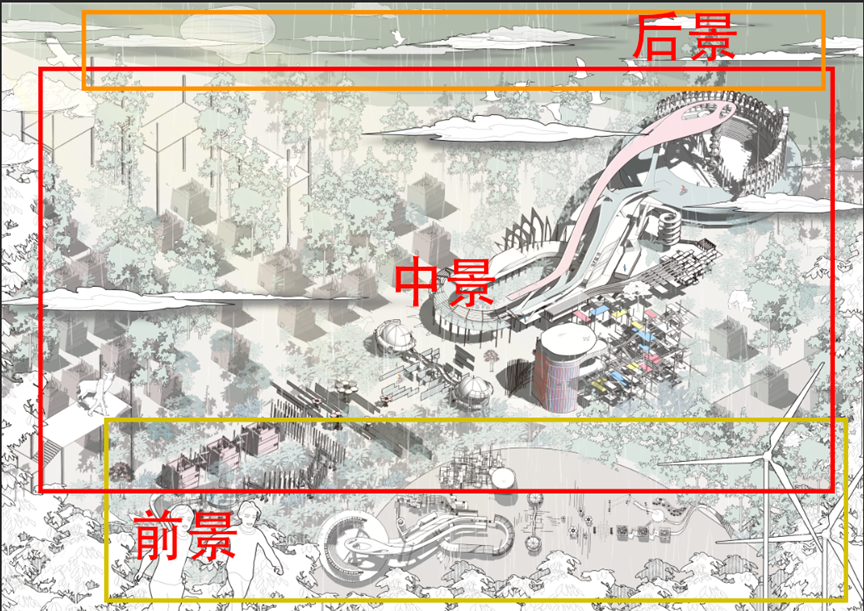

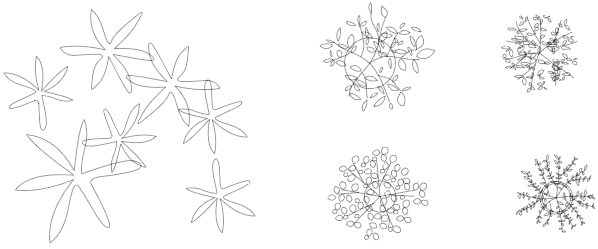

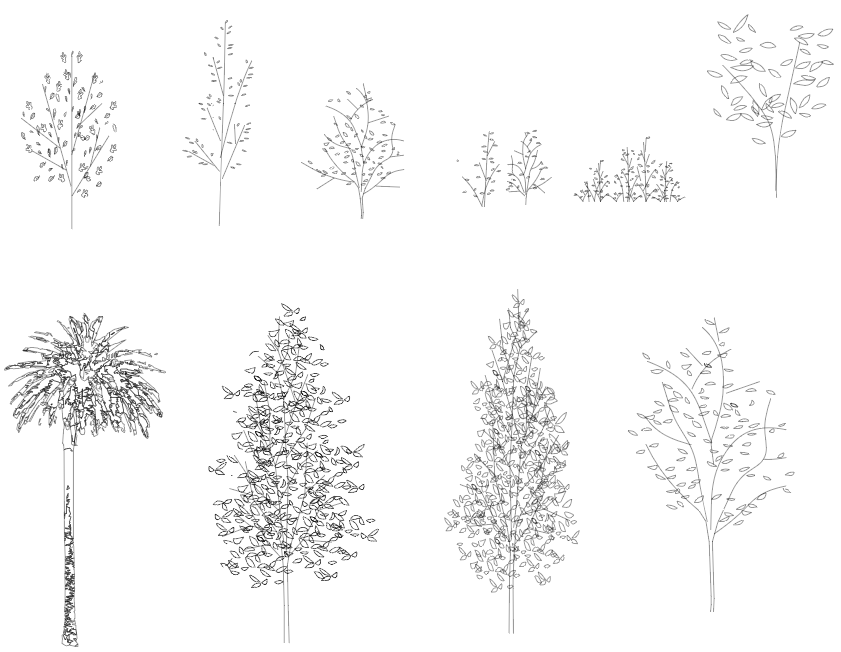

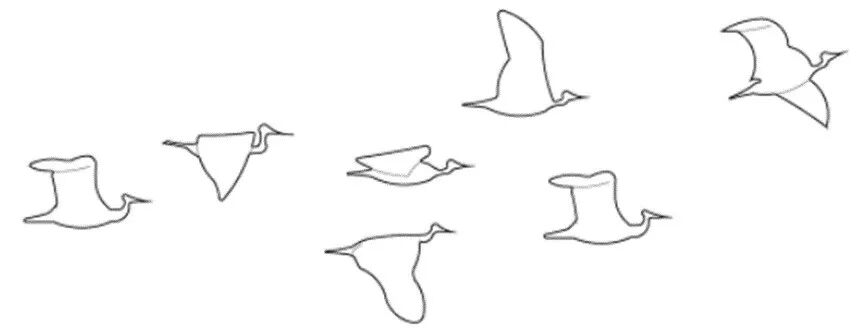

在做叙事性构图的时候要分清前景中景后景，这也是在画画中老生长谈的事情了，前景中景做细，后景做虚，前景主要表现建筑中的一些故事和功能，中景表达叙事性建筑和形式，并且在其中加入一些叙事性的景观，比如你可以看到有好几个小人在其中观赏，还有麋鹿在周围行走，后景色主要起一个衬托作用和表达周围环境，则是最弱的一个环节。
